[操作教程] 宝马FEM系统钥匙匹配——枫河谷解析

  [复制链接]
枫河谷 显示全部楼层 发表于 2018-4-19 11:46:24 |阅读模式 打印 上一主题 下一主题 来自: 广东广州

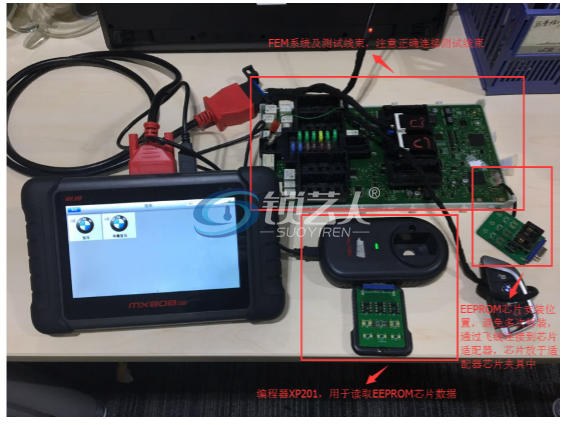

功能简述:使用MX808IM做宝马FEM系统钥匙匹配,需要从车上将FEM模块拆下,通过平台测试线束与MX808OM连接,具体连接方式如下图(注意:为避免EEPROM芯片多次拆装,可通过飞线连接到芯片适配器,芯片放于适配器芯片夹具中

4 e7 [- o7 _8 T2 X* o
功能简述:使用MX808IM做宝马FEM系统钥匙匹配,需要从车上将FEM模块拆下,通过平台测试线束与MX808OM连接,具体连接方式如下图(注意:为避免EEPROM芯片多次拆装,可通过飞线连接到芯片适配器,芯片放于适配器芯片夹具中
3 l* O; f9 _$ \4 i1 G9 ^ 2.PNG 3.PNG

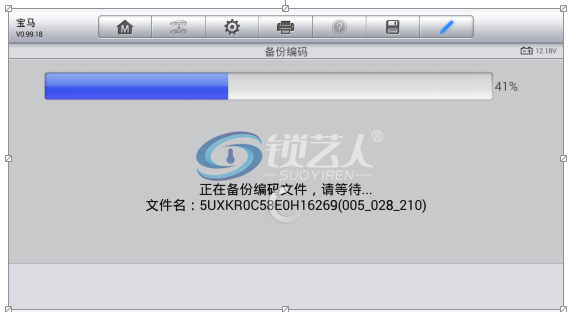

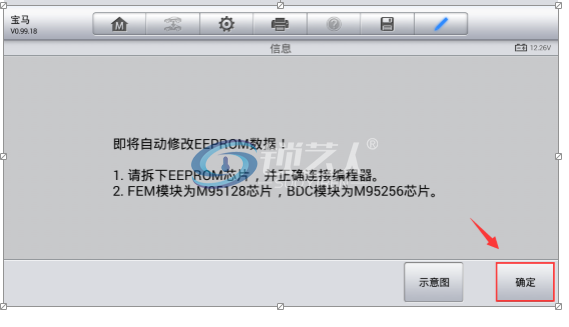

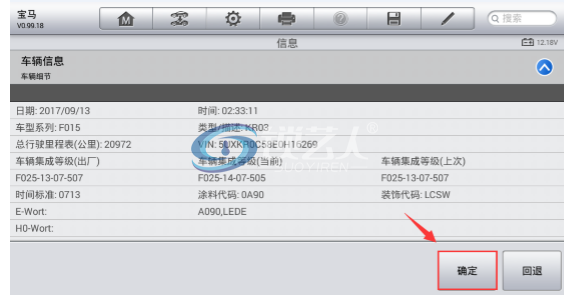

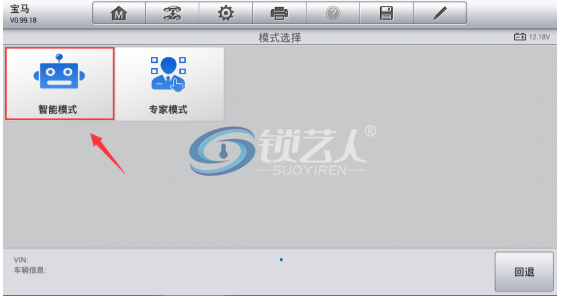

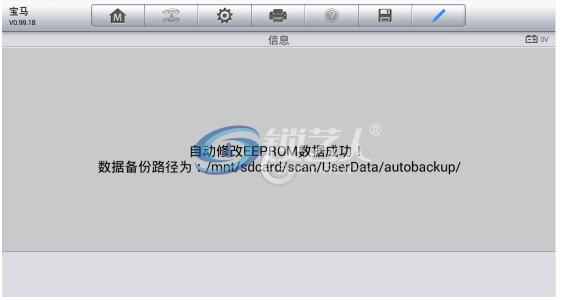

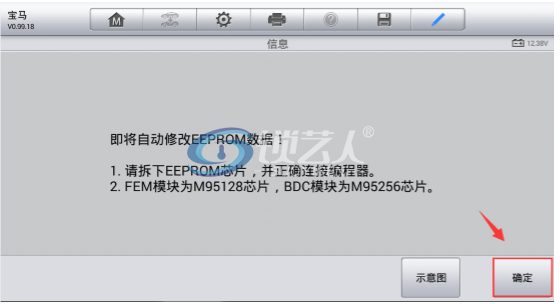

2.开始备份FEM编码文件,备份完成后需要将EEPROM芯片拆下并连接到编程器,程序将自动修改EEPROM数据(注意:修改EEPROM数据之前程序会自动备份数据,备份数据保存路径如屏幕所示2 x- O6 b& u$ |! p: H& T
4.PNG 5.PNG 6.PNG

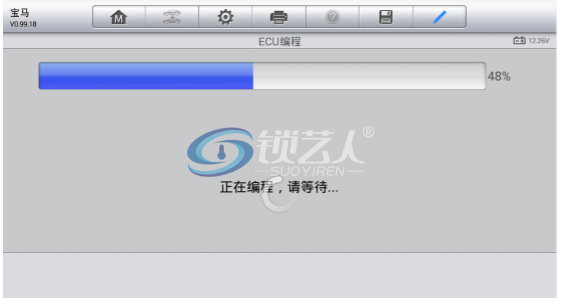

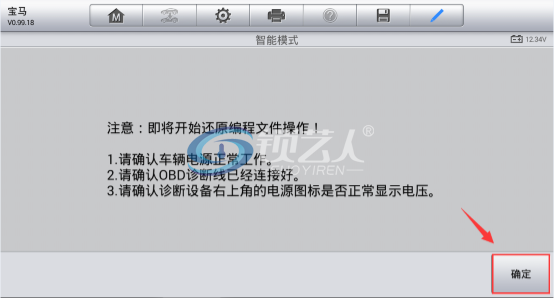

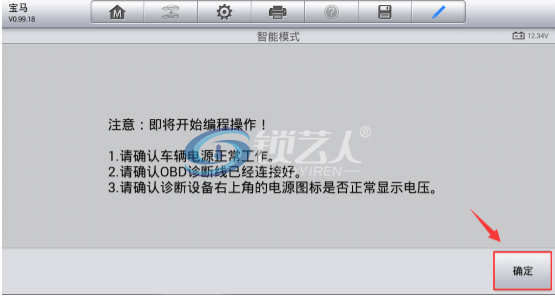

3.修改EEPROM数据修改完成后,将芯片装回ECU并开始编程ECU(注意:编程前请确认电源连接正常,OBD诊断线连接正常* e' H( T* c! Q
% ~" W6 L# _# v9 j; A

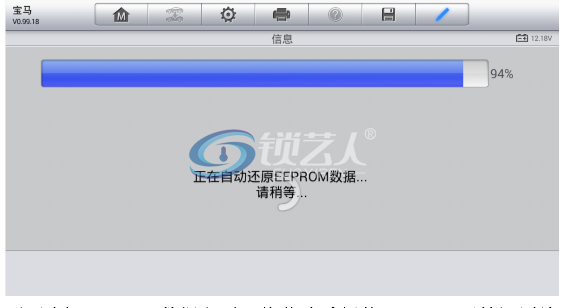

4.编程完成后,再次将EEPROM芯片拆下连接到编程器,程序将开始还原EEPROM数据
$ W7 k3 Y1 L1 X+ h3 Q3 S$ p 9.PNG 10.PNG

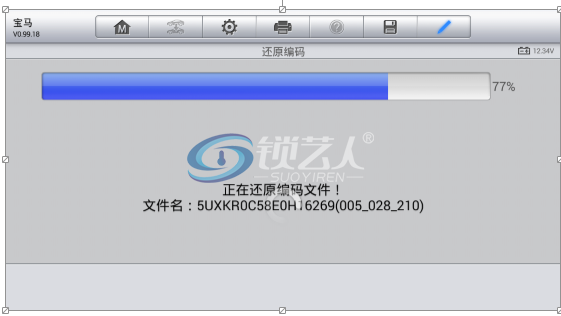

5.还原完EEPROM数据之后,将芯片重新装回ECU,开始还原编码文件

; W* [0 @/ ~2 x" f; n 11.PNG 12.PNG

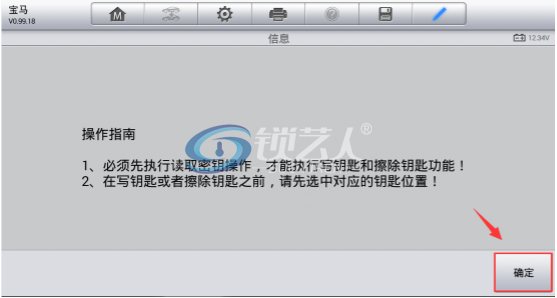

6.编码文件还原完成后将开始钥匙学习,仔细阅读操作指南,执行写钥匙和擦除钥匙功能前需要先执行读取秘钥操作;在写钥匙或者擦除钥匙之前,需要先选中对应的钥匙位置
( g# w* _* ~* e- [6 S( T

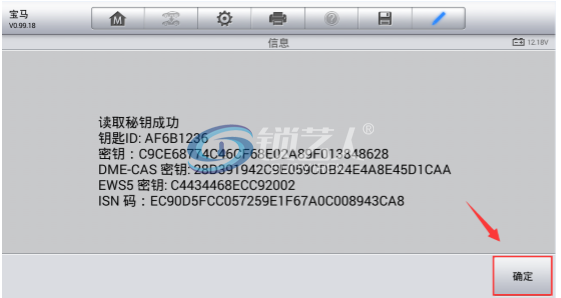

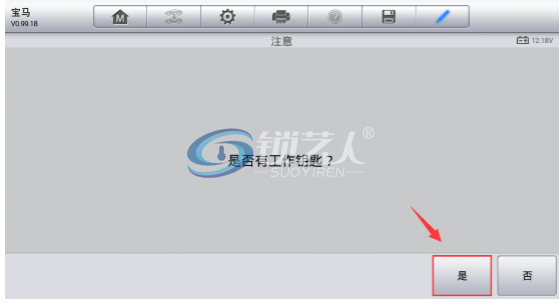

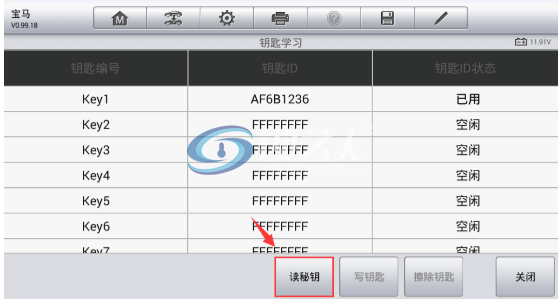

7.开始读取秘钥,将着车钥匙放于感应线圈内,程序将会读出当前钥匙的ID以及秘钥(注意:如果没有可着车钥匙,即为全丢模式,匹配钥匙需要先获取ISN- I% _! M8 k3 J: ^
) `, O3 A3 l: s; h1 g8 }

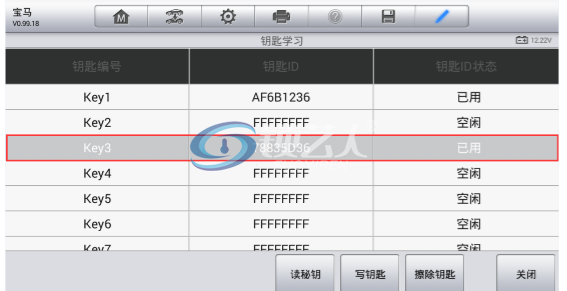

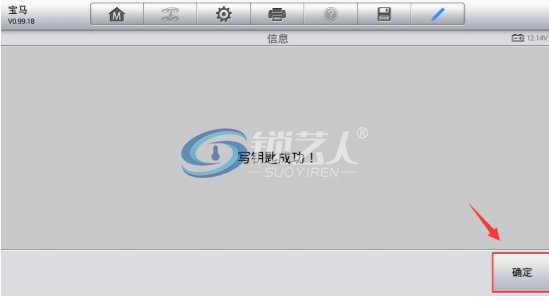

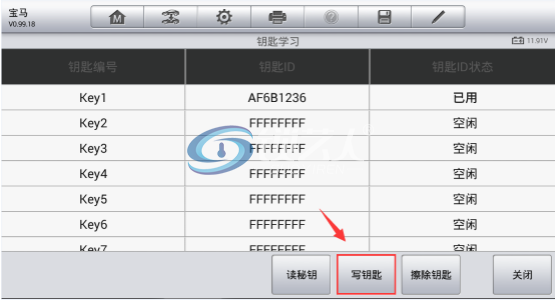

8.读取秘钥成功之后,选择任意一个空闲钥匙位置(例如Key3),开始执行“写钥匙”功能;将新钥匙靠近感应线圈,点击“确定”,直至屏幕提示“写钥匙成功”。钥匙匹配成功之后可以看到选取的“空闲钥匙位(Key3)”已变为“已用”状态,钥匙匹配成功,可正常着车。(注意:匹配的新钥匙必须与原车钥匙频率一致;如果钥匙丢失也可以执行“擦除钥匙”功能擦除丢失的钥匙,只需选择对应的钥匙位置点击擦除钥匙即可)
: y$ h1 ~% ~. w. R4 c+ {. |  E 17.PNG 19.PNG 20.PNG
3 {' m% T5 n3 h+ Z6 i/ W
4 _+ z* k# S7 s4 r! }

评分

1

查看全部评分

精彩评论6

和光同尘 显示全部楼层 发表于 2018-4-19 21:17:07 来自: 河北秦皇岛
学习学习谢谢学习学习学习谢谢x
回复 支持 反对

使用道具 举报

二强开锁 显示全部楼层 发表于 2018-4-20 18:23:50 来自: 陕西
好东西,,
回复 支持 反对

使用道具 举报

佳安锁店 显示全部楼层 发表于 2018-4-23 14:43:49 来自: 中国
有飞线的接线图么?这张看不清楚
回复 支持 反对

使用道具 举报

F宾宝锁业e 来自手机 显示全部楼层 发表于 2018-10-10 15:49:05 来自: 中国
谢谢楼主分享生意兴隆
回复 支持 反对

使用道具 举报

彭氏@锁匠 来自手机 显示全部楼层 发表于 2019-7-25 18:21:22 来自: 广东汕尾
请问那一小截飞线能用网线代替吗?
回复 支持 反对

使用道具 举报

彭氏@锁匠 来自手机 显示全部楼层 发表于 2019-7-25 18:22:13 来自: 广东汕尾
因为网线刚好也是8条线
回复 支持 反对

使用道具 举报
