第三章  民用锁具原理与维修开启
                                                                                              作者:李永宁
    民用锁具千姿百态,但无非就是几种原理,我们锁匠朋友只要找到个中规律其实也没有什么不好学的,在本章节讲解民用锁锁定与开启的原理,各种开启的方法与练法。但是民用锁目前在我国普遍价格校低,维修服务费用也自然高不了,各地虽然大多数锁匠在做民用锁,但也有的锁匠朋友放弃民用市场。我们在本章里只讲一些基本原理,动手能力是靠自已练出来的。

3第三章 民用锁具开启与维修498.png

3第三章 民用锁具开启与维修497.png

3第三章 民用锁具开启与维修496.png

    我们只有对常见锁具结构及开启原理和方法有一个初步的了解才能为以后的锁具修理上技术的提高打下坚实的基础。



   第一节、上下弹珠锁的原理和维修方法



    上下弹珠锁代表性比较广,使用时间也较长,在此做一个介绍:上下珠锁也称弹珠锁其锁定原理是通过弹珠作为制栓,钥匙插入后上下弹珠到达锁芯和锁体的分界线,从而达到开启锁具的目地。一般多用于门锁。


锁定与开启原理:


上下弹珠锁有各种形态,在此介绍一下常见的上下珠锁,不管是这些锁,还是圆形梅花锁、子母珠锁者是上下弹珠。触类旁通,原理都一样。不多赘述。

有人说上下珠锁是弹珠和弹珠孔之间的工差形成错位的,有人说是因锁芯弹珠孔打孔偏移形成受力不均衡导致,我看是二者兼而有之。
先说锁芯转动的原理:能自如转动的物体都必须是圆形才行。锁芯更是不能例外。错位就是在圆形物体上面做文章,圆形才可以转动,锁体不论是方形,还是圆体形;但锁芯都是圆柱体形,弹珠、弹片或是边柱都是破坏这个圆、让这把锁无法开启的组件,无论是用原钥匙开启,还是用工具开启都是让锁芯再重新回到圆的状态,这样才能转动。


弹珠和弹珠孔之间的工差:弹珠在作出来时肯定要比弹珠孔细一些,留出活动工差。如果弹珠孔是3mm弹珠也是3mm那么弹珠就无法插入弹珠孔。就算硬压下去,再需要取出弹珠就非常困难。要让弹珠能够在弹珠孔内上下自如的活动,就要有一定的公差,那弹珠的直径就必须小于弹珠孔内圆的直径。


所以说,弹珠必须比弹珠孔小上几丝,才能在弹珠孔内有活动的空间,这个空间就是我们的开启关键。弹珠和弹珠孔之间有了空间在我们转动锁定状态的锁时它也会左右晃动,从而消来空间,夹住弹珠。在用工具开启时逐步点珠即可开启。


说弹珠打孔是不在一条线上所心在用工具转动锁芯时受力总会有先后,先被锁芯和锁身夹住的弹珠就是打孔偏移最大的。用工具点到位一个就会有下一个继续受力以此类推。打开这把锁。



3第三章 民用锁具开启与维修975.png

3第三章 民用锁具开启与维修976.png

3第三章 民用锁具开启与维修978.png

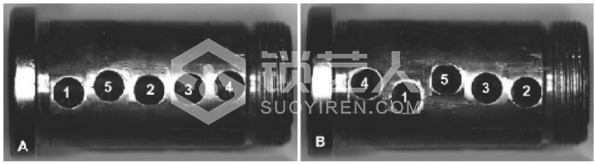

锁芯弹珠孔在打孔时形成的偏差(放大图)


以上两种情况在用工具开启时都会客观存在所以让我们用工具开启锁具成为可能。
原钥匙开启时通过钥匙上齿形变化高低不同配合弹给长短从而让上下弹珠形成分离解除制栓达到开启目地。
3第三章 民用锁具开启与维修1087.png

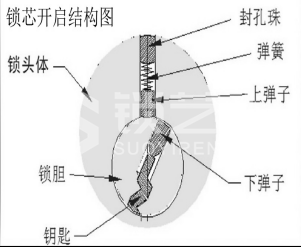

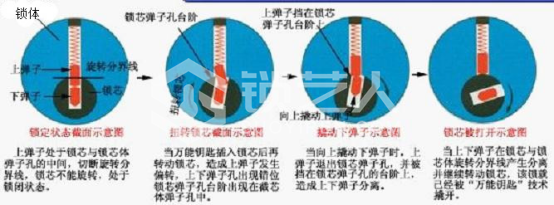

开启上下珠锁的原理示意图

3第三章 民用锁具开启与维修1102.png

3第三章 民用锁具开启与维修1103.png

3第三章 民用锁具开启与维修1105.png

3第三章 民用锁具开启与维修1106.png



原钥匙齿形与锁芯弹珠级差配合从而让锁芯弹珠与锁体弹珠分离
3第三章 民用锁具开启与维修1137.png

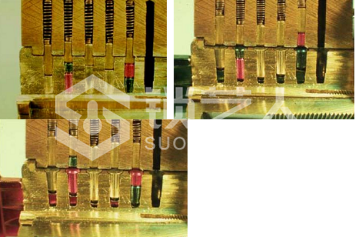

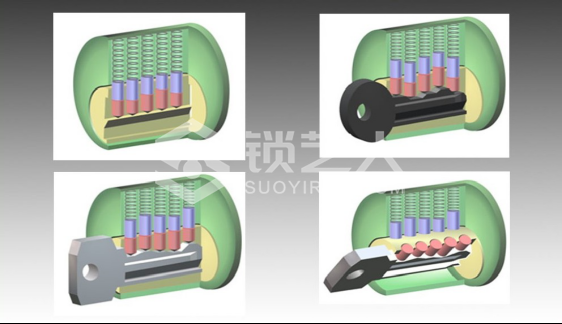

上下珠锁的锁定状态、钥匙插入后弹珠到位状态、和开启状态剖视图
3第三章 民用锁具开启与维修1170.png3第三章 民用锁具开启与维修1171.png

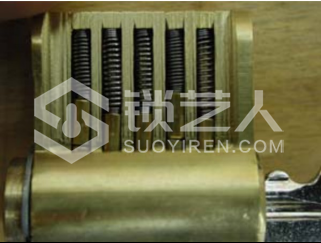

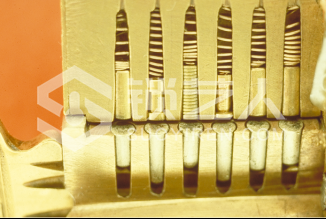

                                锁芯开启后上下弹珠的分界线
3第三章 民用锁具开启与维修1219.png3第三章 民用锁具开启与维修1220.png
三段弹珠锁的锁定与开启状态剖视图

3第三章 民用锁具开启与维修1239.png

3第三章 民用锁具开启与维修1240.png

3第三章 民用锁具开启与维修1241.png

3第三章 民用锁具开启与维修1242.png


异形弹珠锁的开启与锁定状态剖视图

3第三章 民用锁具开启与维修1261.png

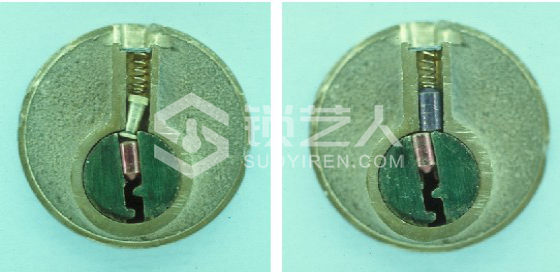

工字珠与普通珠对工具开启的影响

3第三章 民用锁具开启与维修1279.png

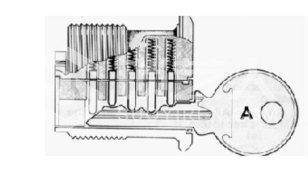

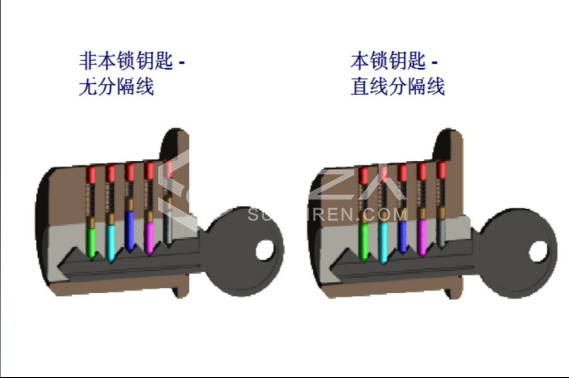

原钥匙插入锁芯后形成分界线可以开启,非原钥匙形不成分界线无法开启

3第三章 民用锁具开启与维修1313.png

3第三章 民用锁具开启与维修1314.png


钥匙插入后上下珠分离,钥匙拔出后弹珠回落形成制栓。
3第三章 民用锁具开启与维修1342.png3第三章 民用锁具开启与维修1343.png
不插钥匙或非原钥插入锁芯后上下珠形不成分离锁无法打开。
3第三章 民用锁具开启与维修1374.png

3第三章 民用锁具开启与维修1375.png

3第三章 民用锁具开启与维修1377.png

3第三章 民用锁具开启与维修1378.png



弹珠锁开启锁定和弹珠到位图  别子转动后锁芯和锁体对弹珠形成的错位




3第三章 民用锁具开启与维修1414.png

3第三章 民用锁具开启与维修1415.png

用单钩开启上下珠锁时弹珠到位时的状态。

3第三章 民用锁具开启与维修1439.png

3第三章 民用锁具开启与维修1440.png




原钥匙插入后让下下珠分离后开启的剖视图






黑猫白猫抓住老鼠就是好猫-----我看单勾




         单钩技术是锁匠最基本的技术,也是最复杂的技术。是很多初学者最向往的技术。也是令很多锁匠最头痛的技术。 为什么呢?说是最向往,是因为业界里素来有“一把单钩走天下之说”也就是说单钩技术练的过硬,基本上就可以开大部分的弹子锁和片子锁。其中以点珠感觉法流传最广。 锁匠业有的人把单钩点珠看成正统。进而过分的夸大其做用。以至于有的初学者在分不清弹子锁和边柱锁的情况下见锁就用单钩。再至于有的人认为开锁技术就是单钩点珠。又至于让更多锁匠对单钩产生了“正统情节”-----锁,非单钩打开而不可。并且以点珠打开为最高。这些理解其实都是错误的。
         我如何去看单钩呢?我觉的它“为害不浅”。为什么呢?我们锁匠,是服务于客户的。目地是为客户排忧解难。单钩是为我们服务的,并不是什么神器。它只是我们的工具而已,并且随着科学技术的进步,制锁技术将不断提高,单钩终将会被淘汰出历史的长河之中。这只是时间的问题。 前几天一个客户打电话,给我说了他一肚子苦水。他是在某锁匠学校学的开锁出来后都搞了一年多了。今天上门给客户开锁,一个平口喀吧开了40分钟没有开开。客户说:“算了师傅看把你累的。我给你十块钱你不要开了”。 我这客户还真认真。回说:“这锁我不要你的钱,你让我把它打开吧。”近一个小时,才终于开了。我问我这客户有没有用其它方法试。他却说跟本没有想用其它的方法。说是学校教的这是正规的开法。哎,我只能说:这种见锁必开而后快的职业精神值得去学习,但只能在平时练习时学。 开锁的方法有很多种。单钩点珠只是一种。我承认单钩点珠对大多数锁,尤其是一些疑难的上下形式的弹珠锁,和大多数的片子锁是有很高的开启率的。但就本人实践的经验而言。针对现在80%的锁。点珠不是最快的。对一些内外边柱锁、磁性锁、叶片锁更是一无用处。所以做为一个现代的锁匠必须要有几手准备,才能临危不乱。而不能把一些有局限性的技术当成圣经。 单钩技法不管是点珠法、还是刮拉,抖动法等都有他自已的用处,其目地是让制栓上顶到锁心锁芯与锁体的分离线以让锁芯转动,这些原理在此也就不再重复。从这点上说不管用什么手法只要能让弹珠(或弹片)不起制栓的做用就达到了我们的目地。故而就不必死守住点珠法之说让我们的开锁没有速度。黑猫白猫抓住老鼠就是好猫,对吧。 开锁开的多的锁匠肯定有这个体会:有的锁单钩进去几次刮拉就开了,或是有的锁点珠不好开的用抖动法就比较好开或用平推法也比较好开。对有工字珠的反向法则更胜一筹。一些蛇形勾对众多一字锁和普通片子的汽车锁开启速度几乎和原钥匙一样快。对一些新出的工具只要会用,用的好其开启率也可以达到100%并且速度要大大的高出单钩好多倍。比如说梅花锁用梅花工具。喀吧锁用撞匙,十字用可调开锁器各种汽车用汽车的专用工具。等等。
         当然,我不排除单钩,我自已就是“单钩派”。但有些美好的东西也要放弃.能省着力赚钱为什么要费劲的赚不到钱呢?前面说的那个客户便是反列。在科技发达的今天我们要勇于接受一些新的东西。我们才能在激列的市场竞争中立于不败之地。

         关于单钩的练习,前面说了那么多单钩的“坏话”,为什么现在又要来说单钩的练习呢?因为我不愿又将一些人从单钩万能论中又引入单钩无能论。也许是多余的考虑。 对于单钩我有一个形像的比喻,我常对一些朋友和徒弟说单钩就像写字。会写并不是说就能写的好。写的好并不是说就能当书法家。经科学研究这种力是受人神经指挥的微动力量。是经过长期练习后才能熟练掌握的。每个人的微动力量是不相同的。所以人们写的字是一样的但笔迹是都不相同的。 和开锁一样,会一样手法了,并不是说就能用好。要想用好、用精,必须经过长期的练习,并且不能蛮练,要有方法的去练。不但要练点珠,还要练其它手法。不要以为其它的手法是没有规律的。他是一样科学的。就像写字里面的连笔字。虽然不按笔画顺序来但一样是字。并为大多数人使用。既然又快又能开锁我们为何不用他呢? 有的人本身不会其它方法,而排斥其它方法,这个也可以理解。他本身就不会,不实践,又不愿去看别人的技术。他怎么相信呢?



维修普通上下弹珠锁的几种工具及用法



3第三章 民用锁具开启与维修3214.png

3第三章 民用锁具开启与维修3215.png

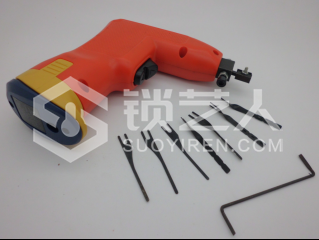

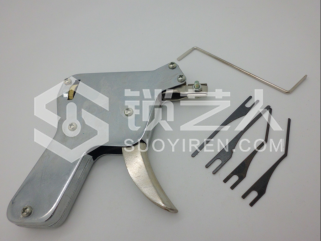

国产的电动跳动枪和手动跳动枪




3第三章 民用锁具开启与维修3234.png

3第三章 民用锁具开启与维修3235.png

3第三章 民用锁具开启与维修3236.png

3第三章 民用锁具开启与维修3240.png

3第三章 民用锁具开启与维修3242.png


                          各种撞匙

3第三章 民用锁具开启与维修3268.png

3第三章 民用锁具开启与维修3267.png

3第三章 民用锁具开启与维修3266.png

3第三章 民用锁具开启与维修3271.png

3第三章 民用锁具开启与维修3272.png

3第三章 民用锁具开启与维修3273.png

3第三章 民用锁具开启与维修3310.png

3第三章 民用锁具开启与维修3311.png                           撞匙原理示意图




不要问我撞匙的开启率有多高
    撞匙从国外传入有几个年头了,在香港和台湾,还有国外都引起不小的轰动,在国内也一样。我也做过不少撞匙,也买过不少撞匙。可是各种锁具不断在改进。我们也得不断去学习。近来不少客户老会问我同一个问题,“撞匙的开启率有多少呀”?我真不知该如何回答。

      撞匙本来是工具的一种,和单钩一样,如果有人问你单钩的开启率有多高时你肯定会说:那要看谁用了。 撞匙开启率我肯定的说没有几个人去统计过的。更何况统计的只能代表某一个人的技术和某一个品牌的锁,不能一概而论。但是就某种结构的锁来说用较好的技术和工具,它的开启率还是可以有一个大概的统计的。 有个锁匠给我说:“现在的媒体宣传太过,我试过,撞匙对喀吧锁最高有10%的开启率”。我说那只是你用你的工具只能开10%,而不是所用的人用它只能开10%。 去过和尚那里他用菜刀做的撞匙可以说是我见过最好的了。可惜不能批量产。也没那么多菜刀。(一笑)我去和尚师傅那里时有个百色的锁匠在和尚师傅那里进修。那天我们三个出去,百色那个锁匠买了各种喀吧锁有八十多把。各种型号的都有,平口月牙的都有。 回来后,我们对撞匙开锁讨论了半天,百色的锁匠不信撞钥有那么高的开启率,我们马上开封,把所有的锁都拿出来。对锁匠来说有锁可开,确实是一件快事。 和尚师傅用他那个“菜刀”,我用普通钥匙坯做的。基本都可以撞开。我们撞一把,换一把。80多把里也就3把没有撞开。再让百色那个锁匠试有多数打不开,用的是一样的工具,和尚师傅把正确的手法给百色那个锁匠一说。经过简单的练习后,他马上就可以打开一多半。 我们又试一字、十字、效果都不错。尤其是十字锁。 十字撞匙是和尚师傅用钢锉锉的。我也做过一些,与和尚师傅做的有细微的差别,找了些旧锁,又买了些新锁,有实力的十字,也有保得安十字,都是三面有弹珠的。还有大连的十字,共有40几把新旧不同的锁。一把把的试。没有一把打不开。只是好撞不好撞的问题。好撞的一下就开。难撞的也就是3下4下就开。开启后无一例外,都可以将钥匙拔出来,填料,有多数锁都不用填料,开启后转动90度会卡住,再稍微一敲就可以转。
    还有我锁艺人创始人张涛,他姐夫08年和我学了开锁后回家开了个店,他姐没有学过开锁、但每天就练习锡纸、撞匙。遇到的AB锁还没有失手过(原话)。工具是人用的,无论是单钩、撞匙、还是别的什么快开工具。都要建立在熟练,所谓熟能生巧。就是这个道理。
      当然这个并不是说所有的锁,只是我们试过的。这就解决了很多锁匠对一些质量好的十字锁用黑金钢十字锁开锁工具开启比较难的问题。撞完后,百色的锁匠试经过简单的方法掌握,他马上也可以打开多数。我在家也试过不少都可以打开的,并且很快的。对锁也没有损坏。 今天和尚师傅还给我说大连两个锁匠还寄了几把用技术性难开,用撞匙也撞不开的大连十字,他一个一个试都可以打开。这也就是我说的“并不是工具在谁手里都有那么高的开启率”。          十字撞匙的新用法
    在撞的过程中有的锁在把撞钥匙插入时刚做里外的抽拉,向开启的方向一转就开了。仔细一试,好家伙一半可以试开。试开后和撞开一样,同样可以将钥匙拔出来填料,手法快的话不超过30秒反锁的门就能打开。 有的锁匠不大会使用撞匙,在撞开了几次以后原钥匙开启就不大好开了。每个人的开启方法是不一样的,用的工具或多或少也有差异,不管是什么工具,用的人不一样,方法不一样,就决定它不同的开启率。 保守一点的说撞钥的开启率有90%以上,这把撞匙开不了的也许是珠距不对,另一把就可以开。而或是方法不正确。

    我开不了的别人也许就可以开,用工厂做的工具开不了的也许用自已手工做的就可以开。
一种新的工具出来我们不应该盲目排斥它,要排斥也得等学会了,确实不好,再去排斥。
我相信每个人都有自已比较拿手的功夫,也有不如别人的地方。互相交流才能让自已的技术更加提高。




增珠单钩练习:
上下弹珠锁用单钩点珠或刷拉练习时不但是要练习拿单钩这个手,还要练习拿别子这个手。双手是互动的,哪个手用不好都不能很快开启。练习时先将锁内弹珠或弹片取下些初次练习时放上三个或四个就行,开不了放两个,感觉一下受力珠的状态。是什么情况。能开了就再加上个珠。都能开后换上工字、蘑菇、狼牙珠等异型珠。先少后多,这样上功很快。
单钩开启的原理如图:

3第三章 民用锁具开启与维修5154.png

3第三章 民用锁具开启与维修5153.png

3第三章 民用锁具开启与维修5152.png

3第三章 民用锁具开启与维修5151.png

单钩开启上下弹珠锁示意图

3第三章 民用锁具开启与维修5168.png

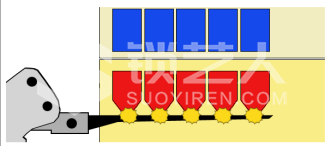

枪式工具开启示意图
3第三章 民用锁具开启与维修5184.png
一字锁锡纸工具及用法





异型上下弹珠锁内部结构与维修



3第三章 民用锁具开启与维修5225.png

3第三章 民用锁具开启与维修5254.png

3第三章 民用锁具开启与维修5253.png

3第三章 民用锁具开启与维修5223.png

梅花锁解剖图

3第三章 民用锁具开启与维修5236.png

3第三章 民用锁具开启与维修5227.png

3第三章 民用锁具开启与维修5228.png

3第三章 民用锁具开启与维修5238.png

3第三章 民用锁具开启与维修5241.png

3第三章 民用锁具开启与维修5239.png

3第三章 民用锁具开启与维修5240.png

3第三章 民用锁具开启与维修5244.png

3第三章 民用锁具开启与维修5245.png

3第三章 民用锁具开启与维修5243.png

梅花锁,也是上下弹珠锁只不过是把一字锁转了个圆,用单钩可以开,只是别子不是很好别,现在用专用工具的比较多,也很方便使用,国内的梅花锁多用于自动自动柜员机、保险柜应急锁、和游戏机。国内多用的有三个型号:

7.0 、7.5、7.8三种规格。

工具也相应的用三种规格,工具的使用方法很简单:放入锁芯后先转动让梅花锁芯错位,然后向下轻压,接着抬起后再错位向下轻压,原理和一字锡纸原理一样。这样很快就可以开启。



    十字锁一样是上下弹珠锁,只不过是将单排上下弹珠变异为四面或三面弹珠,原理一样。

十字锁开启:

    十字锁也是上下弹珠锁,用单钩也可以开启,现在很多十字锁质量很差,轻轻用十字开锁器一拉就开了,像这种锁,我们也自然不用用单钩了。



3第三章 民用锁具开启与维修5509.png

3第三章 民用锁具开启与维修5582.png

3第三章 民用锁具开启与维修5581.png

3第三章 民用锁具开启与维修5580.png

3第三章 民用锁具开启与维修5579.png

3第三章 民用锁具开启与维修5578.png



十字工具和假实力十字锁芯

当然,遇到开不了的我们还要求助于单钩。十字锁的单钩练习是一样的,用增珠法是上手最快的。手感这个东西没有办法转移的,只能靠自已去练习,别人告诉你的也不准确,只有用增珠法去练自已就明白了,只装两个珠,点一下,那就能感到哪个要点,哪个不要点,而不是我在这里给你说上一堆,你自已还不明白。
3第三章 民用锁具开启与维修5992.png

    关于十字自动锁

十字自动锁的另一种开法:十字自动锁因锁体弹珠力度太大,所以用十字开锁器和单钩不是很好开启,现在好些锁匠朋友习惯用十字自动工具开启十字自动锁,确实很快,但是我去过很多地方,好些锁匠朋友还没有用过这种工具。那么什么是十字自动锁工具呢?

3第三章 民用锁具开启与维修5787.png

十字自动快开,不需要任何技术。直接开启各种十字锁。使用的步骤是:

十字自动锁工具的使用方法

先将四爪弹片工具插入锁芯,把十字锁 的四排弹珠撑起来,再将此工具从弹片中间插入,插到底后用力向里推,同时顺(逆)时针方向转动就可(就像用螺丝刀一样)开启。本工具一把是顺时针开的,一把逆时针开的。有些自动锁后面有挡版的,用自动工具无法直接捅到底,这样这要用3MM钻头穿过锁孔 直接打在自动锁的底部钻出一个小孔,然后再将工具头穿入小孔直接或左或右的 转开就成。自已动手拆一个自动锁就全明白了。同样,这个方式也 适合使用在磁性等自动锁结构的锁具!

3第三章 民用锁具开启与维修5951.png

3第三章 民用锁具开启与维修5950.png

3第三章 民用锁具开启与维修5786.png

十字撞转工具的使用方法:

大部分防盗门十字锁芯尾部有卡簧连杆,可使用十字快开撞式工具快速技术性开启,且不会损坏锁具,产品二种为一套,直径2.0mm小十字用(利安、保民等常见十字锁),直径2.3mm大十字用(保德安、大连等)!

使用方法:将工具插入锁孔用小榔头在工具后面敲击,可将锁芯转动销卡簧敲掉,让连接锁芯的转动销脱离锁芯,此时工具开口端己卡进入转动销,转动工具直接带动锁体,锁开了。

3第三章 民用锁具开启与维修6287.png

3第三章 民用锁具开启与维修6288.png

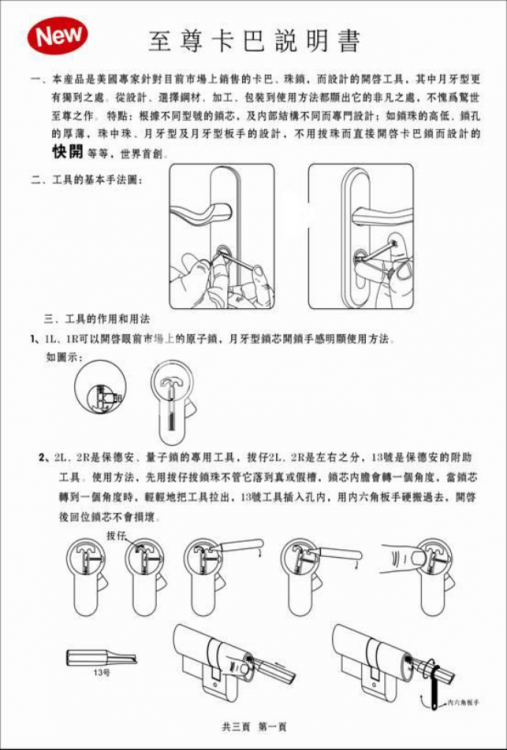

单排、多排喀吧锁结构和开启维修方法

现在的普通喀吧锁用量还是很多的,但随着人们对安全要求的提高,很多防盗门厂家因普通用户对锁具的提高而不得不提高锁具质量,所以继平口、半圆单排喀吧锁后一些锁厂又生产出了平口、半圆双排或三排珠的喀吧锁,有些还在锁芯里加上了弹片,也就是我们日常说的双排珠加铣槽,单排珠加铣槽,等锁具,但是其内部结构依然没有质的飞跃,练习时间长的锁匠一样可以用单钩开启,但是弹珠增加后,锁体弹珠孔、锁芯弹珠孔也要增加,而锁芯的就基本镂空了,这样会大大的破坏锁体结构,跟本受不了强开工具的强扭。现在电动枪工具、锡纸工具的横行,加快了下上弹珠结构锁具退出市场的速度。

3第三章 民用锁具开启与维修6393.png

3第三章 民用锁具开启与维修6394.png

3第三章 民用锁具开启与维修6395.png

3第三章 民用锁具开启与维修6392.png

3第三章 民用锁具开启与维修6391.png

3第三章 民用锁具开启与维修6390.png

3第三章 民用锁具开启与维修6666.png

3第三章 民用锁具开启与维修6665.png

3第三章 民用锁具开启与维修6667.png

3第三章 民用锁具开启与维修6664.png

这些锁都没有逃出上下弹珠的范畴,有的用单钩开启方便有的用机率工具开启方便,有的用锡纸或电动撞枪开启方便。以下说说这些工具和用法,作一个了解,锁具维修关键是动手能力。自已拆把锁,用我前面说的增珠法、减珠法去练习,单钩开启还是很快的。

3第三章 民用锁具开启与维修6669.png

3第三章 民用锁具开启与维修6787.png

3第三章 民用锁具开启与维修6788.png

3第三章 民用锁具开启与维修6789.png

3第三章 民用锁具开启与维修6790.png

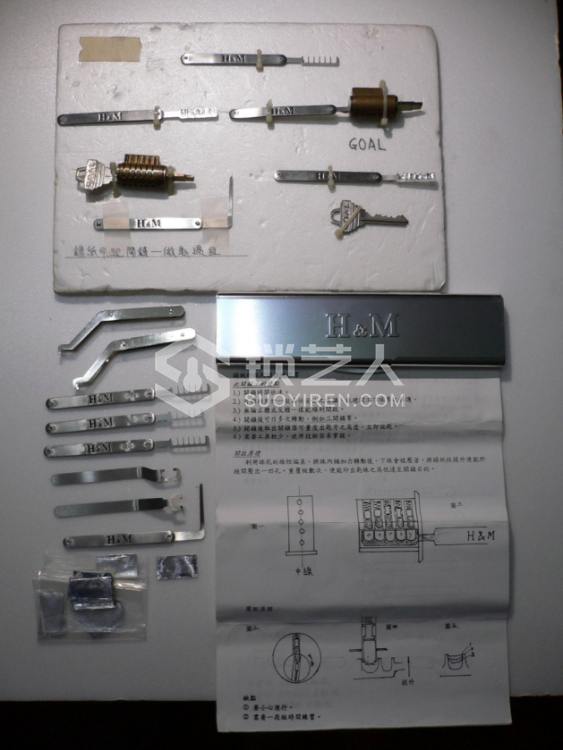

一些机率性工具

3第三章 民用锁具开启与维修6801.png

3第三章 民用锁具开启与维修6803.png

3第三章 民用锁具开启与维修6805.png











3第三章 民用锁具开启与维修977.png
3第三章 民用锁具开启与维修5224.png
3第三章 民用锁具开启与维修3263.png
3第三章 民用锁具开启与维修3249.png
3第三章 民用锁具开启与维修3237.png
