轩宇车鼎DP PAD2全功能版:路虎2015年后智能钥匙写启动步骤

2019-6-4 11:16| 发布者: 锁艺人鲁班| 查看: 1605| 评论: 0|原作者: 锁艺人鲁班|来自: 轩宇车鼎

摘要: 轩宇车鼎DP PAD2全功能版/X300 PAD2锁匠版系列产品3月22日发布了路虎2015年后智能钥匙写启动功能。
下面以DP PAD2全功能版为例,请看具体操作步骤:

钥匙写启动功能需要拆KVM/RFA模块读取数据:

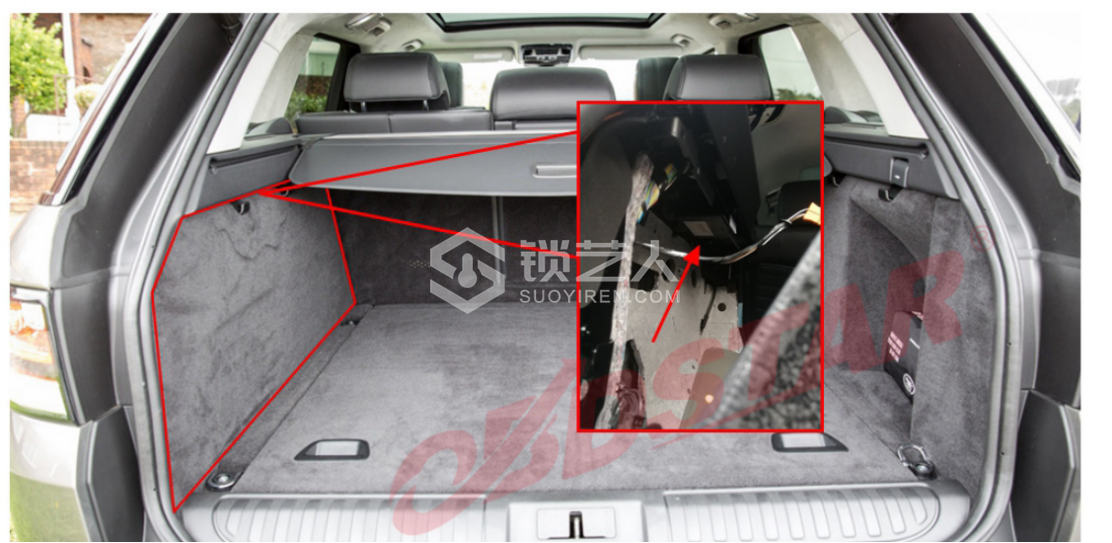

1、KVM/RFA模块位于尾箱左侧,拆开左侧挡板,如下图:

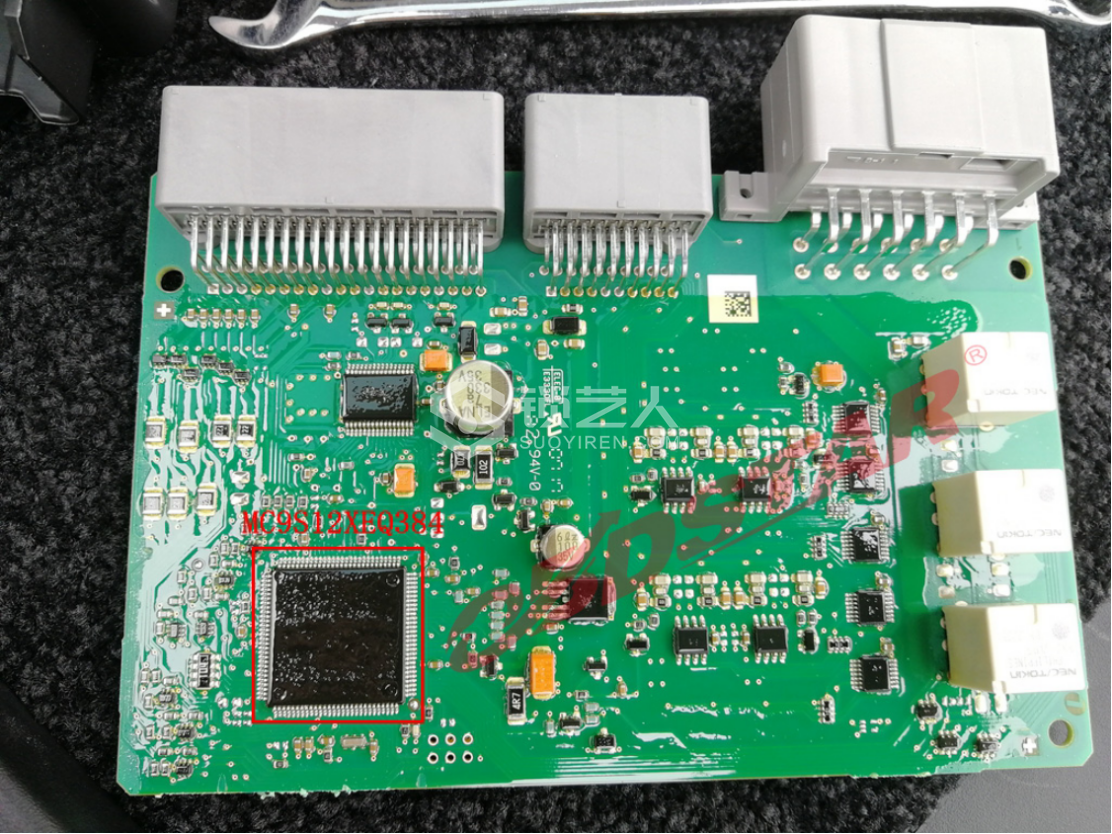

2、拆开盒子后,使用Xprog等编程器连线读取CPU数据(加密/未加密)并保存,CPU型号:MC9S12XEQ384,如下图:

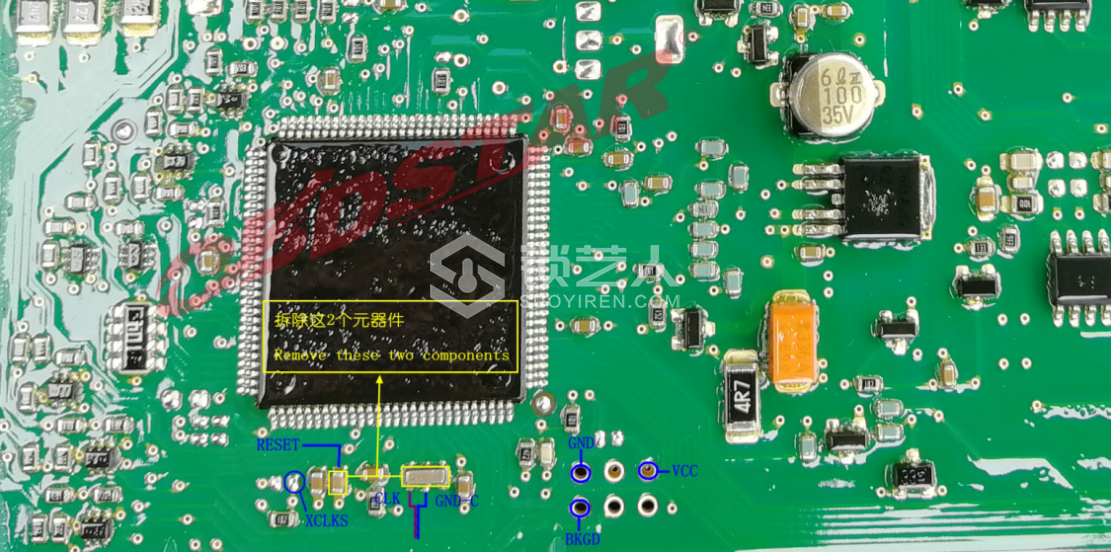

①加密接线图:

加密类型的,读取之前先解密(解锁),反写回去无需加锁,如果已执行加锁,重新写入原始数据重新再

操作即可;

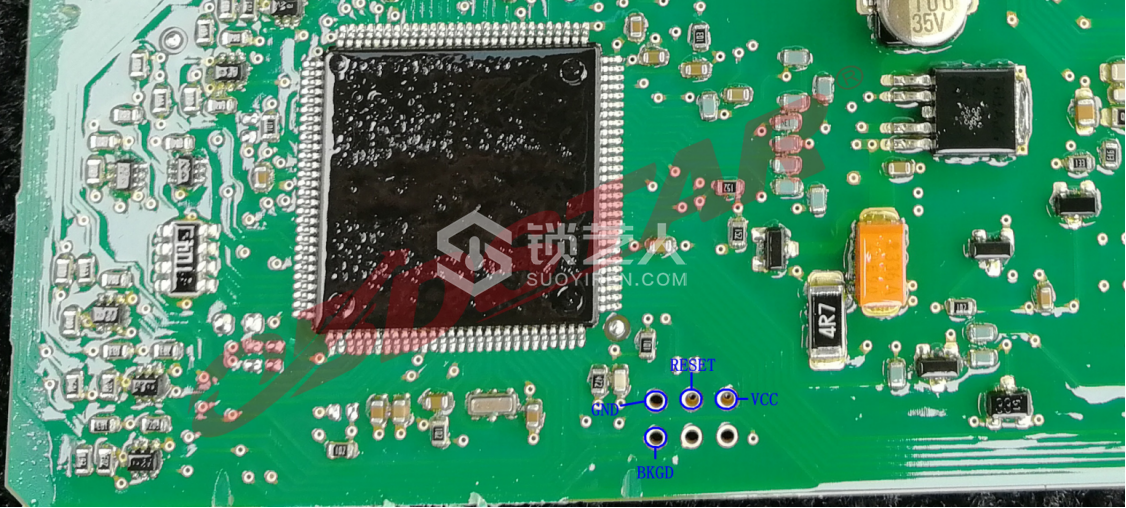

②未加密接线图:

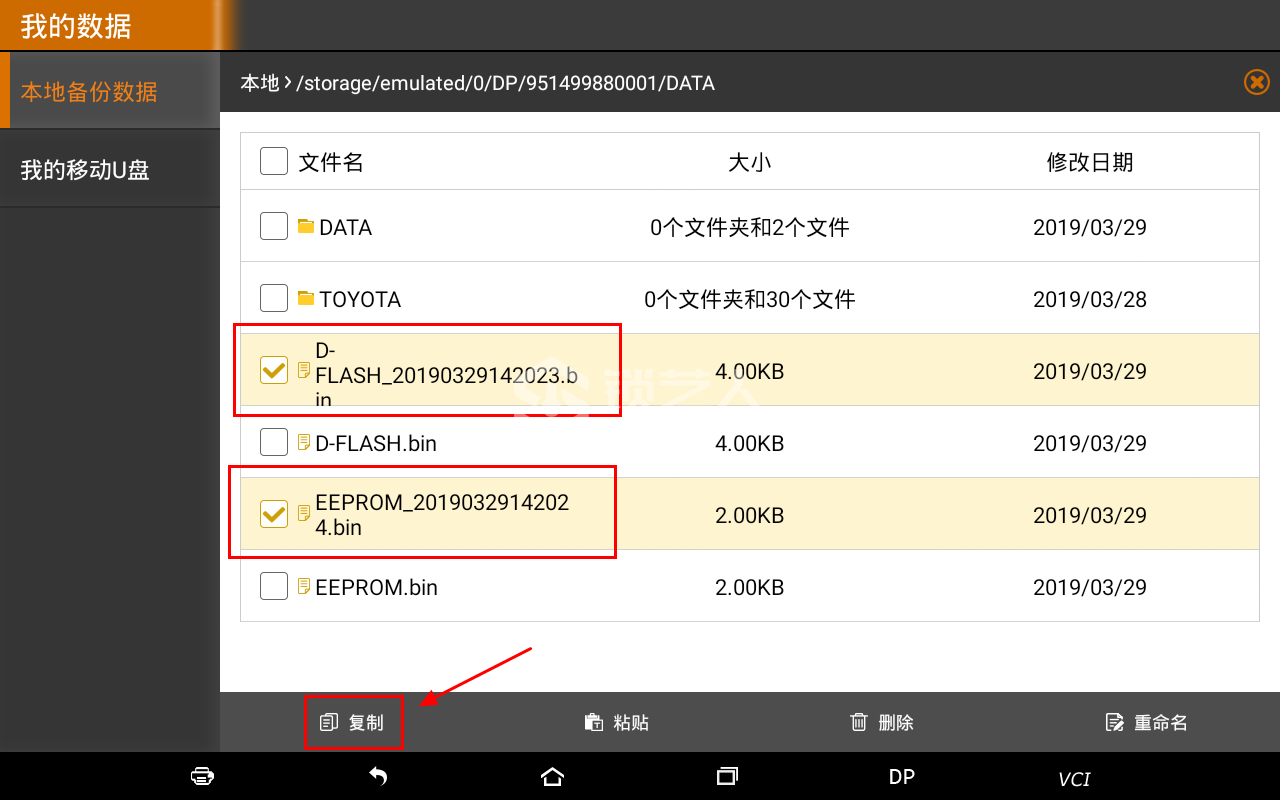

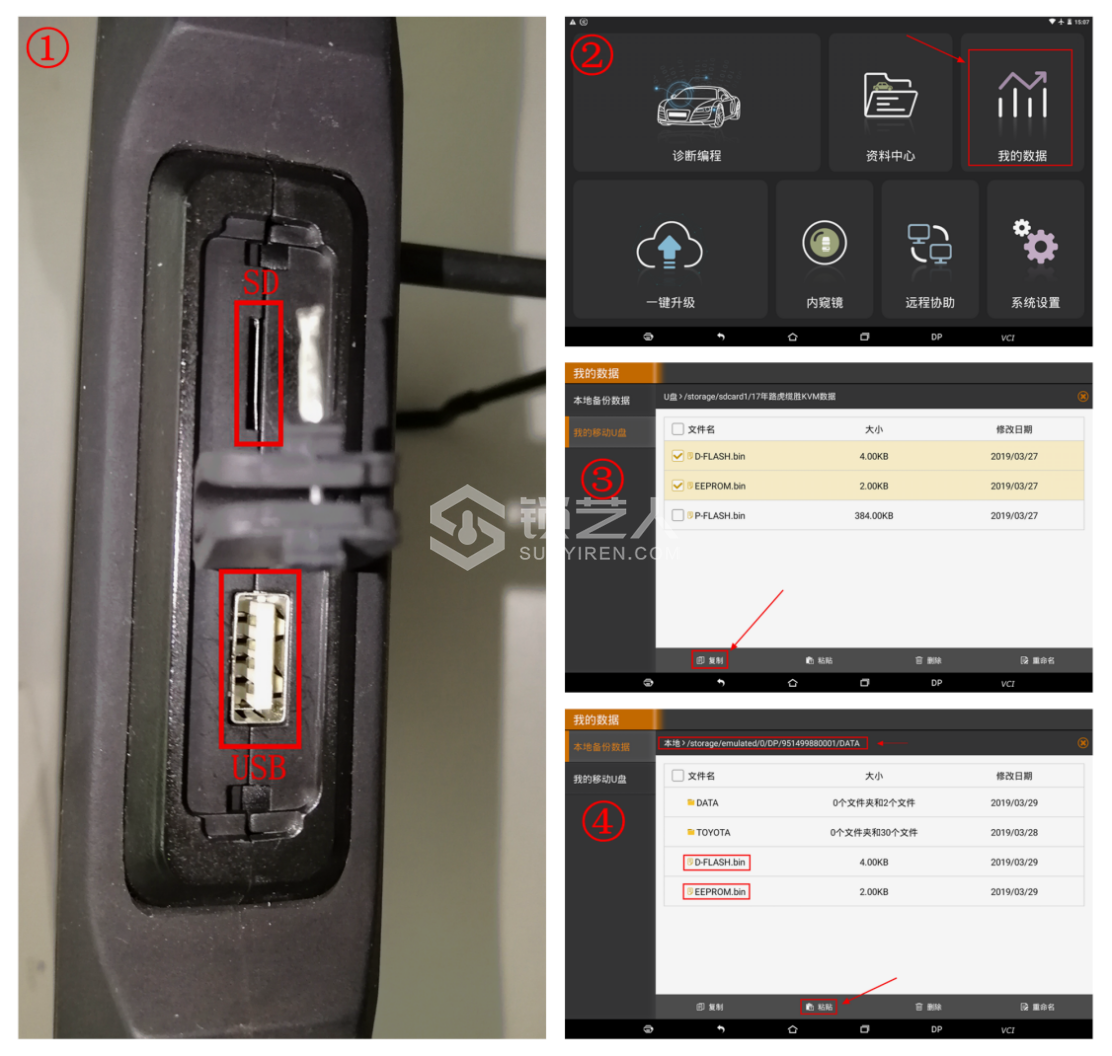

数据如何拷贝到设备:

将拆读的CPU D-FLAS和EEPROM数据从PC电脑拷贝到U盘或SD卡里,然后U盘或SD卡插到设备上,将数据拷贝到

设备的“本地备份数据”文件夹内,如下图:

DP PAD2全功能版钥匙写启动操作步骤:

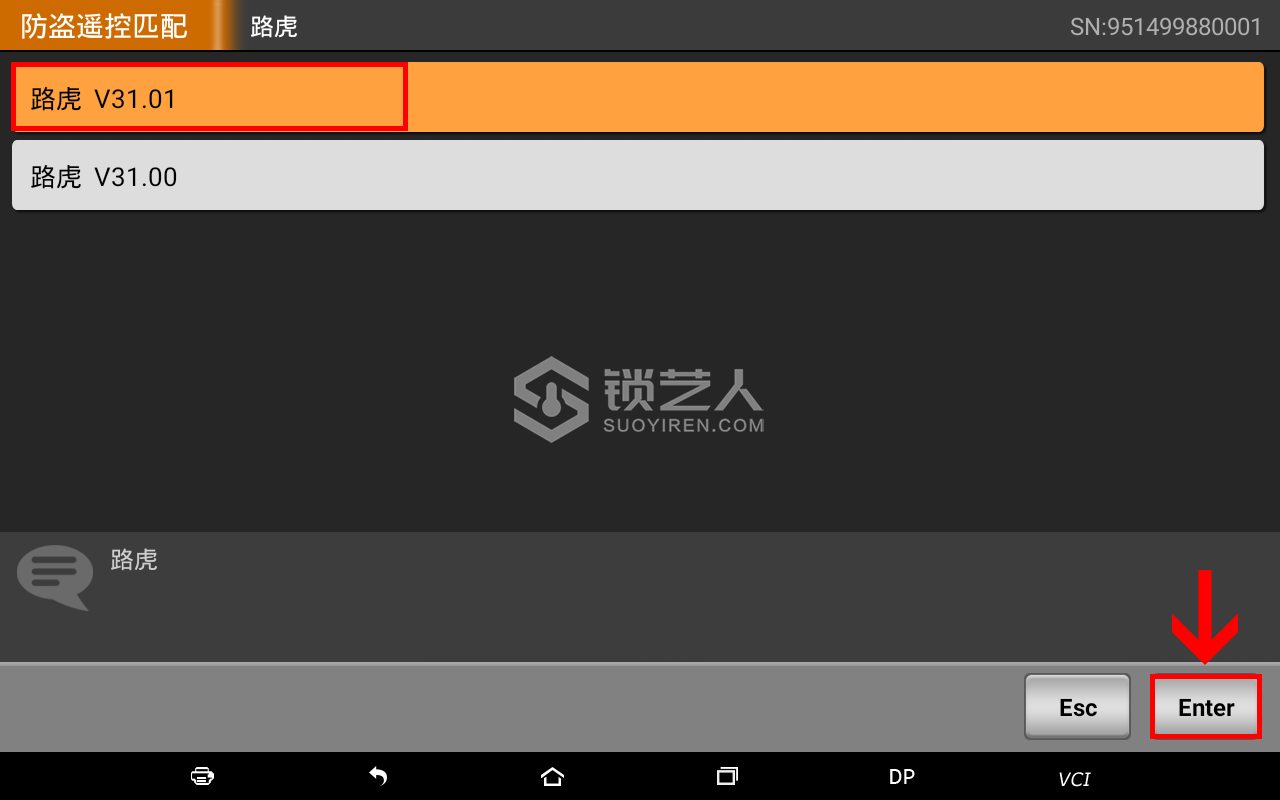

1、选择路虎防盗软件最新版本,如下图:

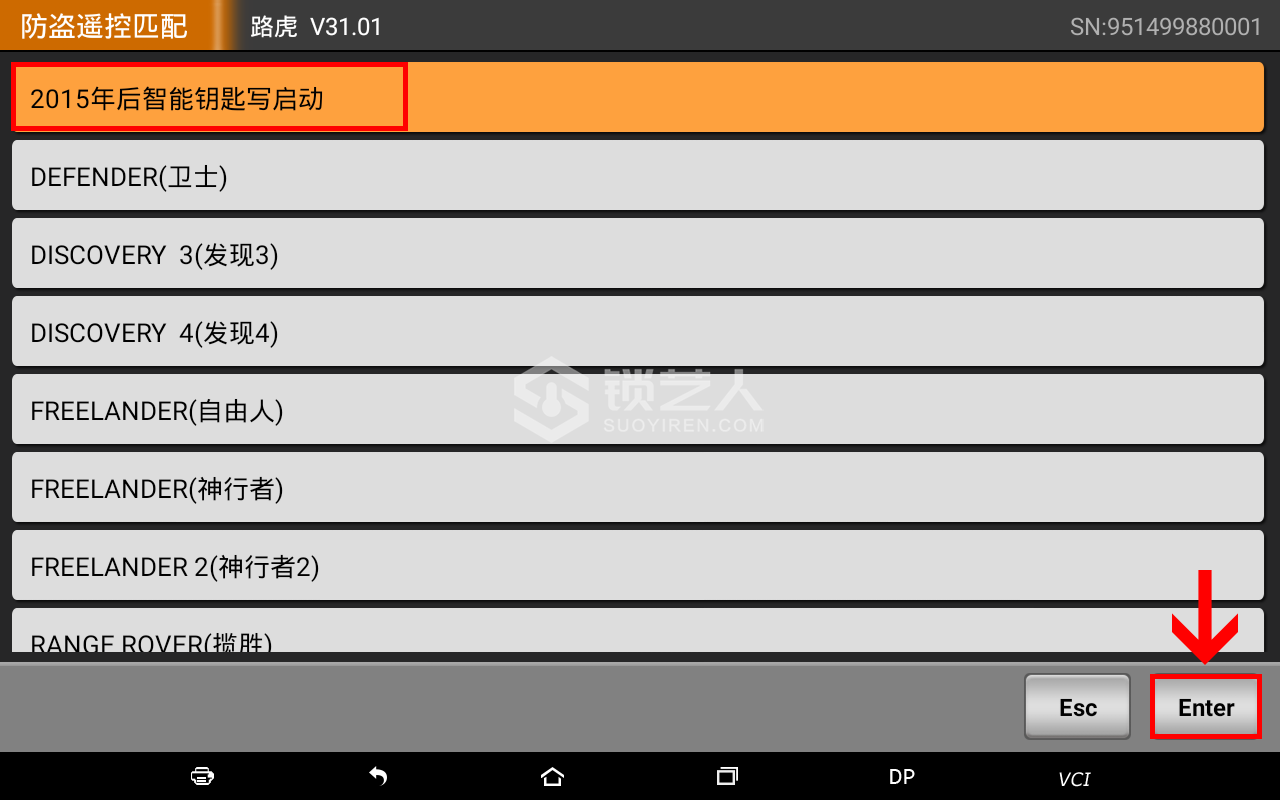

2、选择“15年后智能钥匙写启动”,点击【Enter】确定键,如下图:

3、选择“钥匙写启动”,点击【Enter】确定键,如下图:

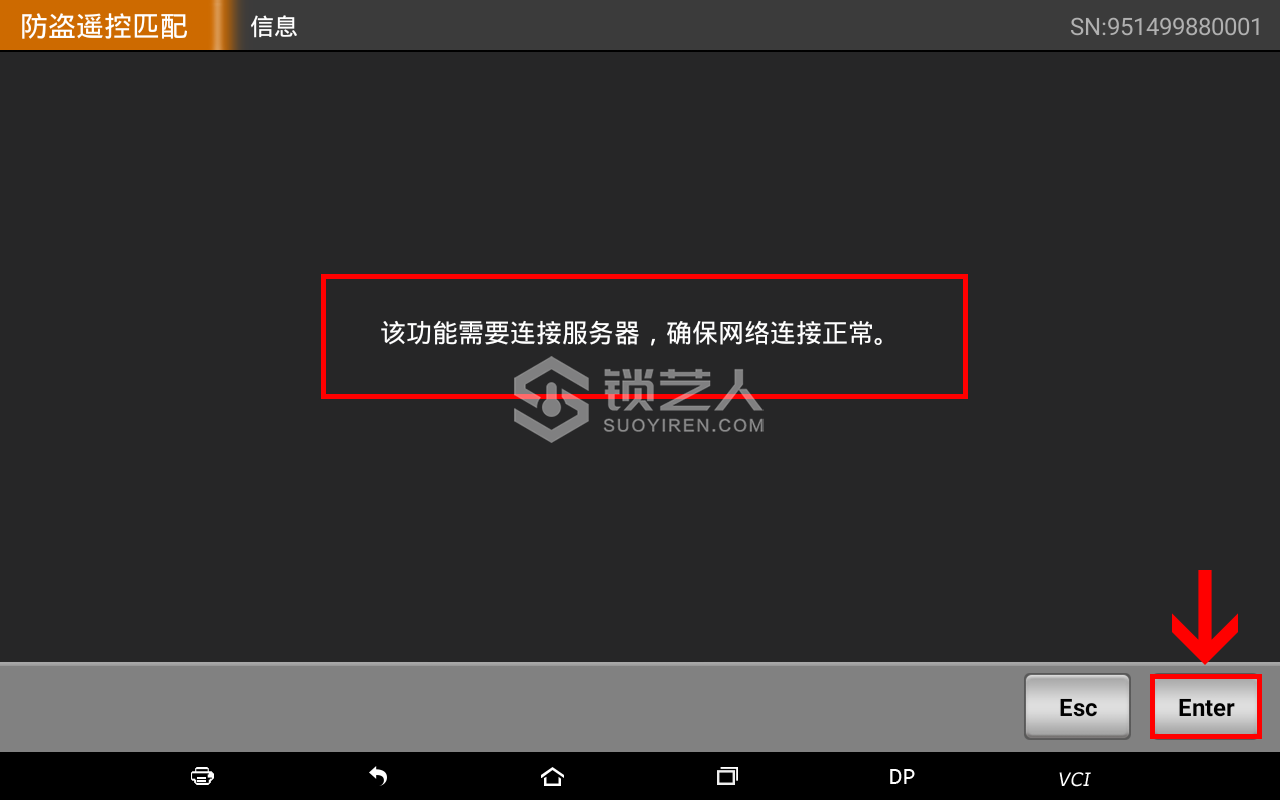

4、设备连接WIFI,无WIFI网络的可以连接手机热点,确保网络连接正常后点击【Enter】确定键,如下图:

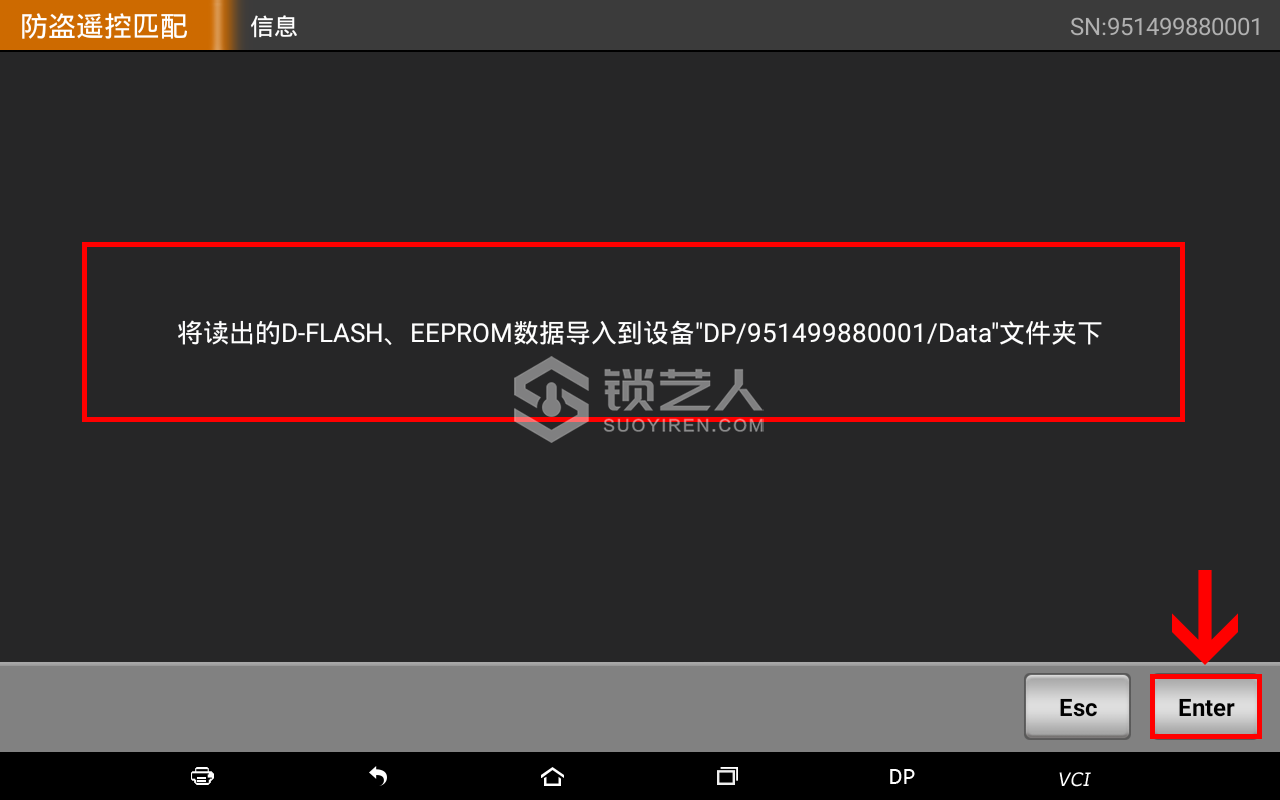

5、提示将编程器读取的FLASH、EEPROM数据拷贝到设备对应的文件夹里面,注意需要事先拷贝好数据再继续,如下图。

6、选择“D-FLASH.bin”数据文件,点击【Enter】确定键,如下图:

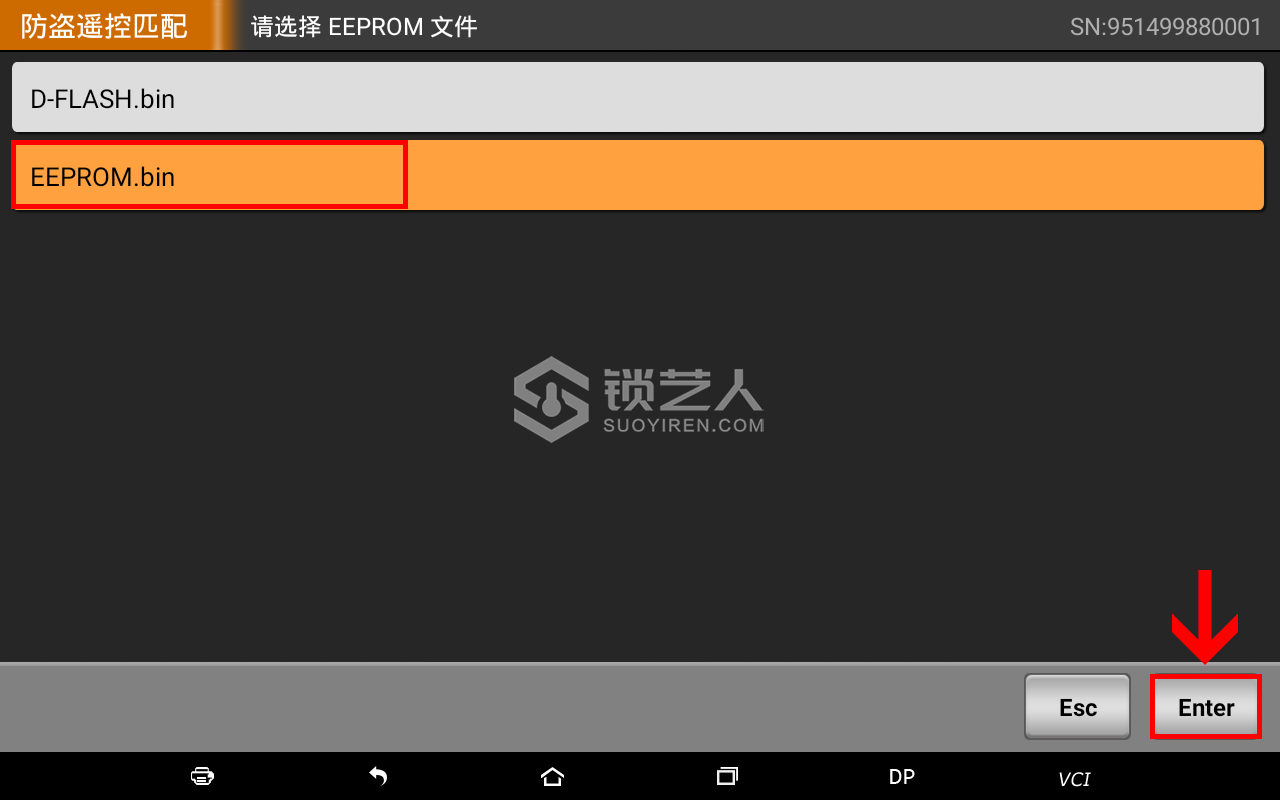

7、选择“EEPROM.bin”数据文件,点击【Enter】确定键,如下图:

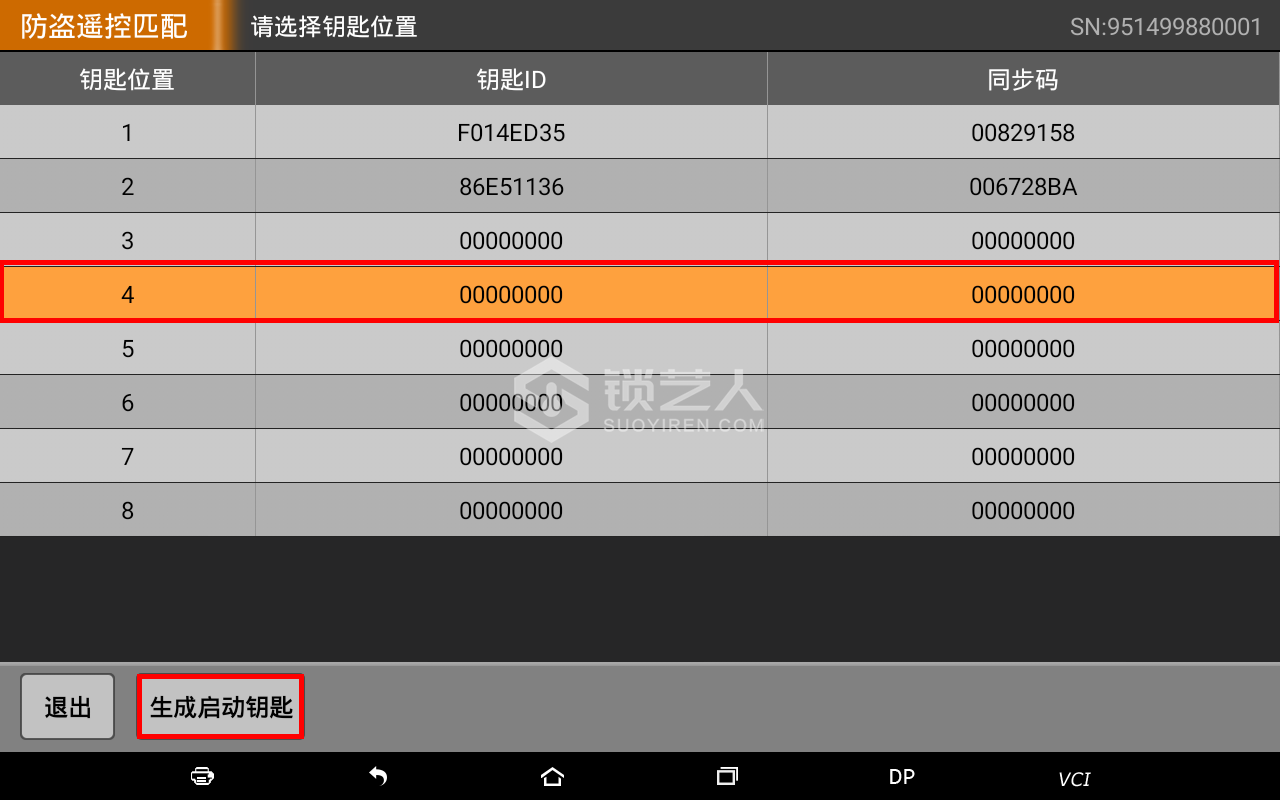

8、在空白的位置中,选择要写入的钥匙位置,然后点击“生成启动钥匙”(ID全为0的是空白钥匙位置),如下图:

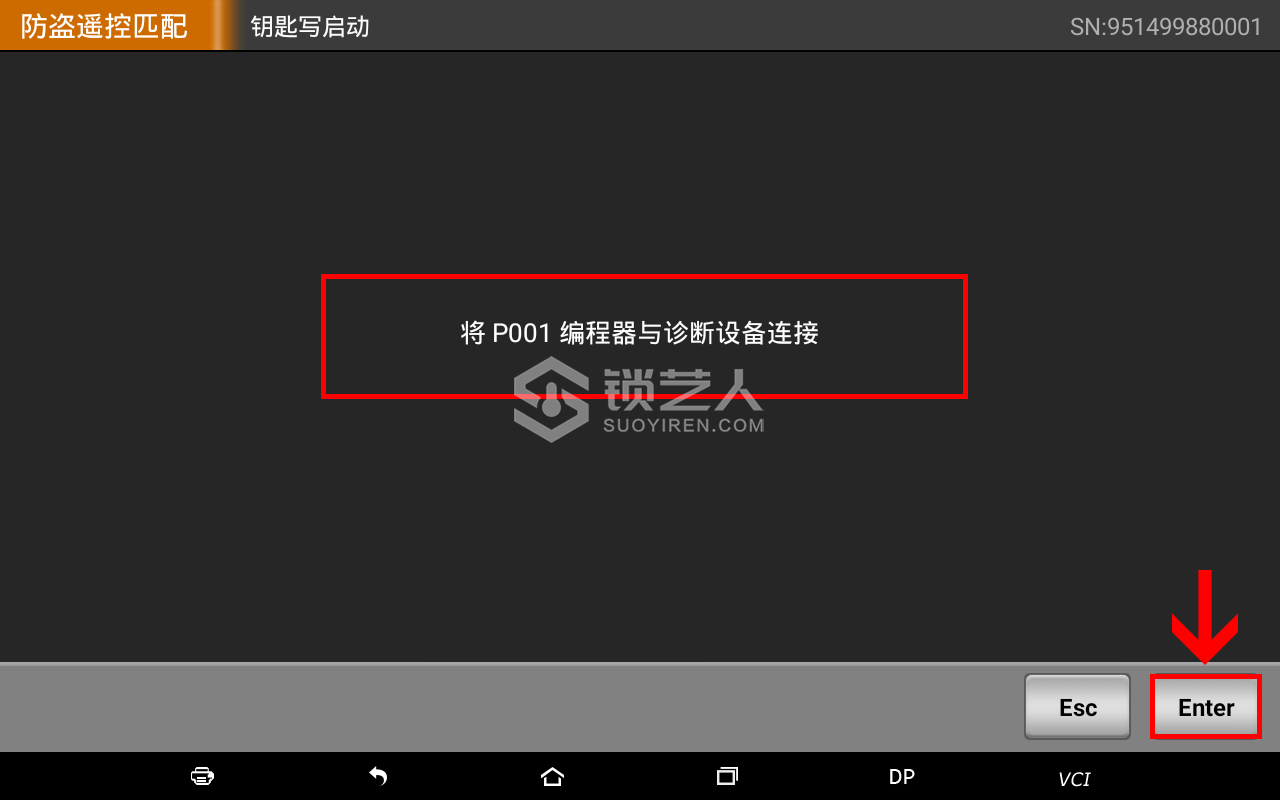

9、插上P001适配器,使编程器与设备连接;

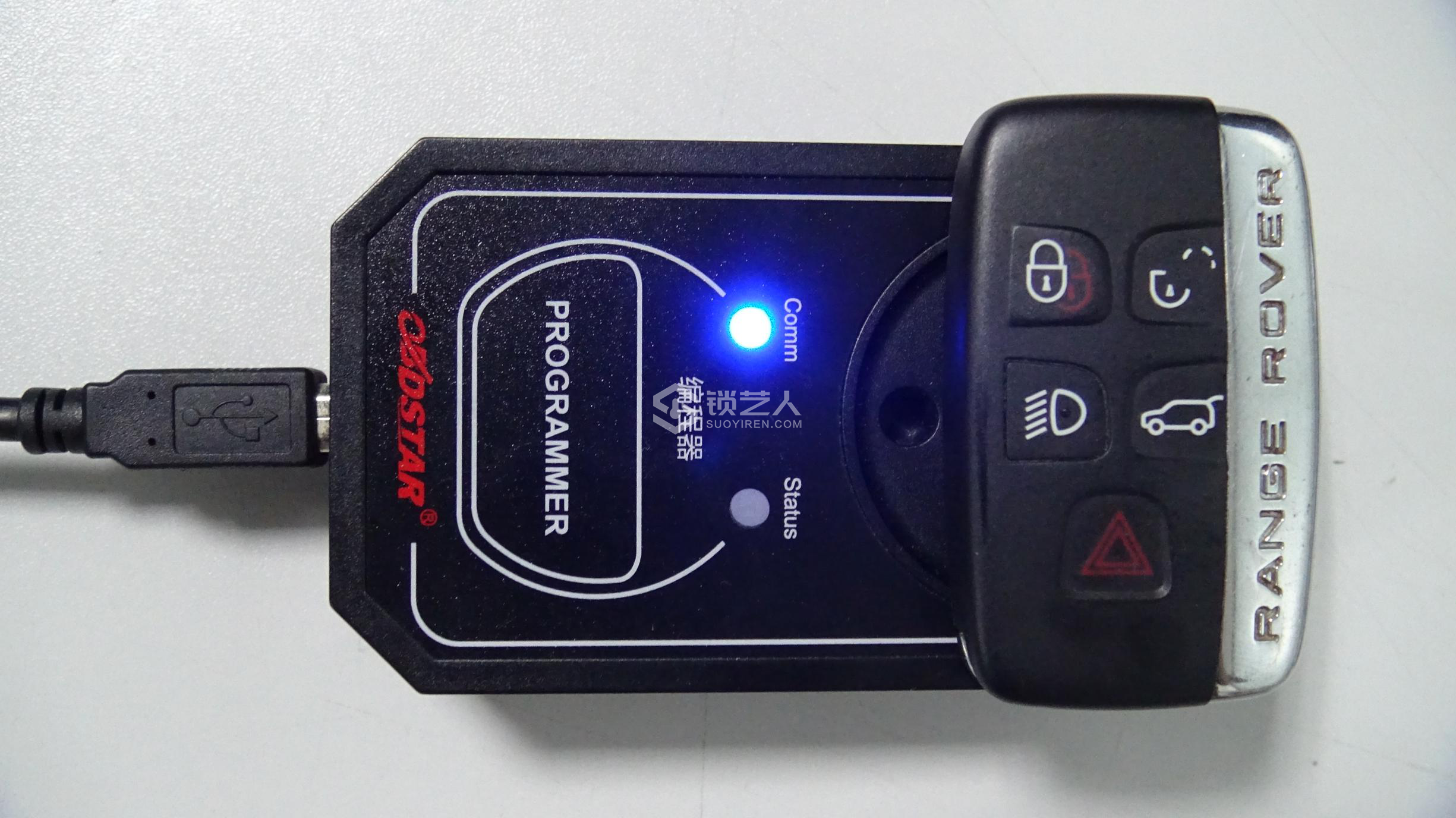

10、将新钥匙平放到P001适配器卡槽上,如下图:

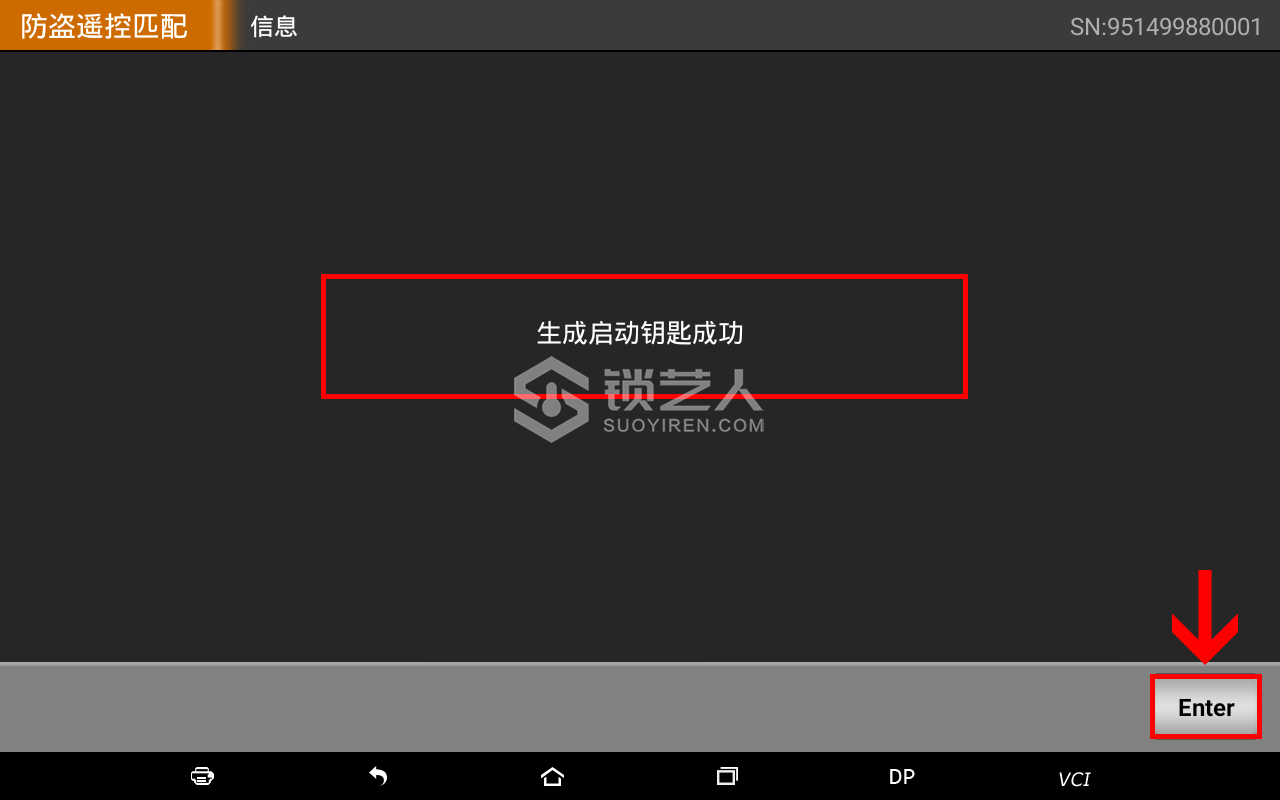

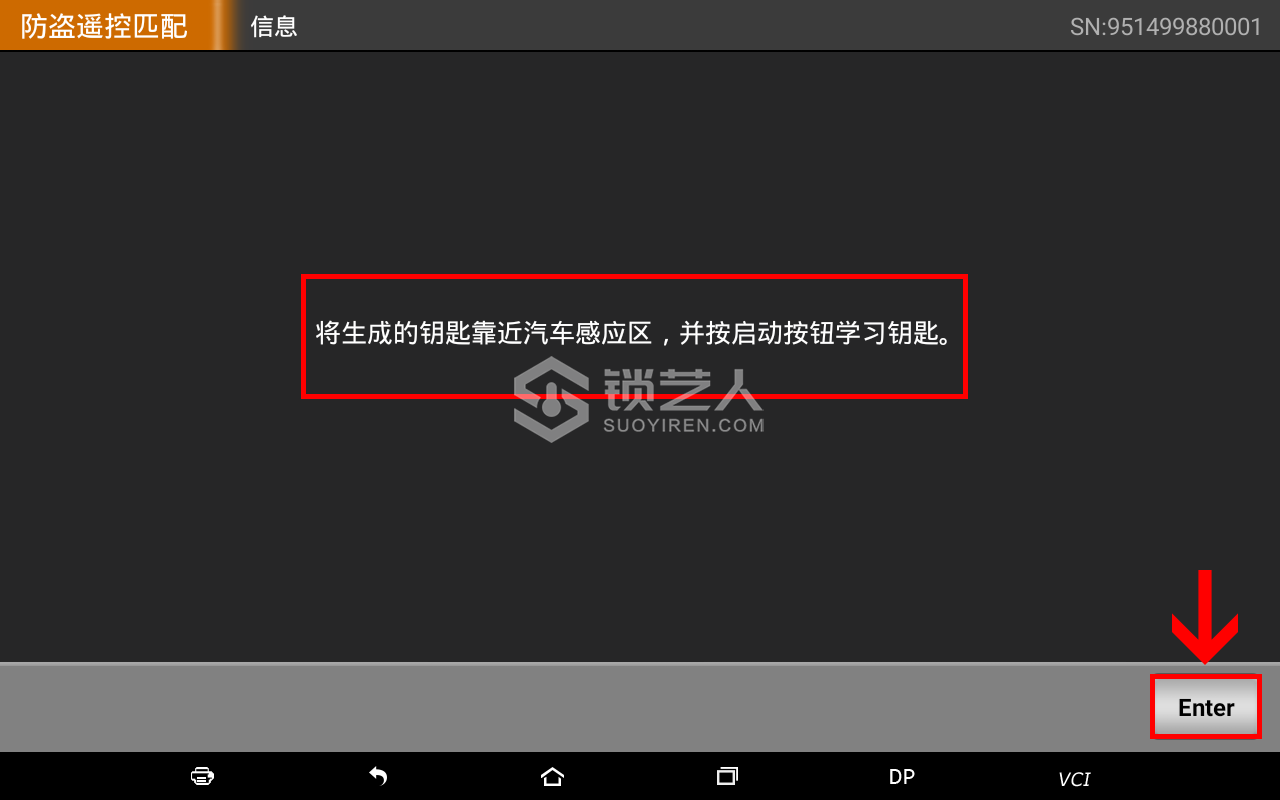

11、钥匙生成成功,点击【Enter】确定键继续,如下图:

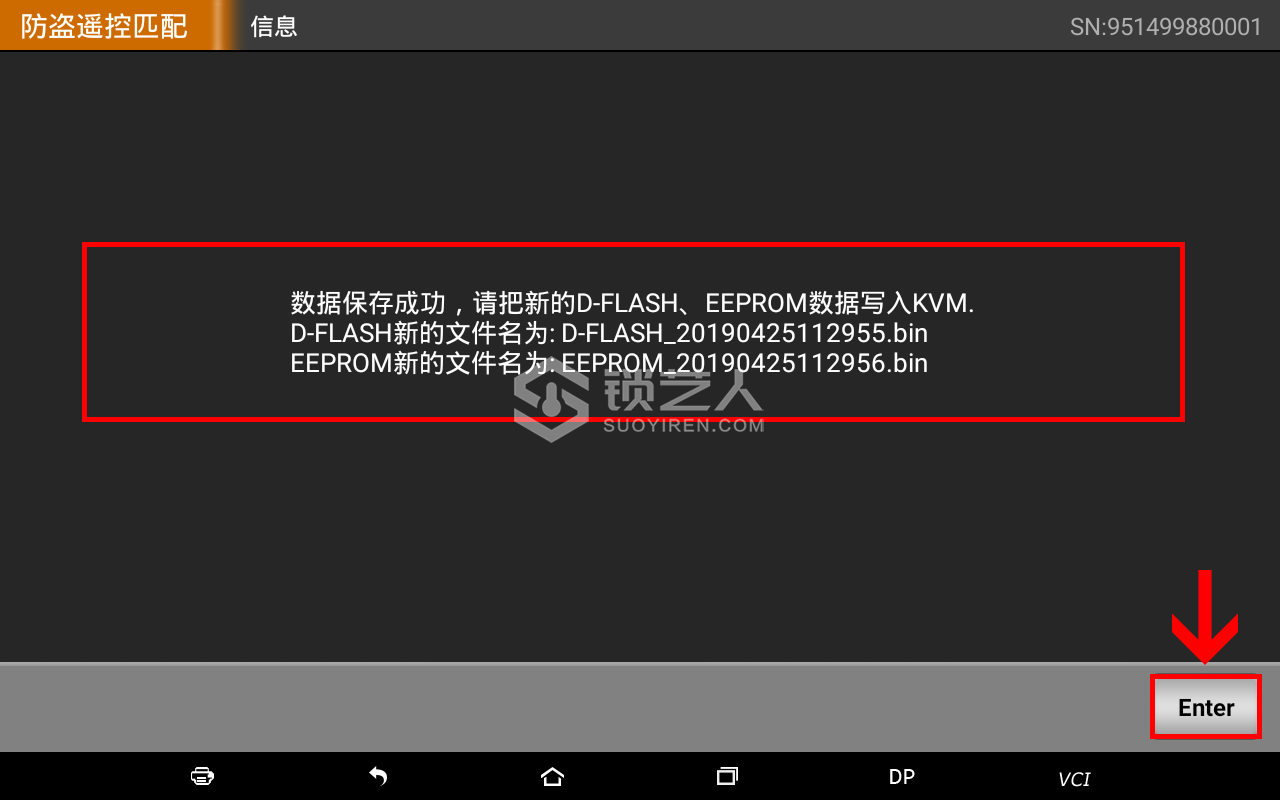

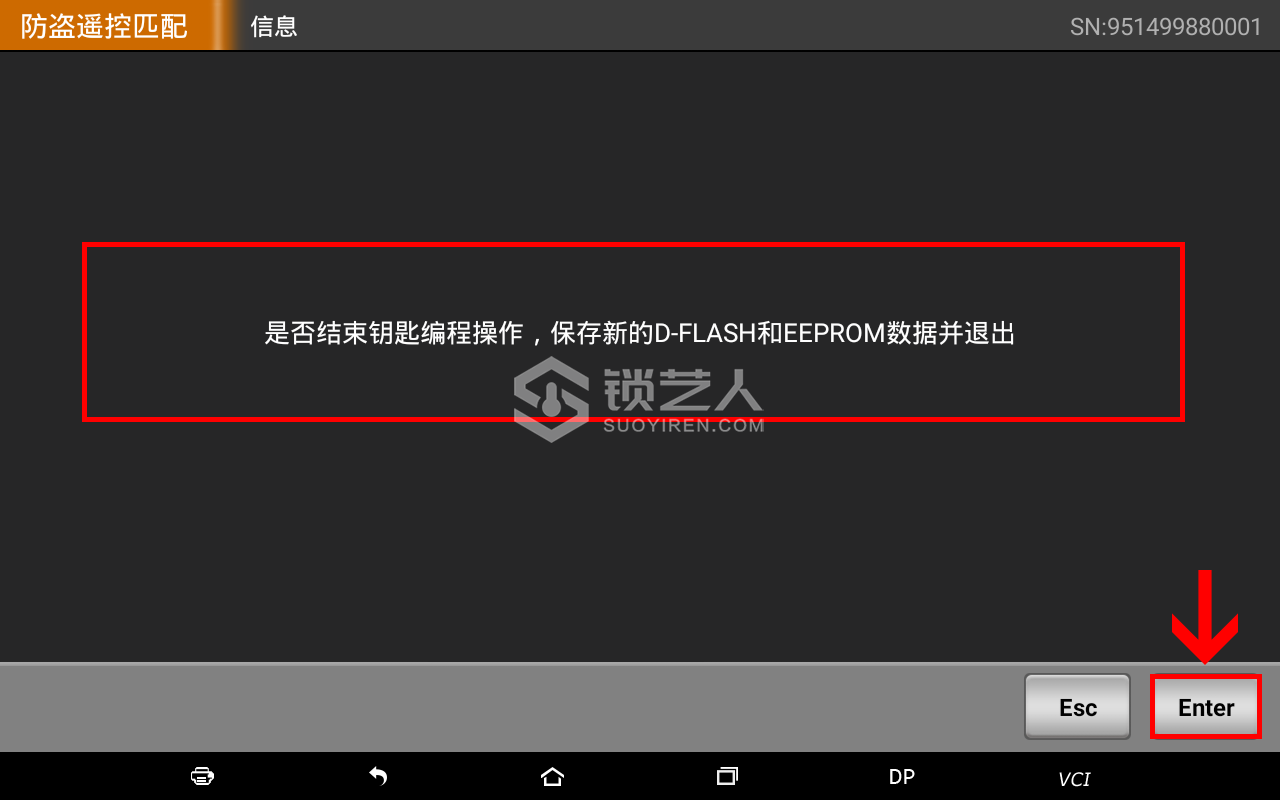

12、按Enter,确定保存新生成的D-FLASH和EEPROM数据文件,文件名为:原名称+当前日期、时间;

13、将新的D-FLASH和EERPOM数据从设备中拷贝出来,使用编程器写入KVM/RFA模块;

14、将KVM/RFA模块装回车上,然后测试所有钥匙是否可以启动车辆,完成。

注意事项:

1、清除钥匙和写启动步骤基本一致,清除之前,先执行钥匙ID读取,识别现有的着车钥匙ID,以免清除错误。

2、15年后智能钥匙系统的车型有:揽胜、揽胜极光、发现、神行者...等。

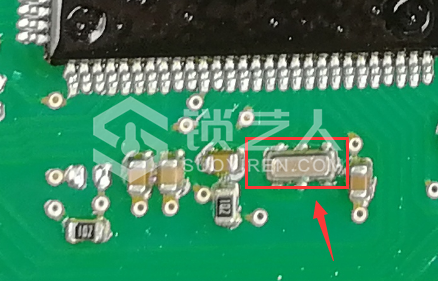

3、读取加密类型的数据时,焊接3脚晶振容易损坏,损坏之后原车钥匙无线启动失效,必须贴启动按钮启动,新钥匙无法启动,建议事先备好3脚晶振,型号:CSTCE16M。
