宝马车系防盗系统介绍以及宝马EWS系统 遥控器的匹配方法

宝马车系防盗系统介绍

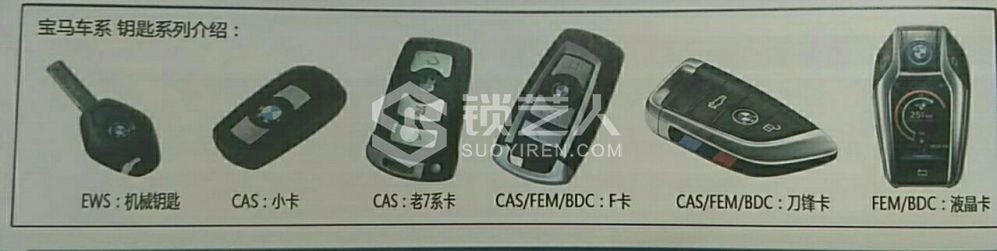

宝马车系防盗系统分类
( G$ Y- `9 W, D0 ^' i% t& ~6 B
" z; i" V0 k, V2 `0 A第一种:EWS系统(EWS系统包括: EWS 1, EWS2, EWS3, EWS4)
第二种:CAS系统(CAS系统包括:CAS1, CAS2, CAS3, CAS3+, CAS4, CAS4+, )
第三种:新款集成FEM、BDC系统 (集成系统包括: FEM系统, BDC系统)
宝马车系匹配钥匙其实并不难做,主要是我们要对车系的防盗系统的认识和理解,然后根据不同的防盗类型,使用相应的四方法匹配即可,不需要了解车系中的某一款车怎么做,只需要了解以上三种系统的匹配方法即可掌握宝马全车系的匹配。下面我们将根据不同的防盗类型，单独进行讲解。
- b! I2 j# b! [# T" ^
# A! T- u/ @0 z  [, N& TEWS防盗系统讲解:
( G5 o2 `$ a( u' f( t
EWS系统包含的车型和年份: (05年以前的3系、 04年以前的5系、 11年以前的X3、 07年以前的X5. 08年以前的Z4)
m4的806年宝马X5

8 j( r8 F; A, U; s" |本案例讲的是06年宝马X5
6 ?6 ]7 `) Z0 b2 X" p4 A
; _7 g3 u6 G- F# R* x车型: 06年宝马X5
芯片ID: 7935芯片

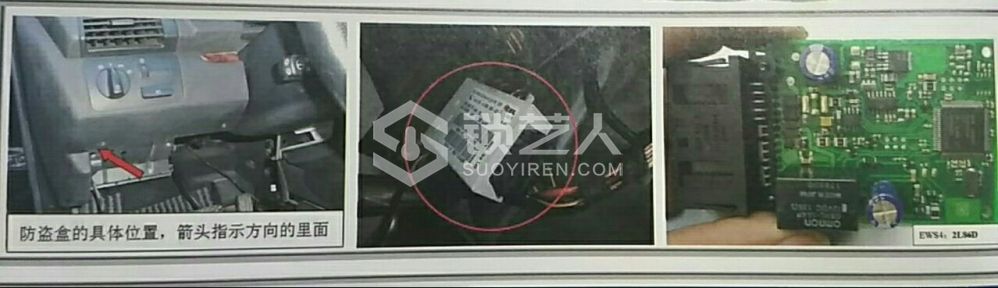

1 _3 `: n5 q1 z0 Y& a匹配设备:  R270, WDI2、Tonge ,或者AK90备注需要拆防盗盒
第一步:芯片匹配步骤

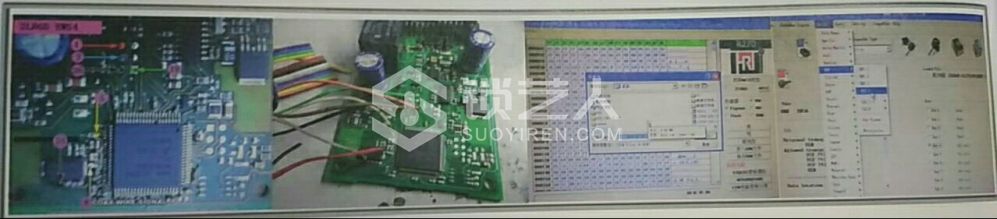

然后参照R270或者是AK90(2L86D)接线图正确接线,接线图如下图所示
: J# e6 T! l& n. r& R- ?$ P

9 c  v+ o& d6 ?2 P" a
$ m# `3 o' x, @) B" }
链接完以后,经检查确定无误后,链接R270软件,打开R270软件,选择对应的CPU型号"2L86D" 点击"读”数据读取成功后,设备会自动弹出一 个保存对话框,输入相应的命名 ,点击确定保存,
6 ^- {' e$ `, V% M* k! F( v数据保存完以后,关闭R270软件,把接线取下，把防盗盒装车,

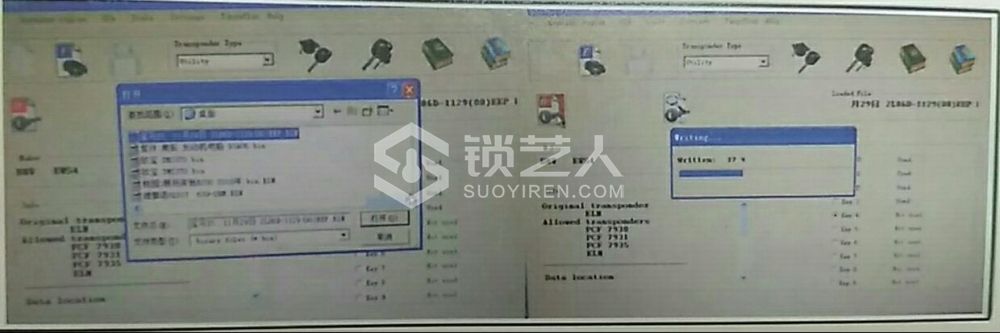

然后打开Tonge软件,选择Europe/BMW/EWS4.软件会弹出一 个打开对话框,选择刚才用R270读出的2L86D的数据,点击确定

- L8 [3 F) g+ r2 {' O- M

0 r4 D8 u$ e6 b/ ?5 }- [选择软件右侧的钥匙位,点击个现实未使用的钥匙位 ,然后把一个7935芯片让在Tonge外接盒的感应线圈里 ，点击软件中的"W" (写入) 写入完成后,软件为提示"写入成功”成功以后装车测试芯片钥匙能否启动车辆。
# c; l2 t% ]! P0 X2 h到这里我们已经将芯片部分匹配完成，由于这辆车是普通芯片的，所以我们还要对遥控器进行匹配，下面讲解遥控器的匹配方法

/ `8 p/ m" {5 c宝马EWS系统 遥控器的匹配方法:

设定方法:
下面讲解遥控器的匹配方法
设定方法:
& E& B! X8 l* S* E( }8 K# a9 ?1,在10S内完成设定
  @6 [+ M, ?, P4 ?2 {2 a  ?) i2,关闭所有车门，不要上锁

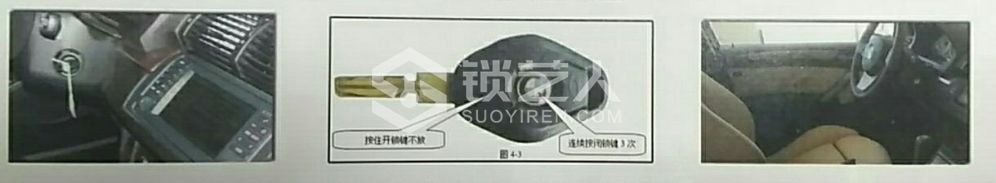

. `) @9 L3 P# C0 F- |3,将钥匙插入点火开关,打到ON挡,然后关团点火开关见下图1. 拔下钥匙

( |. _& q: ]# G$ {, a' l9 I4,按住遥控器开锁键保持不动,然后连续按遥控器闭锁键3次,见图4-3在第3次按下遥控器闭锁键时,门锁动作,闭锁和开锁,见上图3 ,松开遥控器按键,设定完成
5,若设定下一个遥控器,则到第4步门锁动作(闭锁和开锁)完成后,接着设定下一个遥控器,按住下一把遥控器开锁键保持不动，然后连续按遥控器闭锁键3次,此时锁动作,闭锁和开锁,松开遥控按键,设定成功。
5 t7 i* r8 [3 A) q: r) b) A

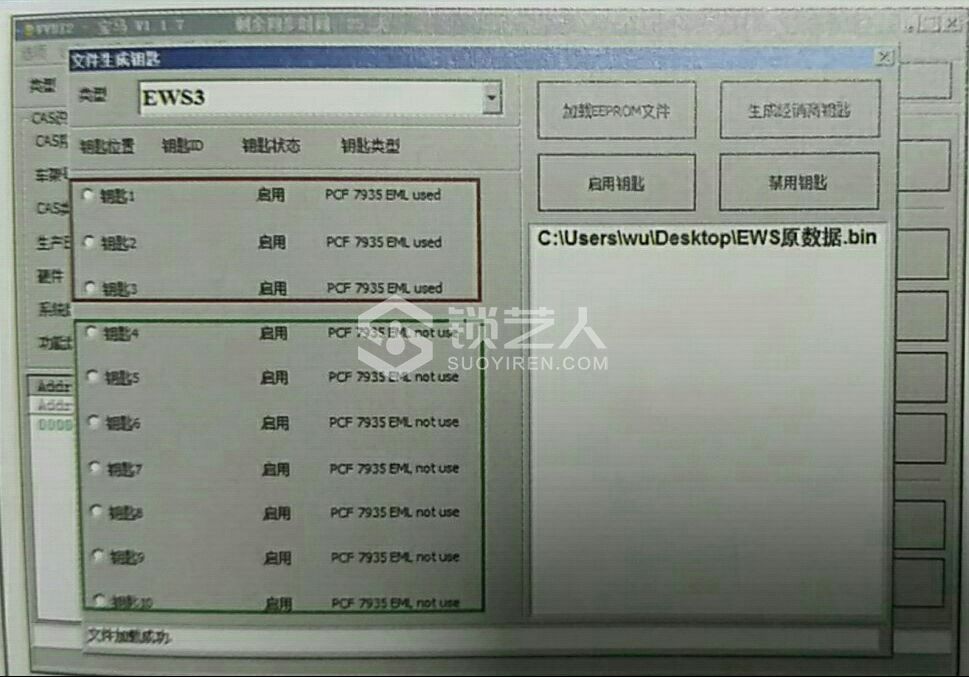

使用VVDI 2写EWS 3系统的芯片钥匙方法:
# |0 y' c) ^, S8 n, P* S

& P8 x) n6 n6 L4 m* d4 N写钥匙步骤：
8 `' Y/ Y, w8 D% v2 x0 b7 L1，编程器读取EWS数据,保存
2，VVDI宝马软件中的“文件生成钥匙”菜单
3，选择"类型
4，点”加载EEPROM文件“
9 m5 y, b  b2 O6 S  J+ a5，选择任意空白钥匙位
6，点“生成经销商钥匙
7，放入空白钥匙
2 H) C. o. s! U/ n+ `8，经销商钥匙生成成功(直接启动车辆)
注意:类型钥匙中used表示“已用”, not use表示“空白钥匙位”

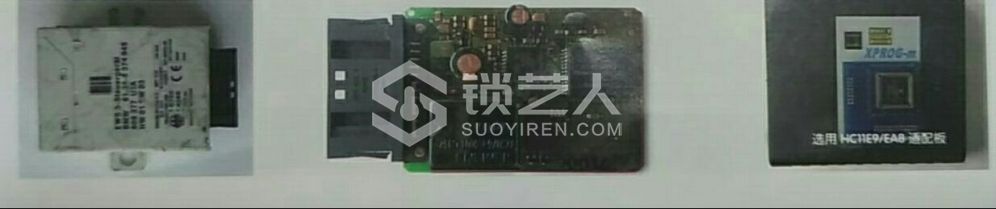

8 B6 G9 P) Y2 d! ?! d5 a3 J- Y重要:在EWS3防盗盒中我们还会遇到CPU是0D47J、1D47J、 2D47J 针对这类CPU型号我们不可以使用0D46J的方法进行免读取，这样的话很容易丢失数据拆,建议是用R270编程器或者VVDI编程器去读，避免数据丢失

CPU位"2D47J"的防盗盒属于加密储存芯片,如用以上方法去读,容易丢失数据,虽然防盗盒外观和内部线路板结构相同,但是这款型号的CPU ,只能取下2D47J ,配合相应的适配器去读(切记)
