G-BOX有两种主要的连接方式

G-BOX用于奔驰防盗CAN锁头钥匙全丢功能：采集W204，W207锁头全丢的时间降为原来的1/8以下，提升采集速度；能把W216，W164 2009+钥匙全丢密码采集插拔次数降低到零次，简化操作步骤。G-BOX需要和道通防盗诊断平板配合使用，产品稳定可靠。
* b6 t' F/ ?# [6 |/ i

0 r) X2 D4 T* L0 z6 o2 `' ]. T

; t. ^- Z7 Y3 b' D& u2 IG-BOX有两种主要的连接方式：

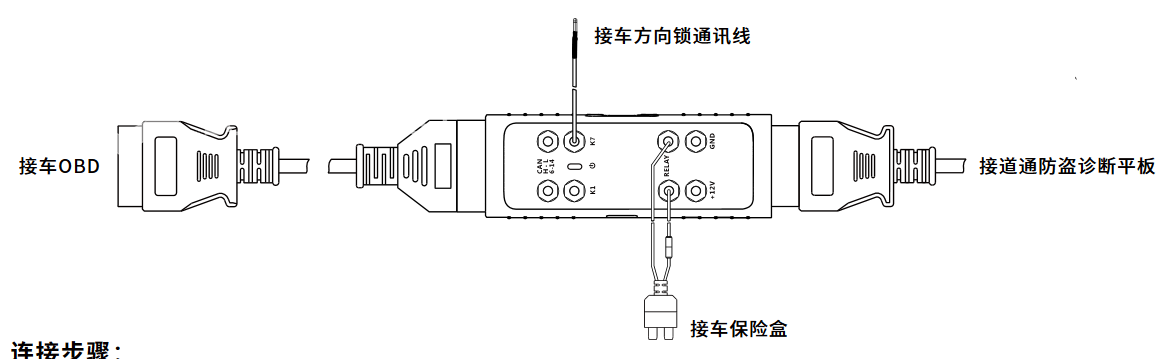

8 r) f7 G+ X5 E# Q  ?4 I  [; s1、奔驰钥匙全丢OBD操作
/ C, M" q: z7 o* H( s此种连接方式适用于奔驰锁头W204，W207, W216，W164 2009年后等车型。
+ Z4 _  W: P5 i6 q

连接步骤:
' U; a- R! V# ~8 {* B9 d/ ?1.将G-BOX连接到车辆OBD接口。
2.移除车辆锁头保险丝,使用保险丝线束，将Relay端子连接到锁头保险丝。
3.如果车辆存在转向柱锁，将方向锁插头拔除，使用K线线束连接K7到方向锁插头。
4.将G-BOX连接到道通防盗诊断平板上。
& ^: t' H/ S( Q' {$ w
; B7 m( S1 i" ~1 r2 S1 i! k

---

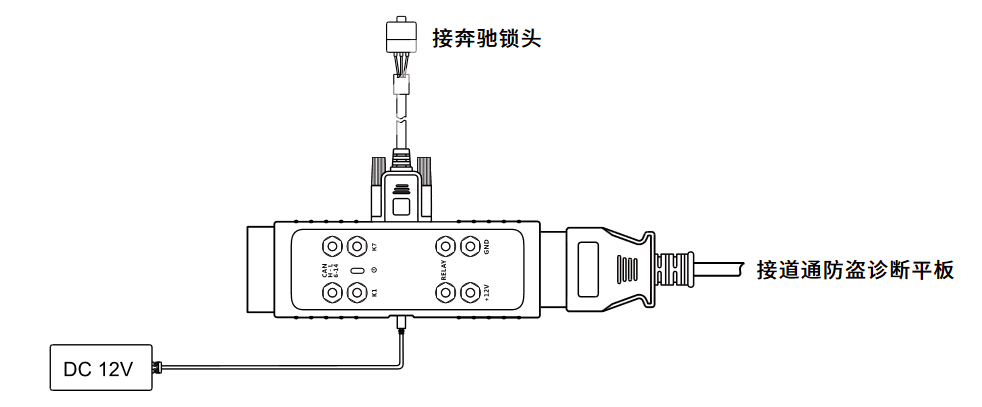

' K# b$ l8 P- q5 l' n$ D/ Y2、奔驰钥匙全丢桌面操作
# n7 e5 s% r+ d6 Q6 l此种连接方式适用于所有道通防盗诊断平板已经支持的奔驰锁头。

连接步骤:
1.将G-BOX连接到奔驰锁头。
2.使用电源适配器(DC 12V)连接到G-BOX的DC接口。
3.将G-BOX连接到道通防盗诊断平板上。
( v1 B9 H) Y# ~0 r: w- H8 a1 O
