老款王力门无损加装指纹锁详解

$ _( `4 c2 C' f  J. f. ~$ }
; \* h& M7 a2 r- Z$ }5 G老款王力门无损加装指纹锁后的效果
7 @$ ]2 f# y) I5 P% t( E6 e+ p 效果.mp4 (6.72 MB, 下载次数: 28)

2021-11-5 14:31 上传

点击文件名下载附件

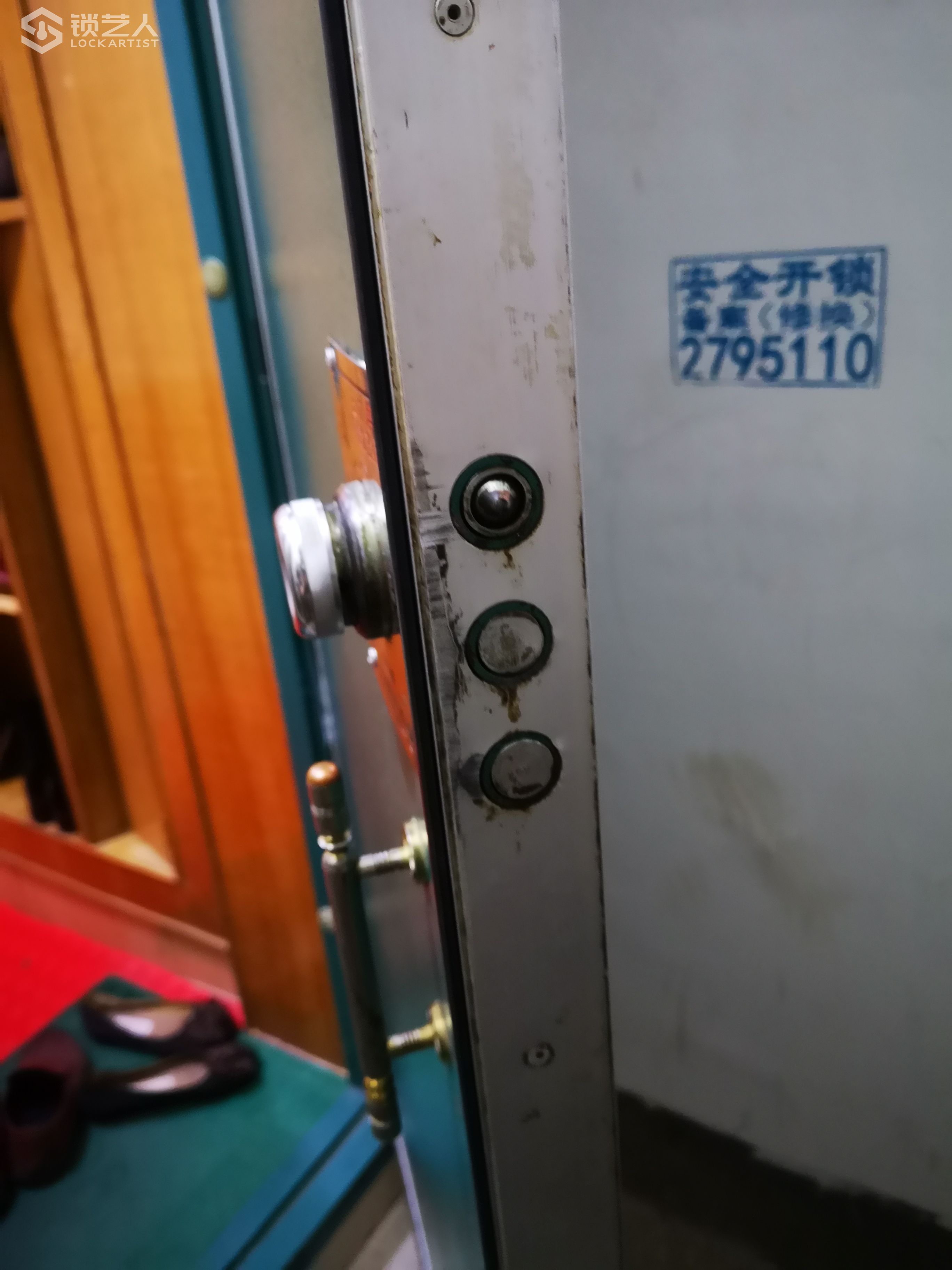

$ x# B5 x) d- q6 J1 D! c! ^老款王力门，由于使用的用三爪锁体比较特殊，门也只有45mm厚，而锁心距却达到了90mm，要无损安装指纹锁是一件非常难的事。
用现在流行的锁具安装，对门及门框的改动非常大也非常难，特别是门里面钢板很难处理，门改动后还留下老痕新印，客户很难满意。
# m% @/ C0 N2 N! `/ w如何让这老款王力门用无损地用上指纹锁是件令人头痛的事情，经过试验，终于无损安装上了。原门锁心距达90mm

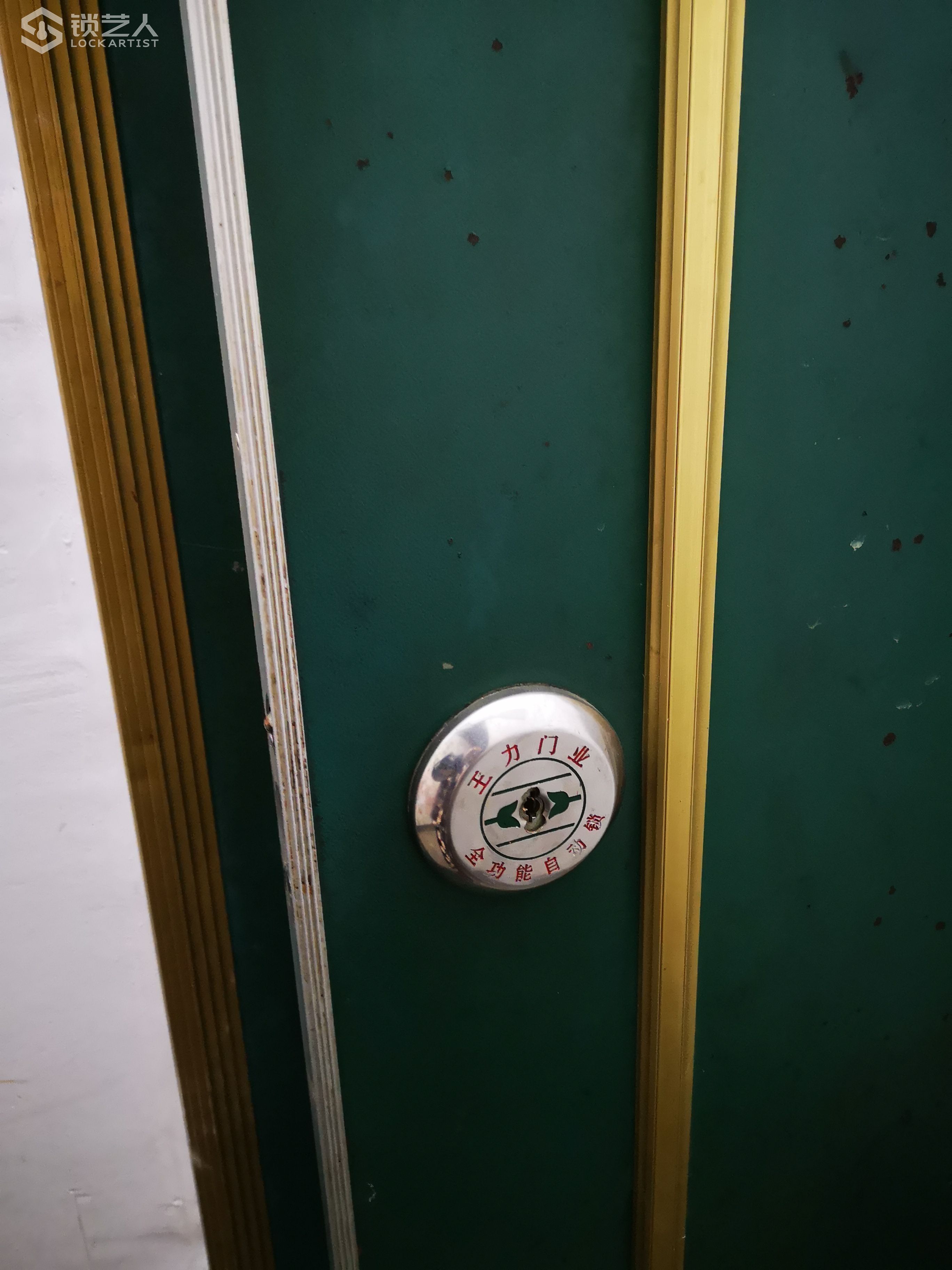

! E8 N" B% g# M- L用自动锁
8 e3 d0 I( W, X1 `; T3 R$ ?' u0 u

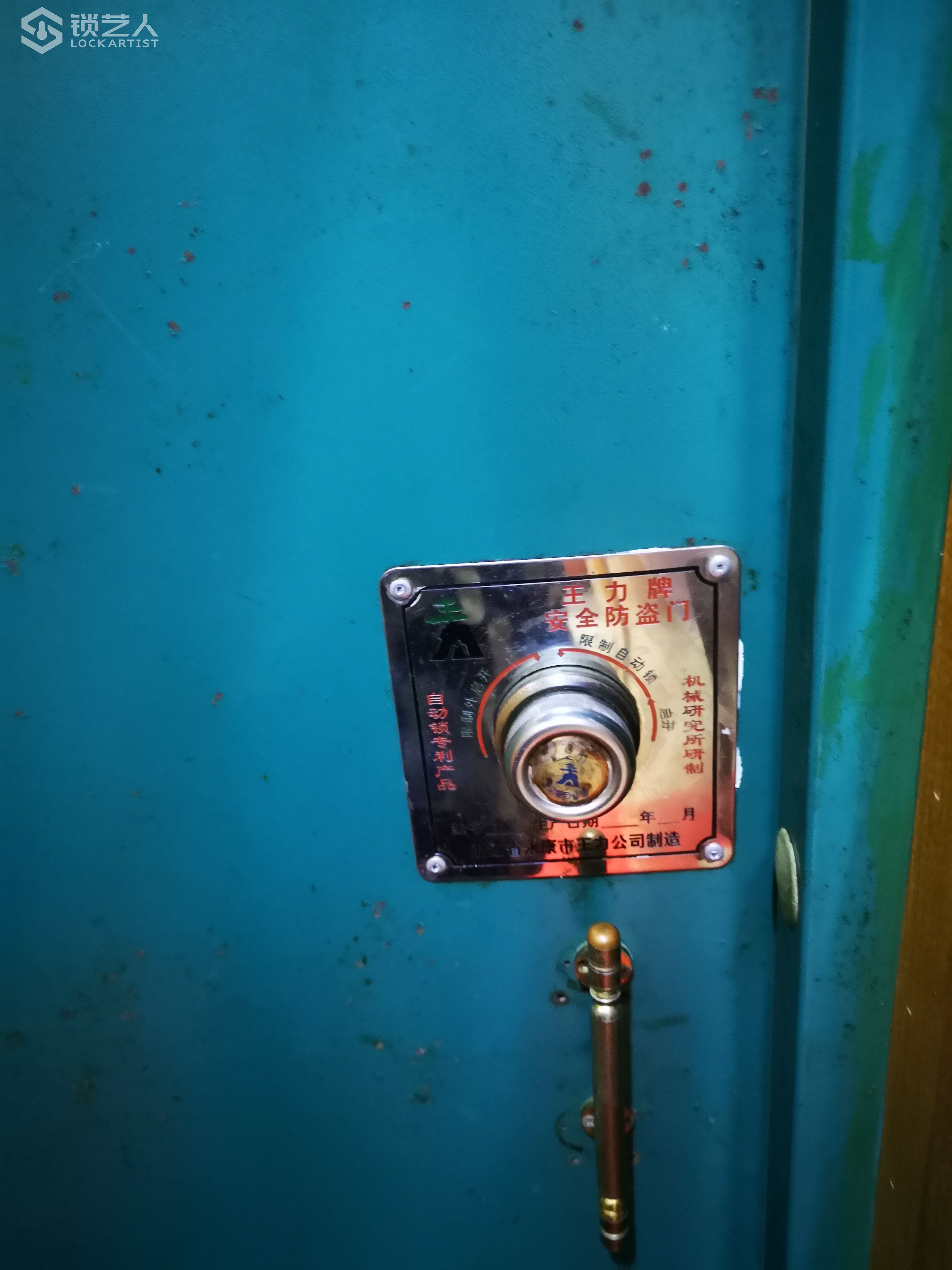

5 J: k/ p' a' D里面开锁为旋扭。
) f8 p* R7 c. x0 a- v

8 ~& H; T! S2 D4 h6 P一、加装方案：
先后设置了几种加装的方案，通过试验，都不理想，最后确定下现在使用的方案。本方案为：保留原开内旋扭开门及反锁方案，保留外钥匙开门及反锁方案，另加一套指纹锁开门方案。
4 Z- Z. E6 Y, h/ P另加的这一套指纹开锁方案传动部件的设置是关键，通过试验，设置在原锁芯上最为合宜。

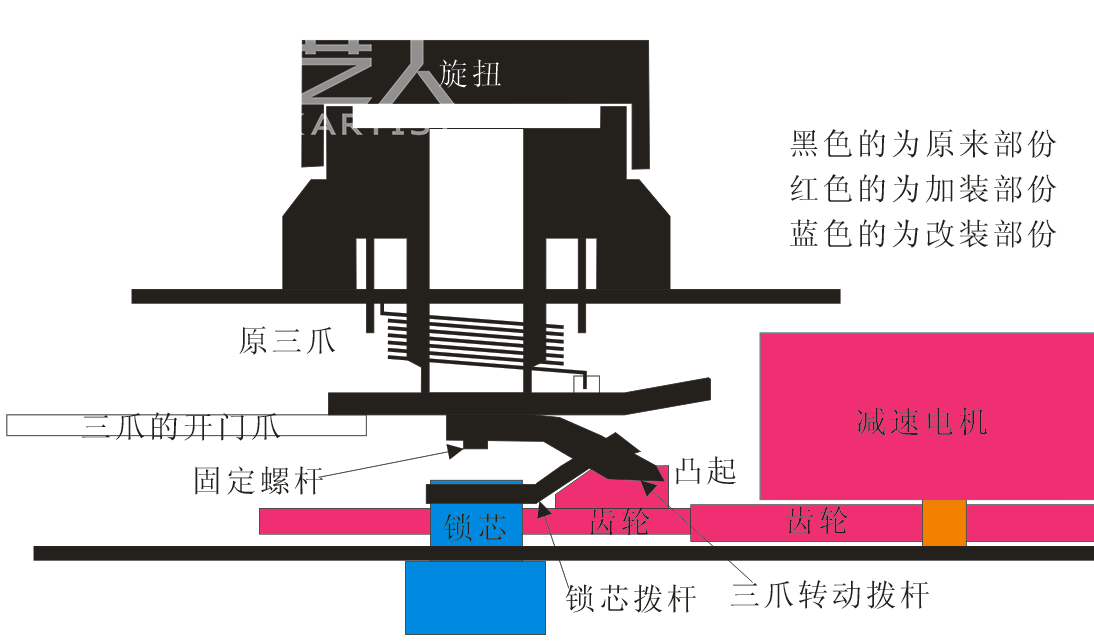

& v( y' c/ f& W+ U( H2 n0 a加装的示意图见下：
# M. a) K# {* n* {  x* Z( m& S9 l
将原锁芯轴加长5mm，在轴上加一个带轴承和凸起的齿轮，齿轮由减速电机齿轮带动。
当减速电机旋转时，带动锁芯上齿轮转动，齿轮上的凸起带动三爪转动拨杆转动，从而实现开锁。


补充内容 (2021-11-5 16:30):
2 J' t, h0 E% ~8 k4 g/ u2 b$ s详细制作图解由于权限问题，传不了图片了。后面有权限时再一步步把图片传上来。

: ~9 A8 P. _5 U' a0 C补充内容 (2021-11-8 07:46):
4 C  u2 u/ k7 p' @1 l4 |详细制作图解在17楼

这个很难？加俩铁片贴上不就ok？

来自安卓APP客户端

创意是好创意，现在已经出了专用的了

来自苹果APP客户端

？？？？？？？？？？

来自安卓APP客户端

有自动锁样子的指纹锁

来自安卓APP客户端

啥意思哦？？？？？？？？

来自苹果APP客户端

+ ~7 ^! s4 a( l0 j6 ]
二、具体实施：
2 g5 l" _5 B, f2 p" ^3 A1、改动除门外的其它部件
A、锁芯的改动，是成败的关键。

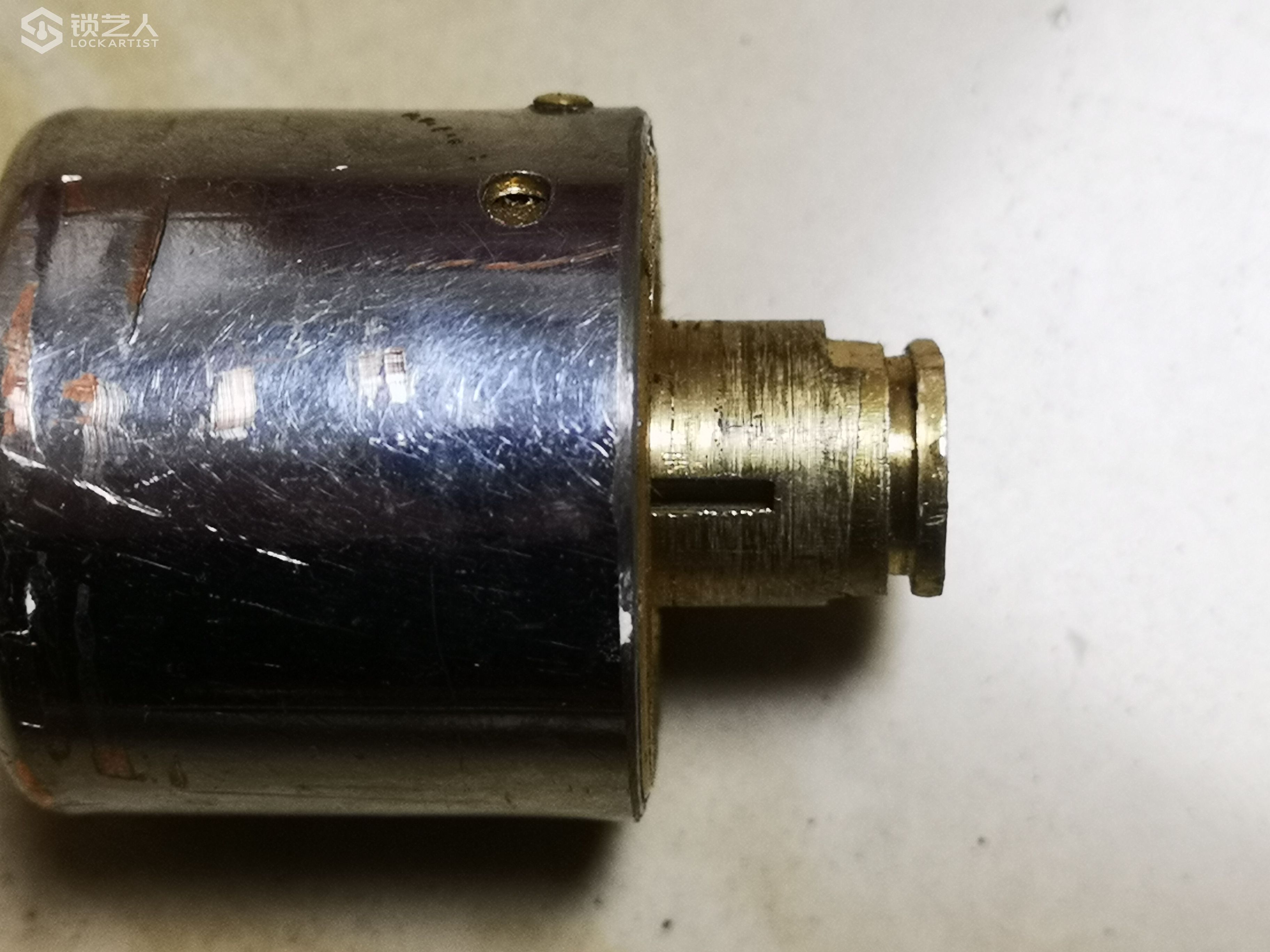

$ y5 T0 S4 T; I要将原长度只有7mm的锁芯轴加长5mm，是一件非常难的事情

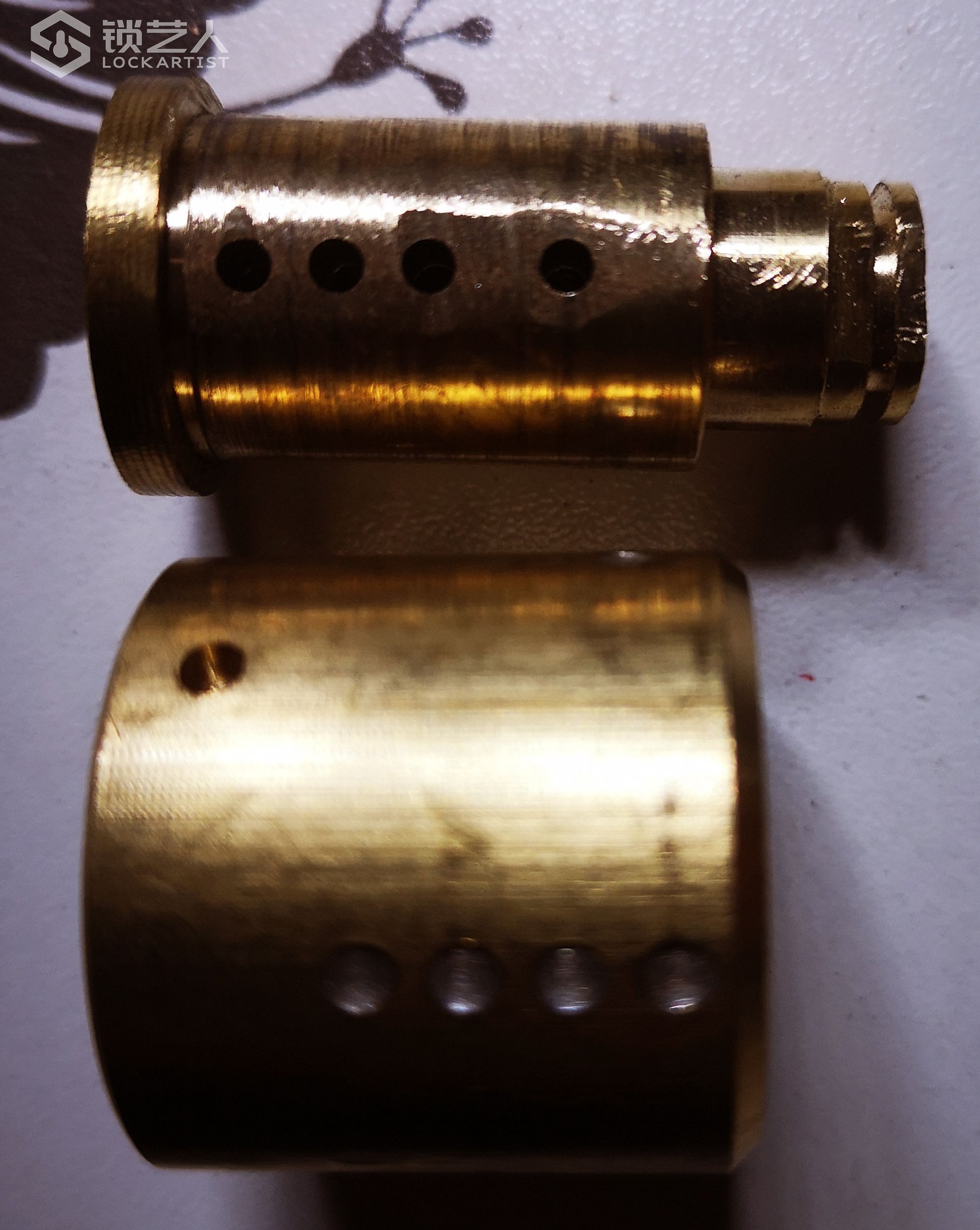

' a4 f. q% M' n5 V; W0 i原门为22mm锁芯，购一支28mm锁芯，取下加工，可完美解决问题，加工的轴前端直径为12mm.
: Z5 ^" _0 m5 w: O0 _1 [6 o# R

4 W. U4 J8 @3 J至于装配，自己动手吧
% q# ?  n; [7 v# j3 V) M& T
) q! K! e! r4 O" X3 H! s" nB、转动齿轮

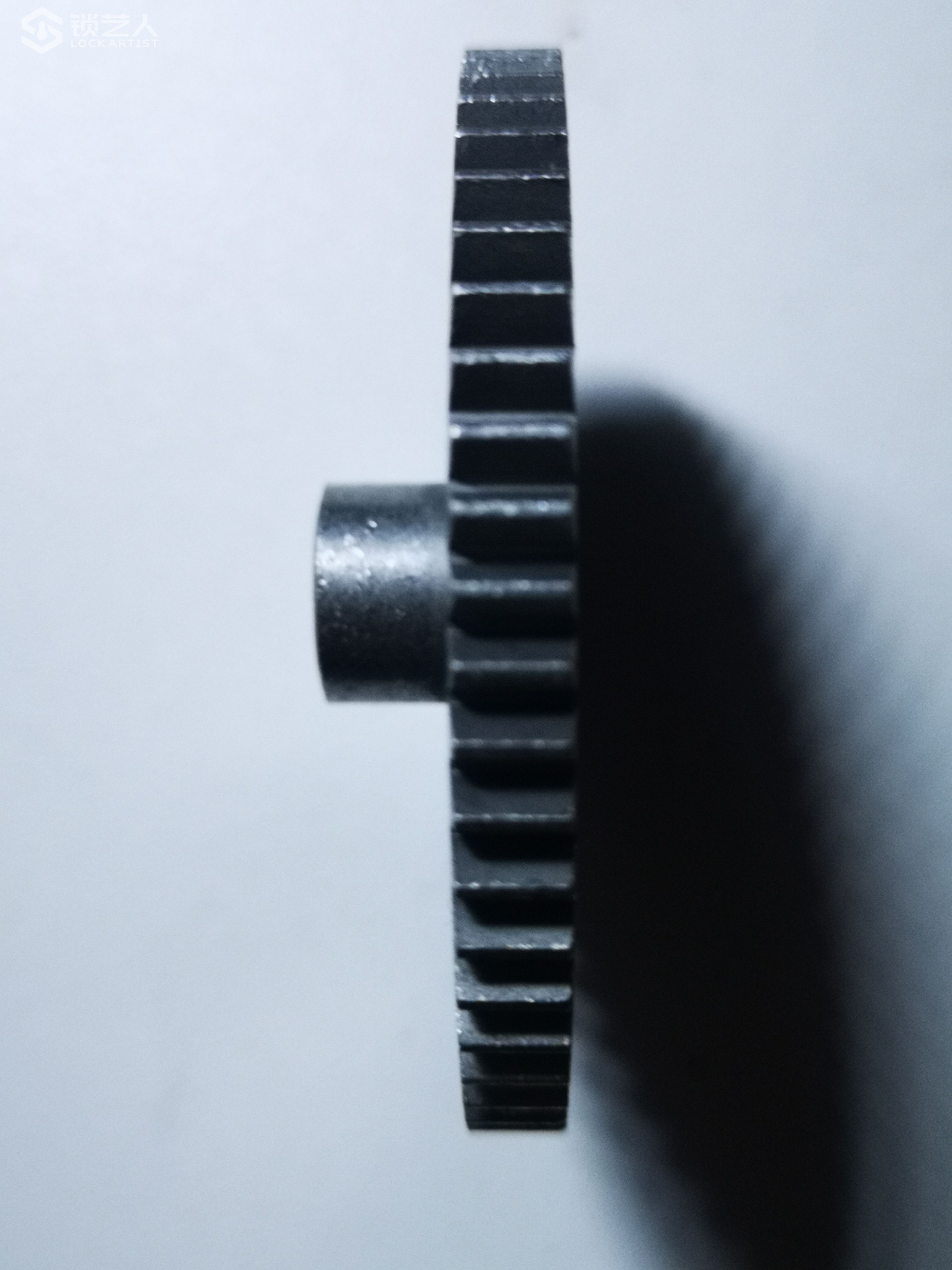

TB上购的1模56齿齿轮，这齿轮太厚，只能加工切为2个，厚度4-5mm的

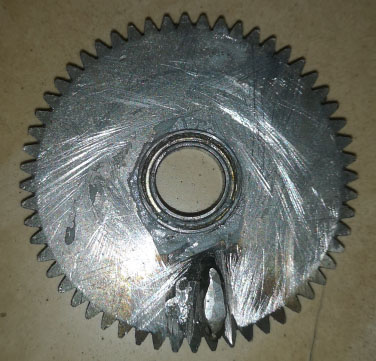

齿轮再加工，中心开孔为18mm，安装上一个18*12*4mm的轴承，可加胶固定。
& u: X' }( E- Z0 H- y7 @在齿轮上焊接一个凸起。
. Y( f5 U2 B' d( V# ]0 H5 [
( j8 C. ^* l4 m6 P% u8 s* g
( \( p( n, j5 M1 A! u+ O" D今天已不能传图了，明天再上详细方案。
! K3 E/ n. P- D' S

* v# h$ u- B6 U8 C) ]" S( D
# R7 k: j. s1 w* ^; [
2 P+ i/ {/ _  J, A* T

没有一张实物图来的实惠

来自安卓APP客户端

看不懂？？？？？？？？

来自安卓APP客户端

可息没有编辑完成就不能传图片了。

这个我装了好多了

来自安卓APP客户端

盖不住的洞弄两个铁皮搞上去就好了   就是麻烦一点

来自苹果APP客户端

看着挺麻烦啊！！我几年没见到过这种老门了

来自安卓APP客户端

学习一下，感谢分享

来自安卓APP客户端

王力专用指纹锁体

来自苹果APP客户端

学习一切能学的，充实自己，学无止境
