207加装蓝牙电话(RD10机头专用模块)

2014-3-7 14:10| 发布者: 城邦| 查看: 1362| 评论: 0|原作者: 王宏军

摘要: 今天加装了一辆207蓝牙电话。安装此模块非常简单 上图说话了!首先看看需要安装的配件! 这几个插头是没有的!!!!!因为没有安装方向盘控制! 两个黑色插头是连接CD机线和CD机的转换插头。黄色线也是插着CD机 ...
今天加装了一辆207蓝牙电话。安装此模块非常简单 上图说话了!
首先看看需要安装的配件!


207加装蓝牙电话(RD10机头专用模块) - 王宏军 - 王宏军的博客《沈阳宏军标雪专修。》

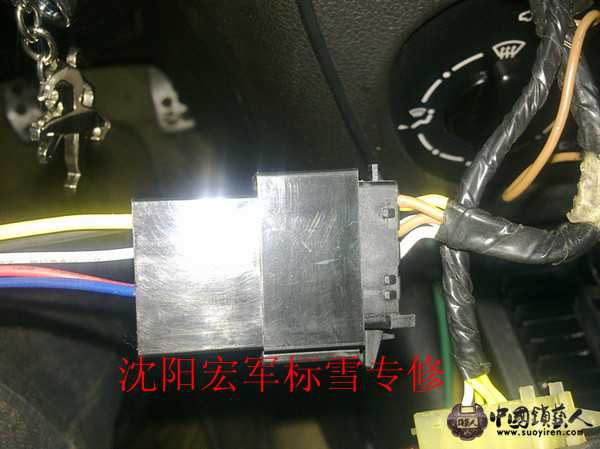

这几个插头是没有的!!!!!因为没有安装方向盘控制!

207加装蓝牙电话(RD10机头专用模块) - 王宏军 - 王宏军的博客《沈阳宏军标雪专修。》

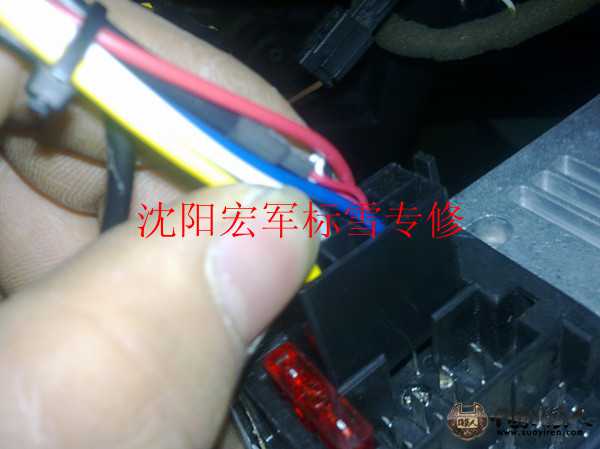

两个黑色插头是连接CD机线和CD机的转换插头。黄色线也是插着CD机上的

207加装蓝牙电话(RD10机头专用模块) - 王宏军 - 王宏军的博客《沈阳宏军标雪专修。》

 这是蓝牙模块。
207加装蓝牙电话(RD10机头专用模块) - 王宏军 - 王宏军的博客《沈阳宏军标雪专修。》
配件都已经看明白了,开始安装吧,首先将CD机拆下来

207加装蓝牙电话(RD10机头专用模块) - 王宏军 - 王宏军的博客《沈阳宏军标雪专修。》
连接线速。(此插头是蓝牙模块和CD机线束相连)

207加装蓝牙电话(RD10机头专用模块) - 王宏军 - 王宏军的博客《沈阳宏军标雪专修。》
此插头是蓝牙模块插头与CD机相连

207加装蓝牙电话(RD10机头专用模块) - 王宏军 - 王宏军的博客《沈阳宏军标雪专修。》

 这个插头是蓝牙模块与CD的一个音频输出插头。
207加装蓝牙电话(RD10机头专用模块) - 王宏军 - 王宏军的博客《沈阳宏军标雪专修。》
把刚刚上面所说的那个几个没有用到的插头抱起来!!!!!
207加装蓝牙电话(RD10机头专用模块) - 王宏军 - 王宏军的博客《沈阳宏军标雪专修。》
这是控制蓝牙模块的MP3的开关 (把此开关安装在司机侧的内围板上 以方便使用)

207加装蓝牙电话(RD10机头专用模块) - 王宏军 - 王宏军的博客《沈阳宏军标雪专修。》
这是安装好后,当MP3开关关闭CD机屏的状态。

207加装蓝牙电话(RD10机头专用模块) - 王宏军 - 王宏军的博客《沈阳宏军标雪专修。》
这是开关打开 CD机屏的状态!

207加装蓝牙电话(RD10机头专用模块) - 王宏军 - 王宏军的博客《沈阳宏军标雪专修。》
