奥迪A6轿车无法起动

[复制链接]
土豆网 显示全部楼层 发表于 2014-12-12 17:44:34 |阅读模式 打印 上一主题 下一主题 来自: 中国–陕西–西安 电信
    一辆2006款奥迪C6 A6轿车,配备2.0 FSI直喷发动机和01J无级自动变速器,行驶里程3 000 km,出现无法起动的故障现象。连接VAS5052进行检查,发现网关列表上的控制单元中大多存有“蓄电池能量管理系统6级”或者与蓄电池电压过低相关联的故障,在MMI显示屏上显示蓄电池充电状态不足10%。
) o( l5 y: d; x/ w5 h$ ~! U2 o) p; {* @8 ~. @% V7 i9 `+ K! j1 Z
    连接充电器对蓄电池进行充电后,车辆可以正常起动了,本来以为此次故障的原因就是蓄电池亏电,造成车辆无法起动,也没有进一步仔细检查,就将所有控制单元上的故障全部清除。又连续试了几次,都能正常起动,就将车辆完工交接。
2 H. q# \* A, u' Y* R
) w$ F( W" a1 t. `# W  U然而出厂不到2 h,客户就打来电话说车辆又无法起动了。将故障车辆拖回厂内,这次不仅无法起动,而且打开钥匙后组合仪表上也无任何显示。连接VAS5052,查询网关列表上的控制单元,都显示“无法到达”,也就是无法查询各个控制单元上的信息。跨接仪表板右侧熔丝支架上的网关控制单元熔丝和点烟器熔丝,强制给网关供电后,再次用VAS5052查询网关列表上的控制单元,选择05进入到起动和授权控制单元,发现存储有故障,显示总线端15供电继电器断路/短路。
  D* H, n0 p1 E" m1 f$ F. i" }# `) O* Q
: M) {3 m( z( T: x, F! J

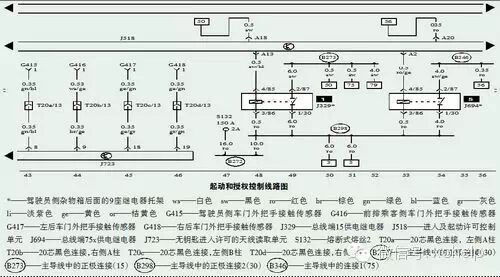

启动和授权控制线路图
0 Z8 ^( R  q4 u) z9 N* x8 m: v
查找相关线路图,总线端15供电继电器J329位于驾驶员侧杂物箱后面的9座继电器托架位置1上,电路连接如附图所示。拔下继电器,给继电器3—4脚供蓄电池电压,能很明显听到继电器“嗒嗒”的吸合声。为保险起见,更换一个新继电器装上,故障仍然一样,说明继电器J329正常。进一步检查线路,用数字万用表检查相关导线正常,包括搭铁线,没有短路和断路的地方,正极连接(30)供电11.40 V,在正常范围之内。不正常的是继电器4脚连接到起动和授权控制单元J518的A13脚无法构成回路,无论钥匙转到点火开关的哪一挡,这一路上的电压均为0 V,而正常情况下打开点火开关应该为蓄电池电压。
, V7 `$ R7 ]! N# R+ l
1 ?2 D4 k1 [! f* o: R  O( F9 z$ y( b将继电器上的吸合触点人为按下,让继电器强制吸合,则组合仪表显示正常,发动机也能正常起动。但是只要一松开触点,车辆马上熄火。既然导线、供电都没问题,那就应该是J518内部损坏了,导致控制回路无法导通。继电器不吸合,负载回路也就是接线柱15供电部分断路,车辆也就无法正常起动。" n0 e4 D4 B3 H! x- m- j- ^

3 s9 i6 K6 l* I4 i" g- K查阅维修手册得知起动和授权控制单元J518具有接线柱控制功能,也就是将接线柱15、75x、50、S和P的信息放到CAN舒适系统总线上,然后控制单元操纵接线柱15和75x的继电器,并将起动请求信号发给发动机控制单元。使用和起动授权控制单元J518内集成有用于锁止转向柱的电机和传动机构,只能和转向柱一起更换。* m9 Z+ [' s% p/ R- L2 j8 j  n( a

8 q) ?% A$ t% Y; @9 M' a( _5 @更换新的J518(包括转向柱),按照VAS5052上功能导航提示重新编码、匹配后,长时间反复试车,故障彻底排除。目前该车已行驶了17 000 km左右,故障再未出现。6 N9 O8 Q3 v' m/ Q: @! j

. J$ \5 ^4 _& V& Y5 W6 t" J0 Z1 ]1 c% K* n
) _( r& @4 u! H5 Z; h' X
! K+ U0 ~0 k4 X6 D

1 N. s: o/ y$ p+ K7 n& s

精彩评论1

金语汽车电子 显示全部楼层 发表于 2016-1-15 09:51:53 来自: 中国–河北 移动/数据上网公共出口
- I; B* @" \% U2 ^$ k
学习学习。谢谢师傅分享
