VVDI读取N46发动机电脑的接线图

显示全部楼层

老款宝马装备N46发动机电脑的车辆钥匙全丢需要从发动机电脑中获取ISN，但是钥匙全丢状态下，一些车辆无法通过OBD读取到发动机电脑的数据就无法获取到ISN，此时我们可以将发动机电脑拆卸下来，使用接线的方式来进行读取。

因为VVDI或者宝马编程专家中还没有N46拆卸在平台上的接线图，所以这里给大家先分享一下以便在工作时使用方便。

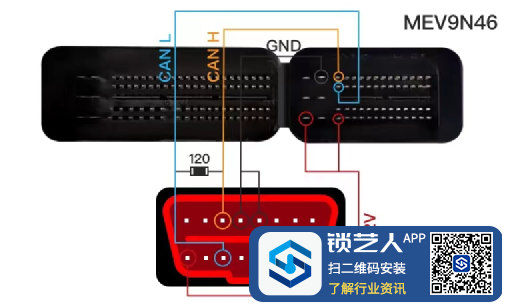

读取数据的时候需要将设备上的OBD与发动机电脑上的对应端子相连接，这其中包括CAN高 CAN低 12V和地线（此处的12V和地线是指的需要外接12V电源），并且要在两个CAN通讯线之间加上一个120欧的电阻否则无法读取。
对于动手能力较弱的师傅也可以采用全转功能线束来进行对接，这样操作起来比较简单和安全。并且线束上有4-5脚的短接开关，使用起来更为方便。

涉及到汽车钥匙的匹配掌握一些基本的接线方式和基础线束还是很必要的，毕竟完全凭借OBD就能完成的操作大家都会竞争压力也会更大。
