[欧洲车系] 高尔夫7MQB江森仪表拆读钥匙增加

  [复制链接]
瀚王锁业 显示全部楼层 发表于 2023-7-5 17:46:53 |阅读模式 打印 上一主题 下一主题 来自: 中国–四川–内江 移动
用vvdi设备拆读35XX做钥匙相信很多人都已经做过了,但是用道通设备拆读34XX应该做过的不多。我今天给大家详细分享一下。* E% Y; f; o5 _4 C  y  n7 C7 A
我使用的设备是道通小欧IM1加XP1PRO(同808加401)4 E4 ~5 M/ d, h, N0 k; P& u, H

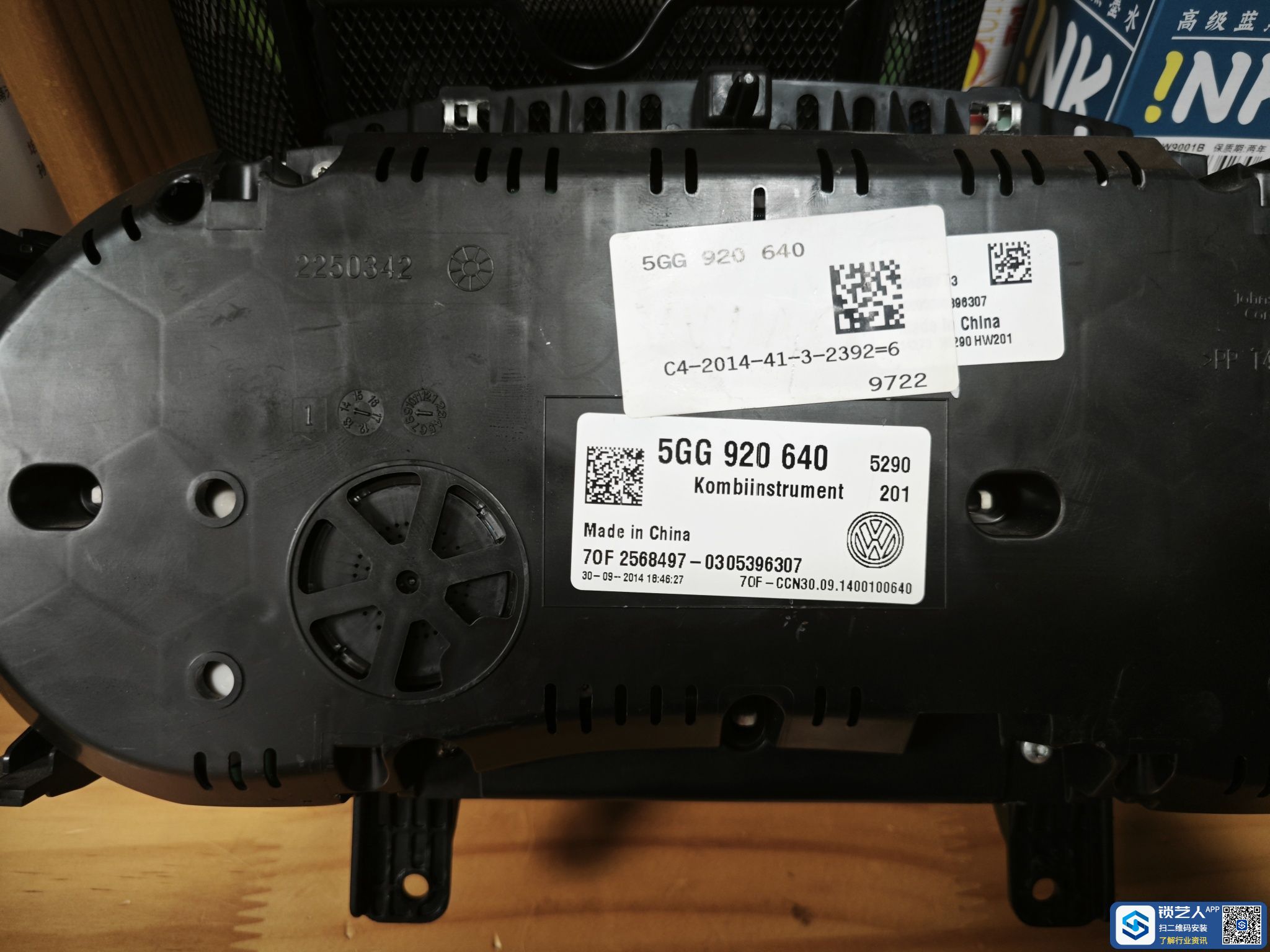

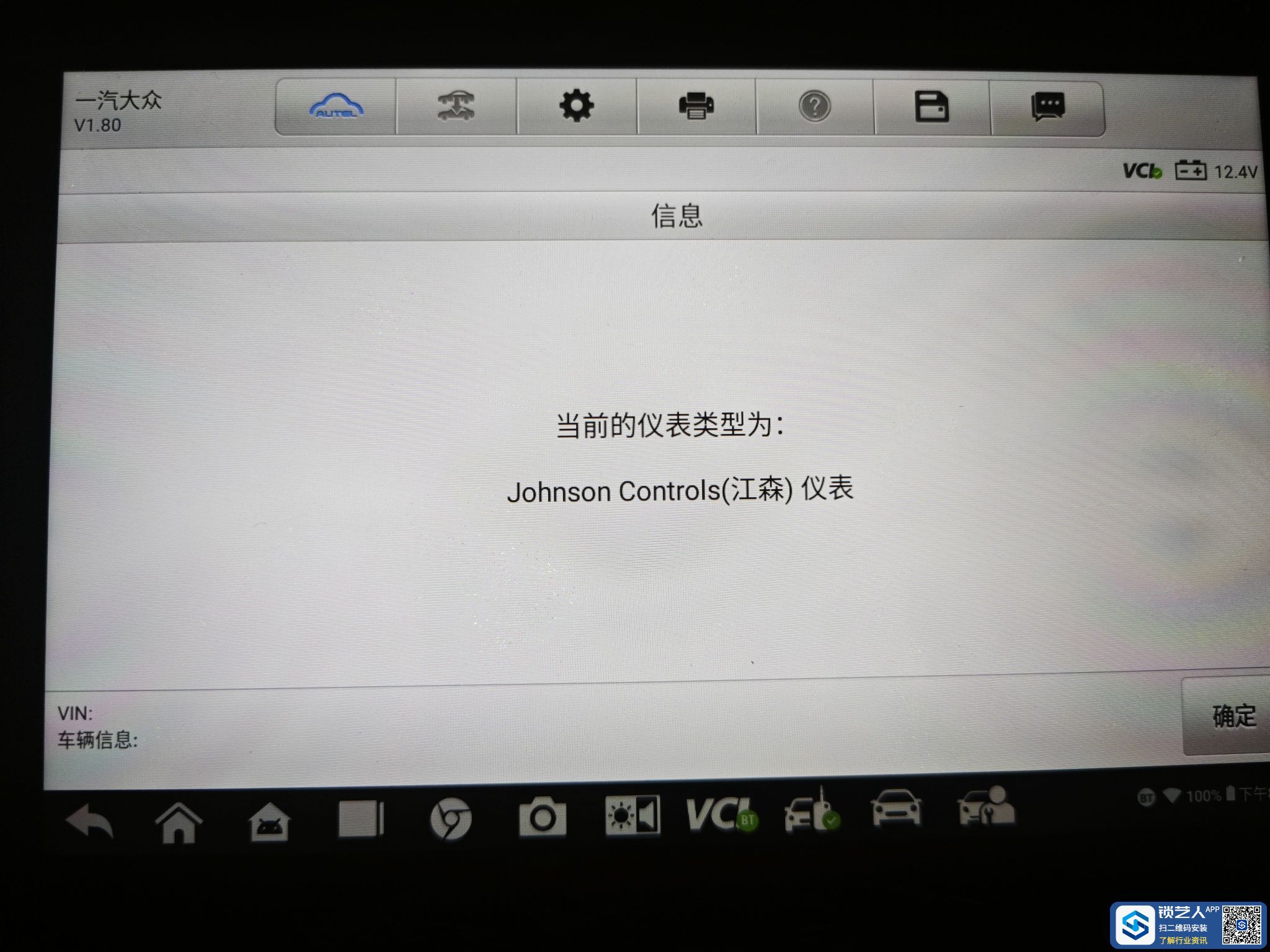

先设备上车识别型号,是江森仪表的,然后拆仪表看背后的编号,是5GG920640型号的,道通上面进34xx选项有这个型号。
3 x" n# r& Z7 j$ V6 t3 [2 v+ _ 1688548566066897.jpeg
: \4 e7 {4 v2 ]5 D 1688548566188905.jpeg " K, M+ q2 c& K$ U; x' Y
! [$ X$ s( N* r8 o0 r

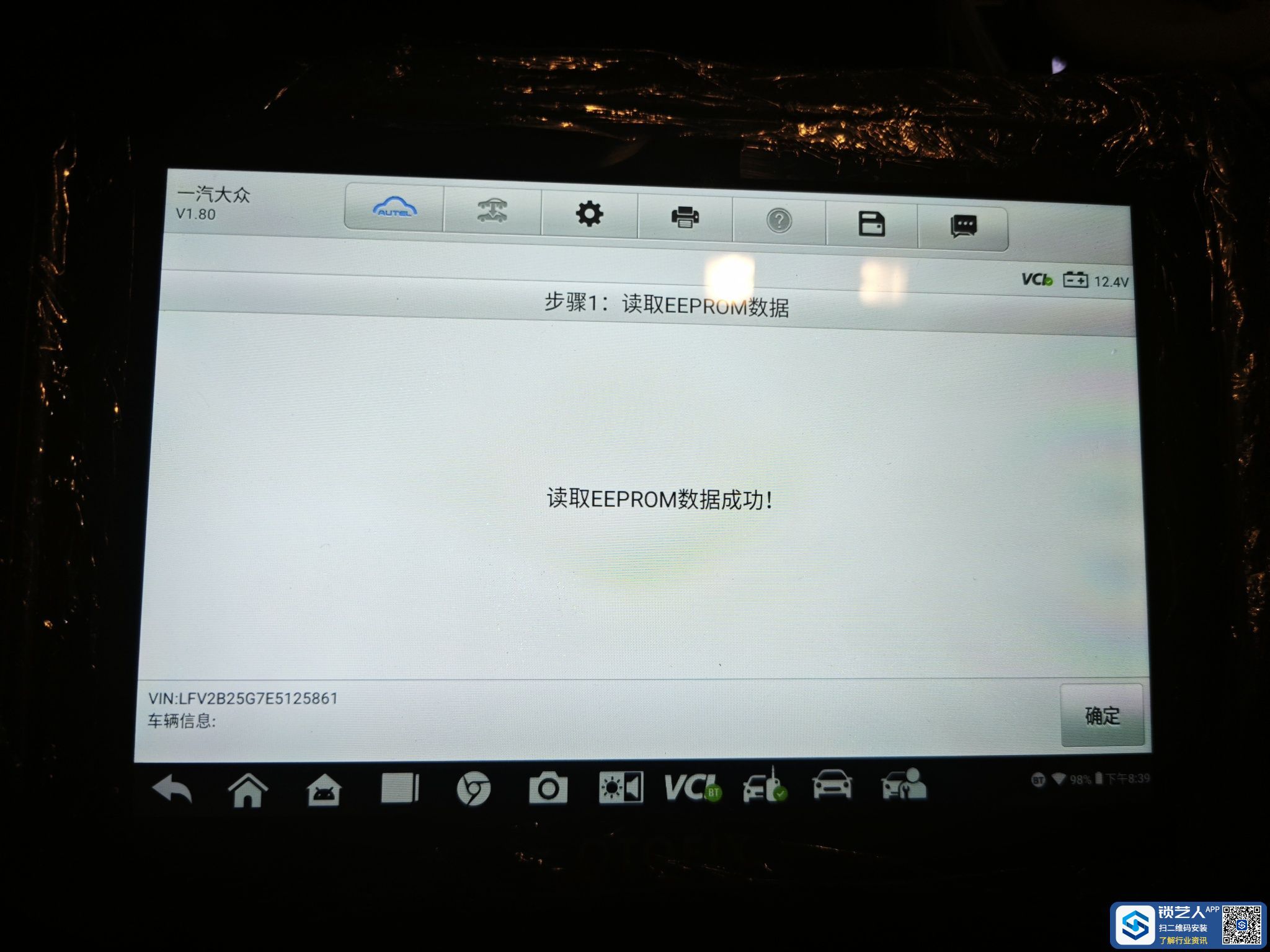

第一步先OBD读取仪表的EEPROM数据,并保存。然后第二步就是配置仪表了,配置仪表需要移除abs保险丝,或者进诊断读取车子的原始abs编码,以防配钥匙过程中abs编码丢失。配置仪表成功就可以开始拆读了。* k! J; [( Z% J" S" a- I
# z: ^1 u% ~6 T2 ?& v/ O% \ 1688548720939353.jpeg
: b* J* S/ o# B1 R, n* X, q0 }0 S8 C1 g5 m% s. Z
8 \8 g: K6 J' X" T0 R# {  k

& G) W8 K: m2 |/ p" }, Y

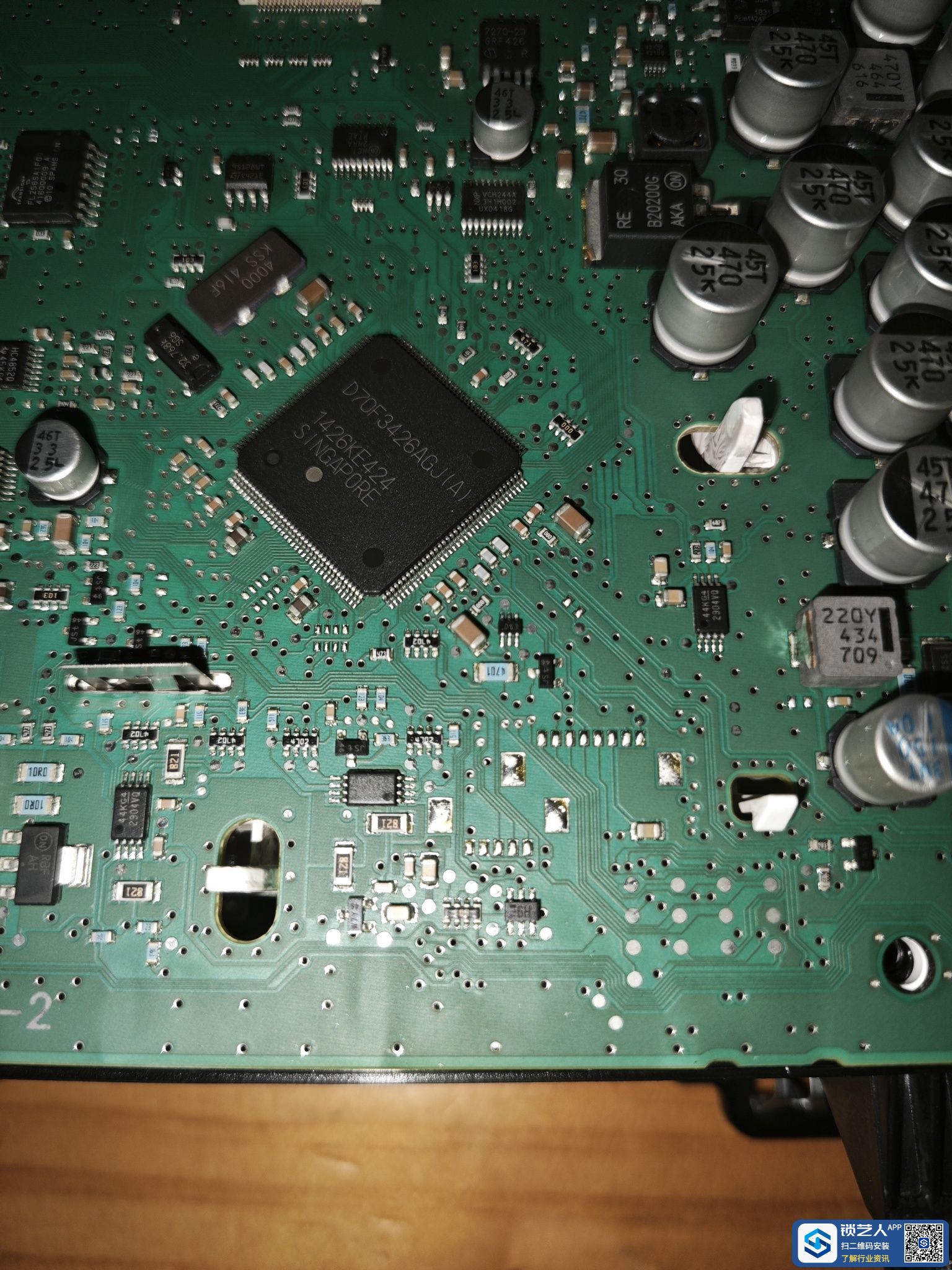

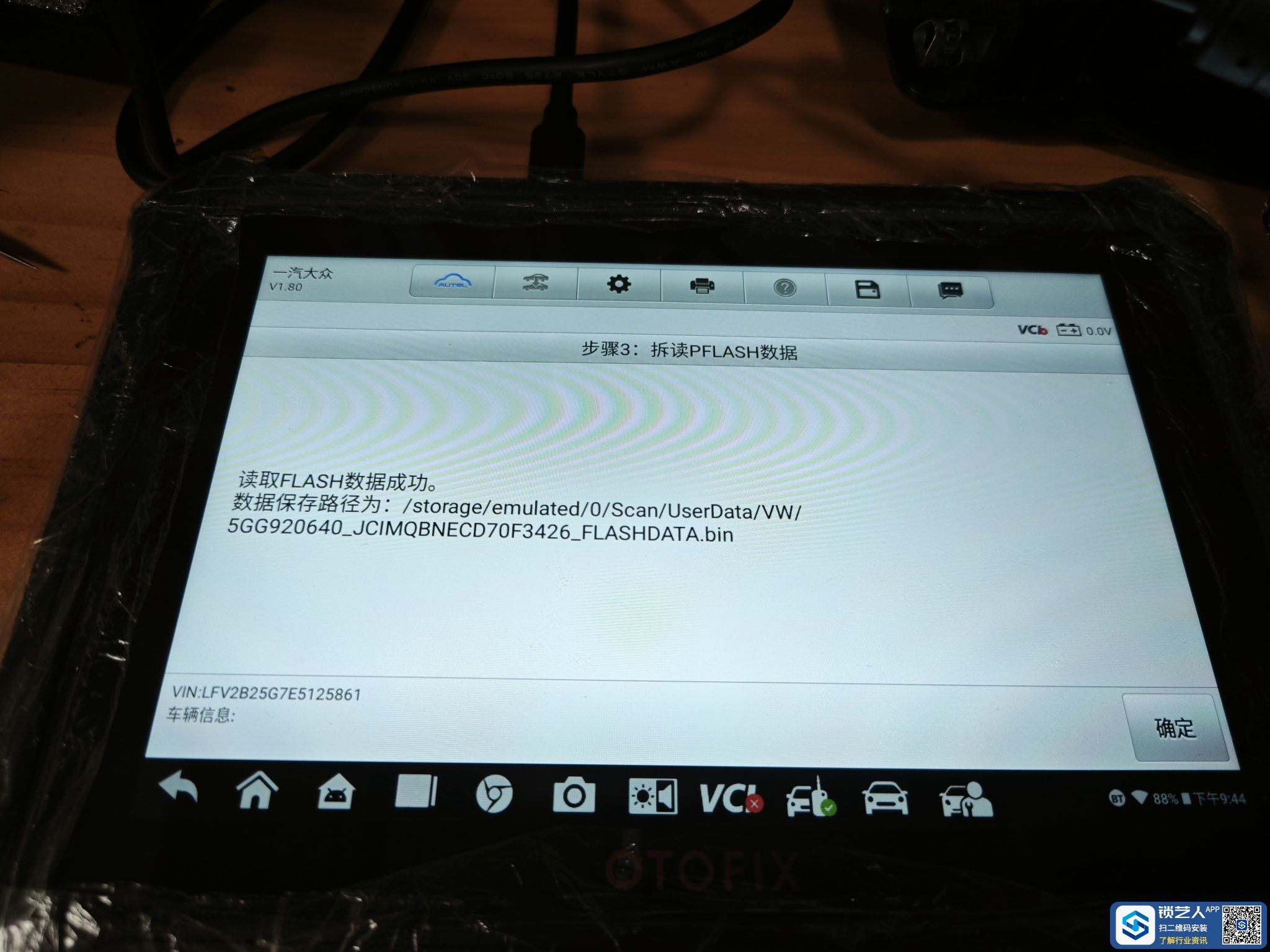

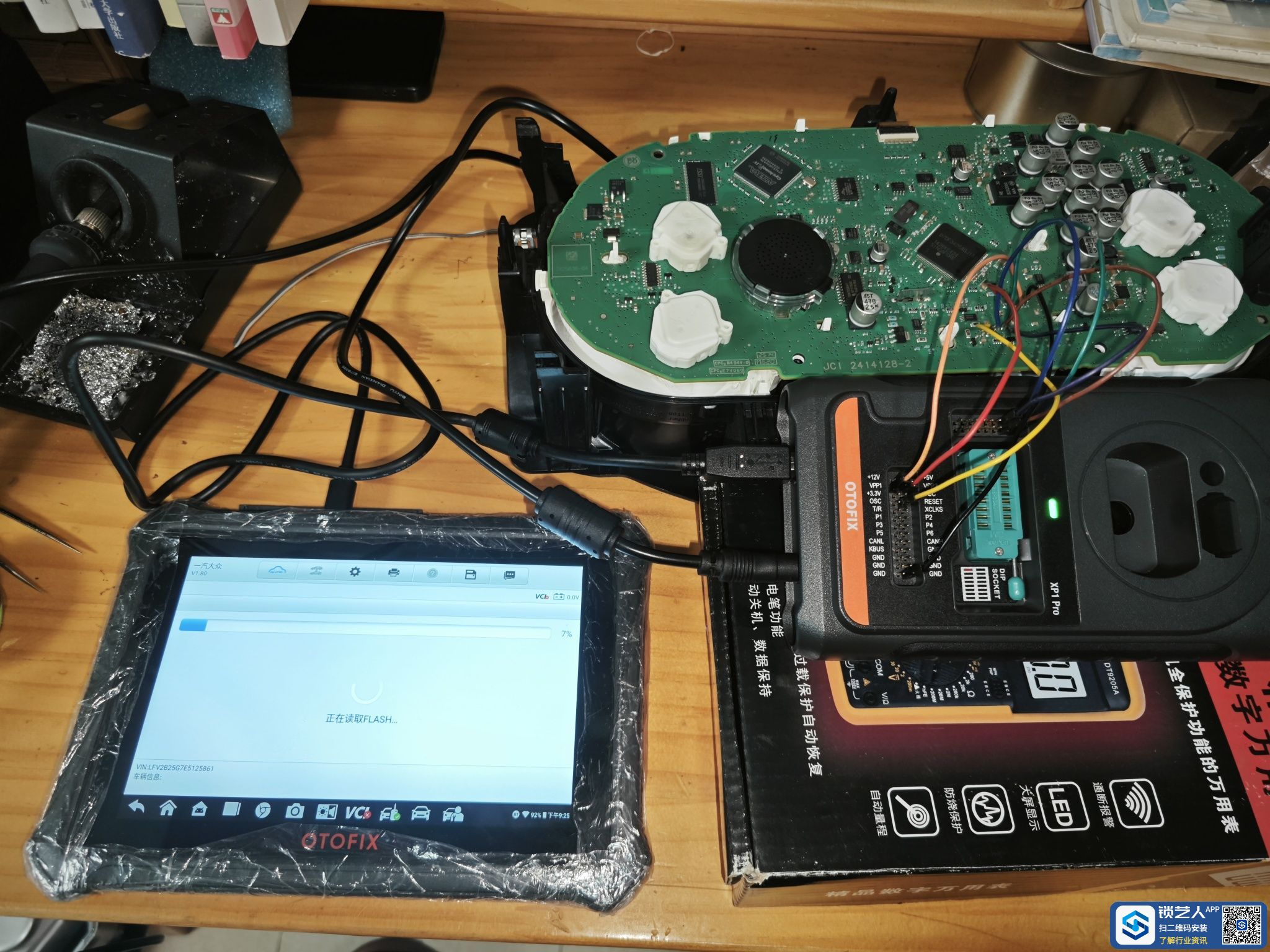

9 T& U4 b9 y. }" r+ F1 a1 U第三步读取FLASH数据,拆下仪表分解开,可以看到芯片是D70F3426的,按照道通上面的接线图接线即可,34xx的不需要撬脚跟割线,所以相比于35xx的,要简单一点。这里需要注意,使用的杜邦线不能过长,不然容易读不出来数据,读数据流程大概二三十分钟,耐心等待即可,读出来FLASH数据进行保存。然后恢复装车。
  M& e2 `/ f7 H" d7 t* a+ r 1688549378477110.jpeg
4 U' W$ O) }. P7 j( t1 { 1688549378575395.jpeg
8 ^  B2 [* b! K! K 1688549378719755.jpeg : ^1 H" x' T" [

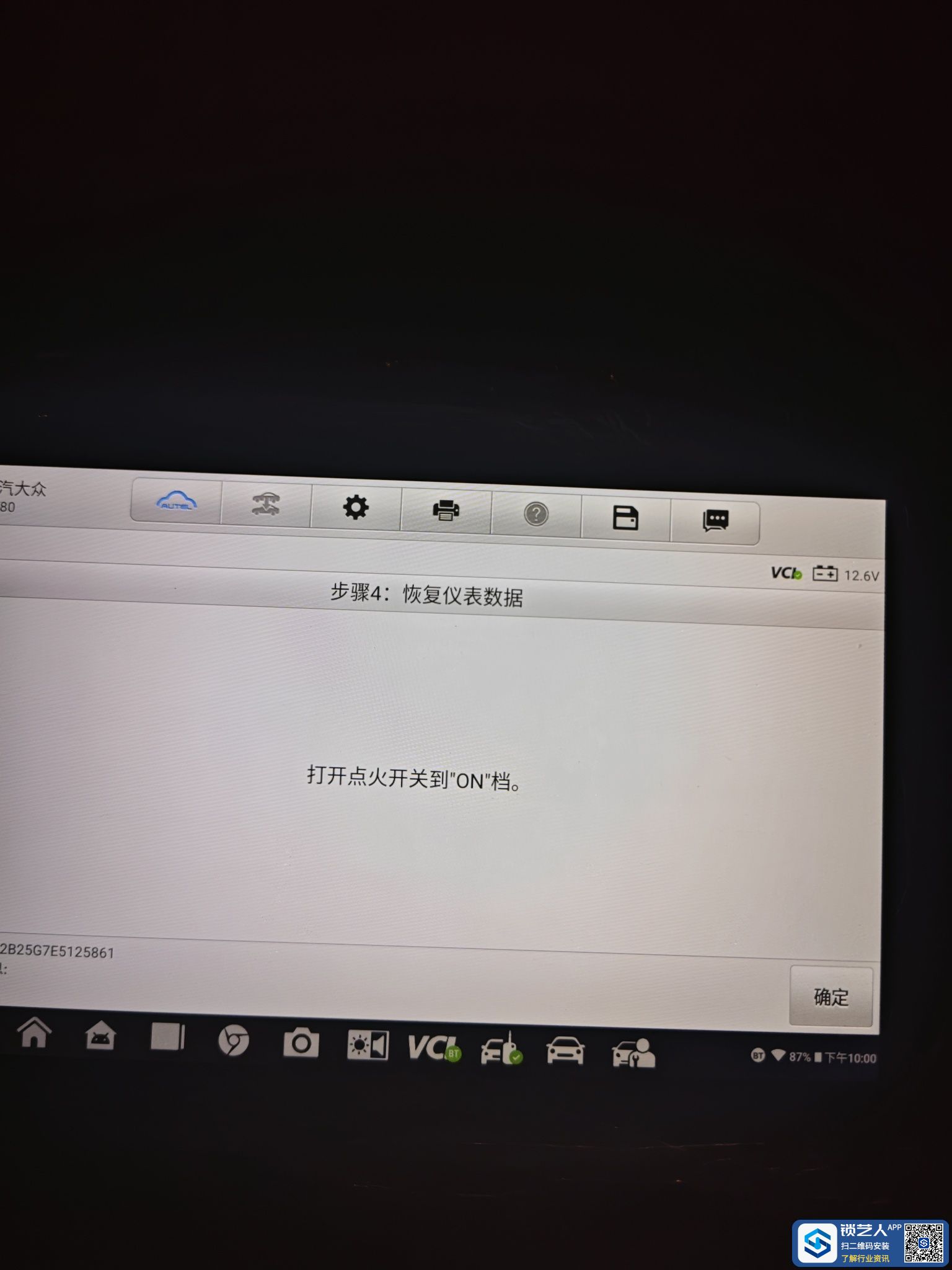

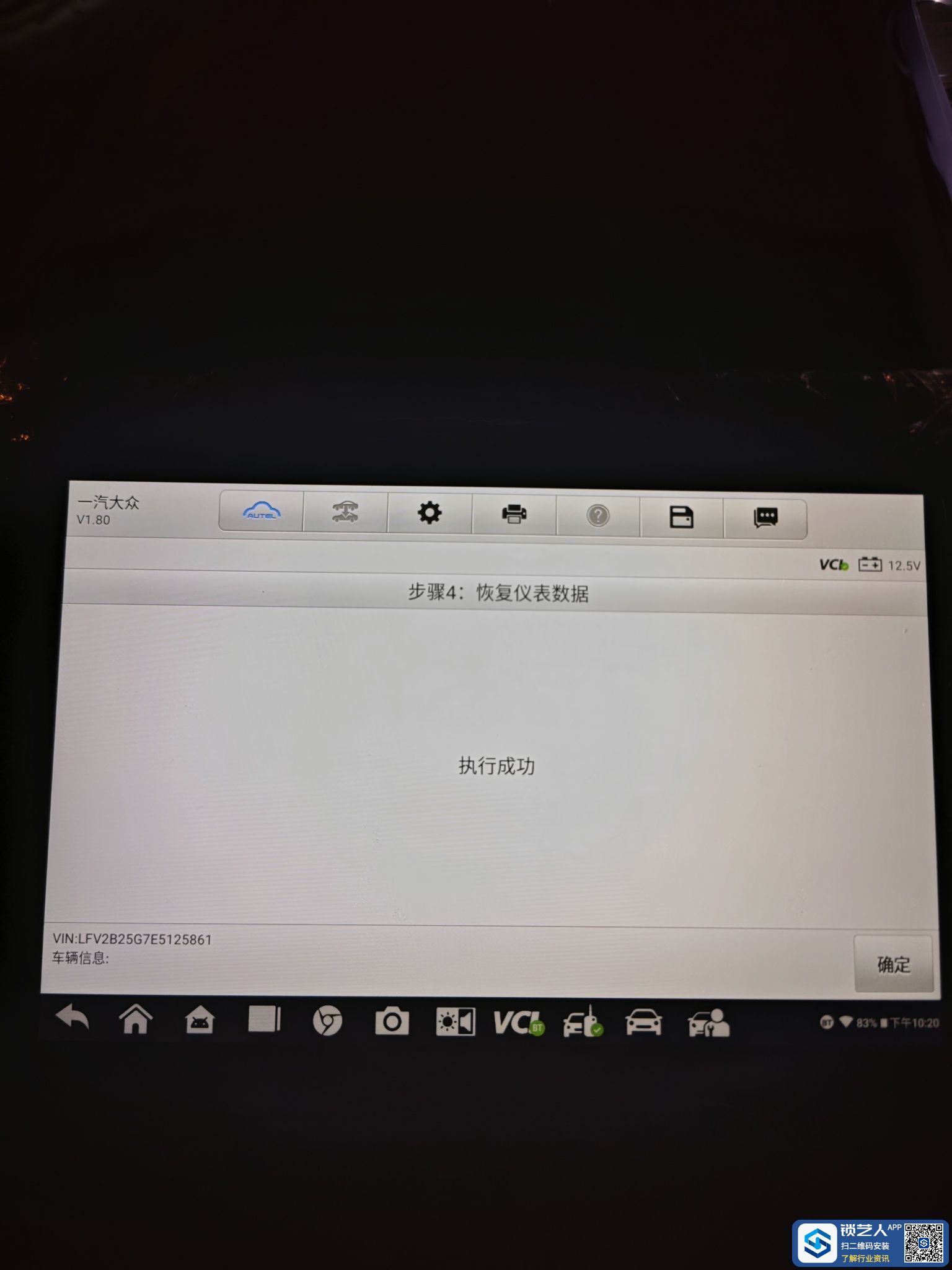

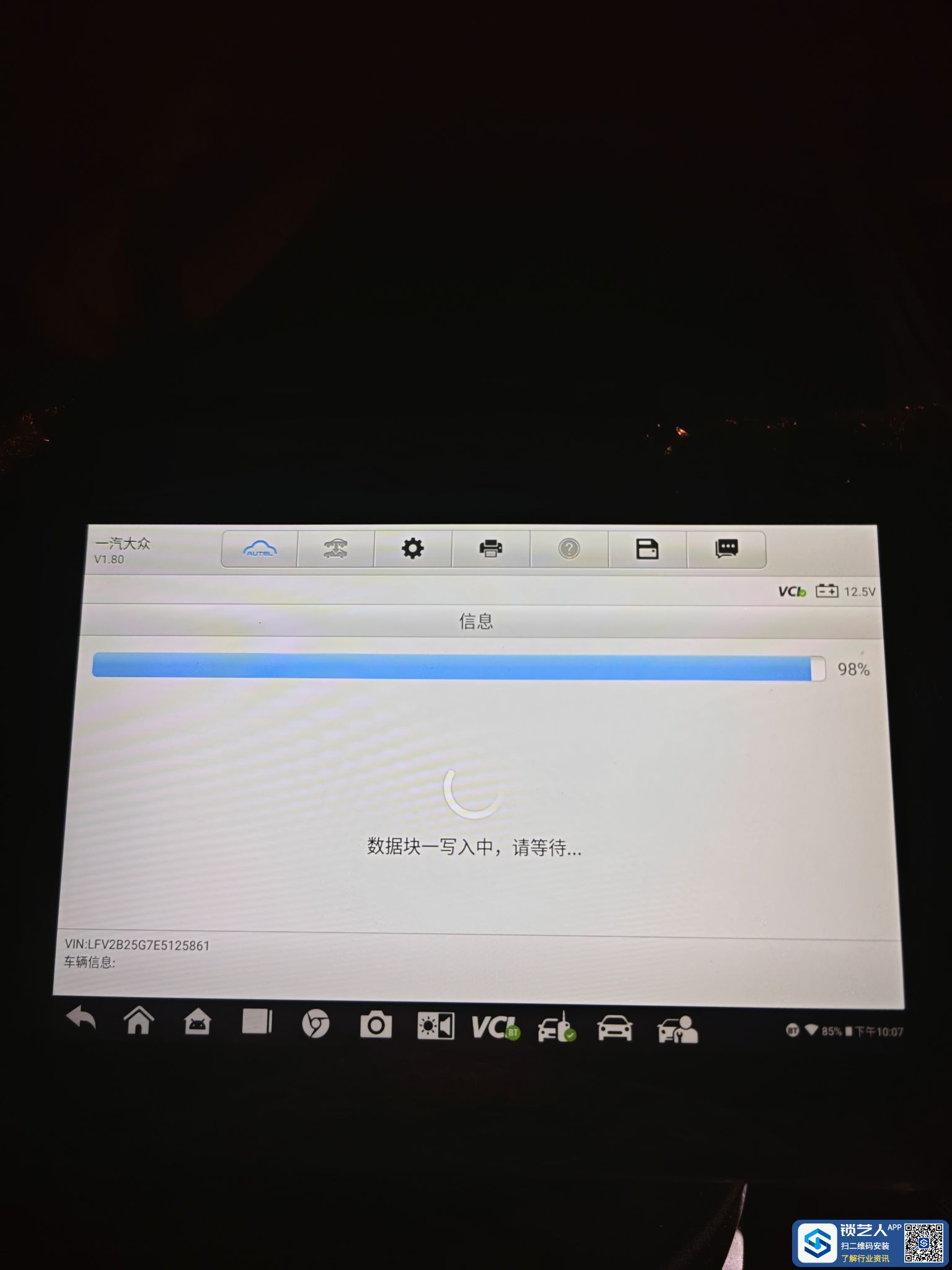

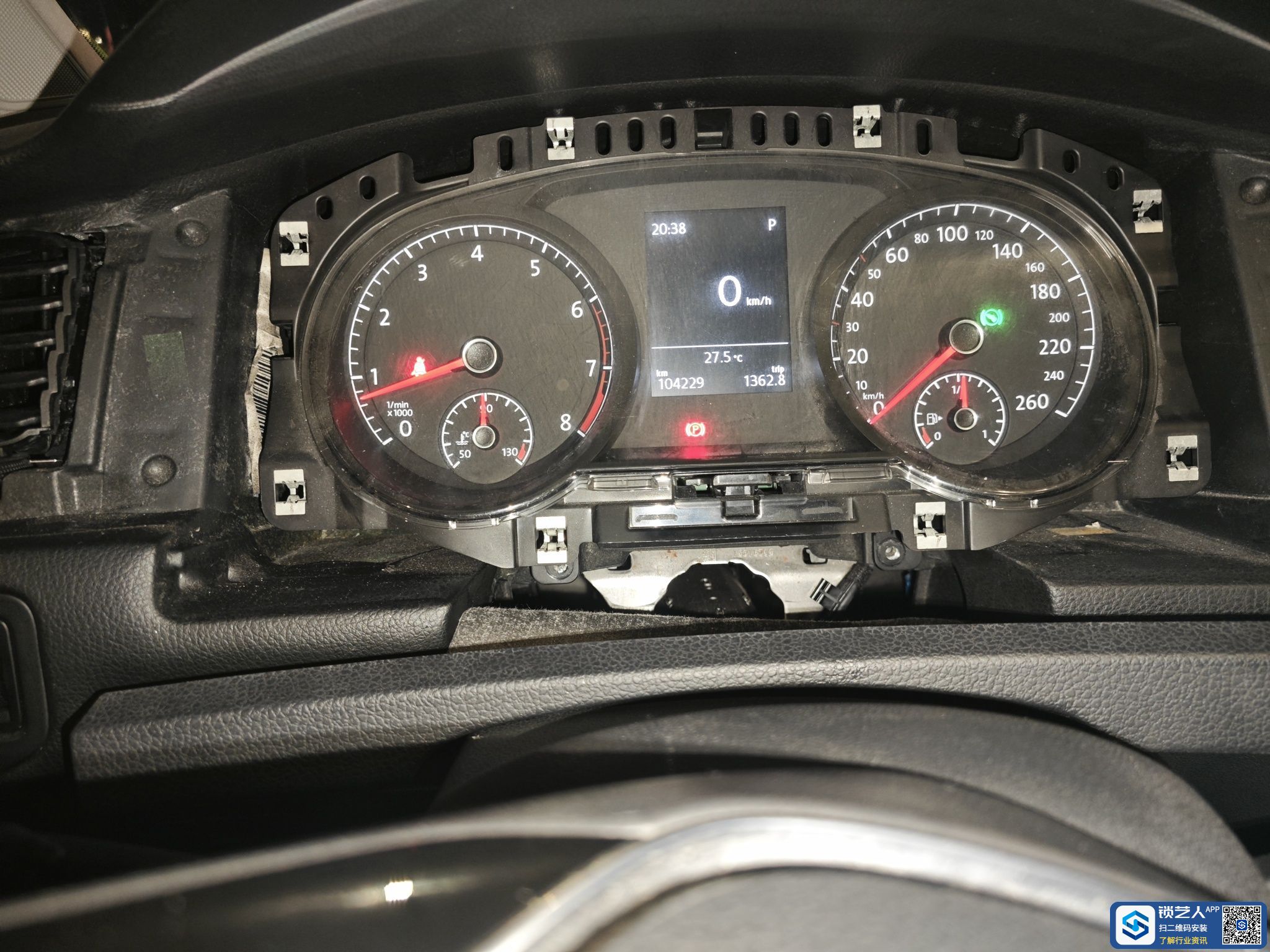

, n4 ~6 H) b/ k4 ~* v/ K第四步恢复数据,现在车子是仪表打不亮,钥匙也不能遥控,机械钥匙直接打开点火开关,然后点恢复数据,智能钥匙需要踩几下刹车激活网关再恢复数据,恢复数据需要10到15分钟,要保持车子电量充足,如果恢复失败不要怕,重新恢复就行,多恢复几次,直到成功。恢复成功了以后就可以打亮仪表,可以打着车子了。就是一个正常状态了。4 F, h- F; e! n3 L% A" n7 D" Q. [
; g% A" B- a2 T( y$ b
1688549659462883.jpeg - O, e) E* N/ B- c: o# z
1688549659565127.jpeg " c. x; r- E7 r( _1 r

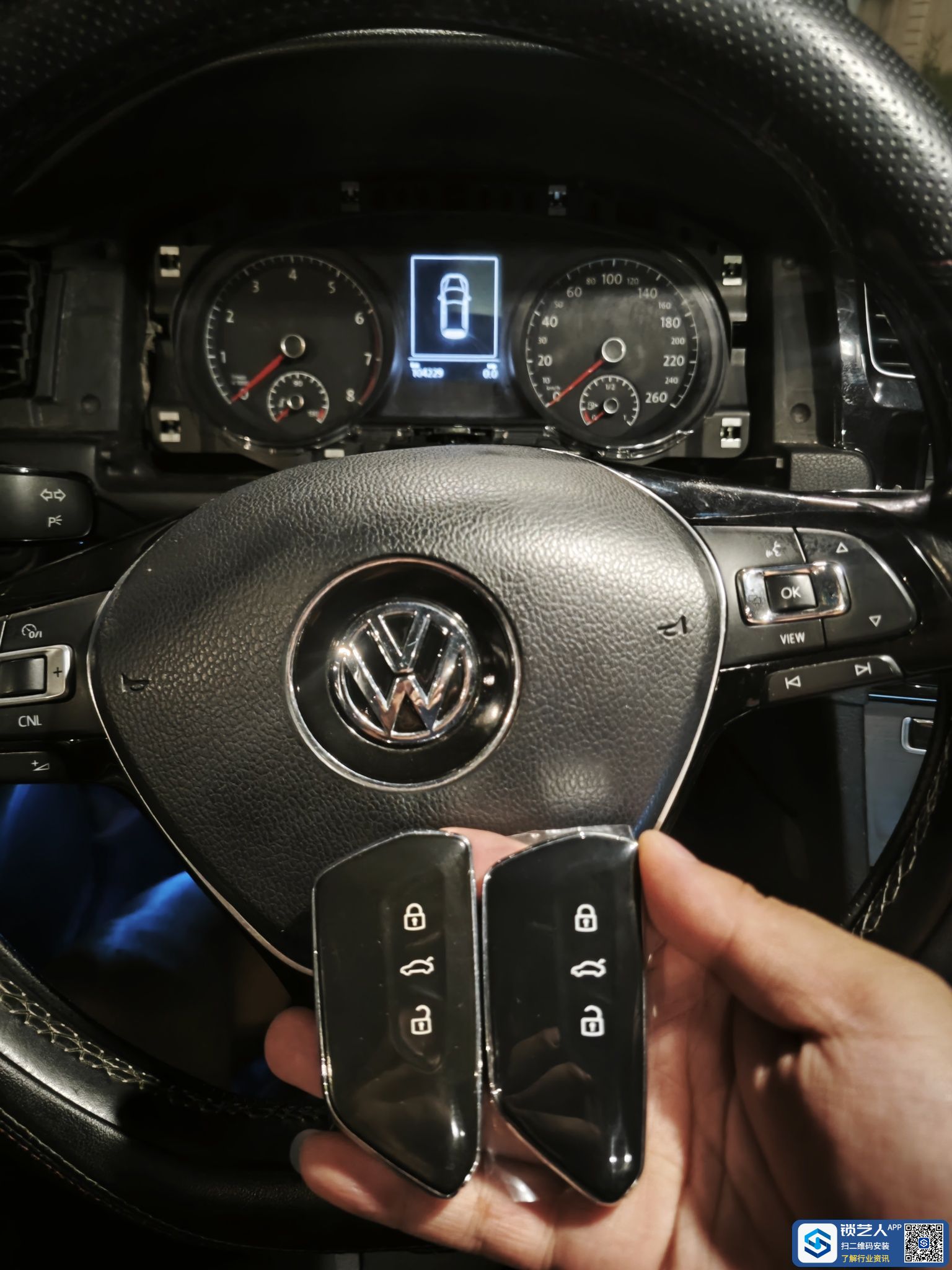

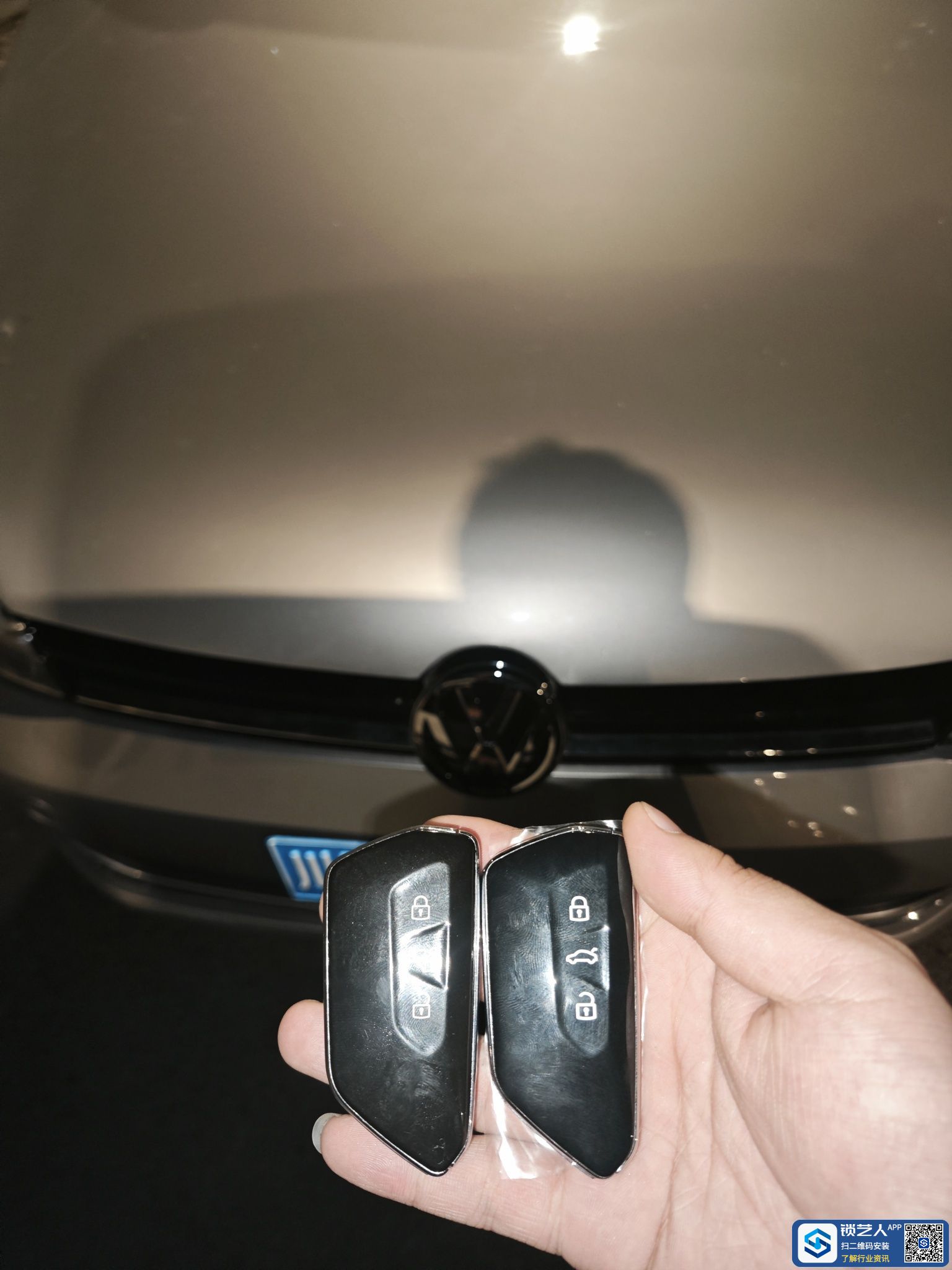

2 T: J' \' b0 H8 u9 r- D  V然后进下一个菜单,加载第一步读取的EEPROM数据跟第三步拆读得到的FLASH数据,就可以得到这个车子的CS码了。有了CS码就是正常的生成经销商钥匙,(钥匙我用的KD的高八款智能卡子机)然后学习钥匙了,这里就不上图了。大家都清楚流程。& j/ R( D8 W# a, @- C1 ~' i2 z/ n
% I) y6 G4 K% g% w. ~6 g
1688549850252675.jpeg . u7 q" g7 s! b
1688549850344275.jpeg ; M9 K( c$ r. J, p* f6 B$ }! j
