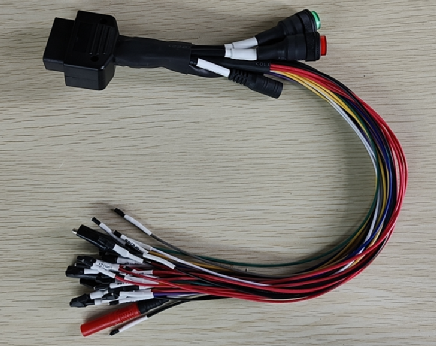

在工作中常常需要各种测试平台和线束,对于动手能力较弱的人需要购买各种各样的测试平台,这样会有不少的需求和投资。但是对于动手能力强的人使用多用途线束就可以轻松解决这个问题。 此多用途线束支持多种电源接入方式(电源夹子,DC供电接口)配有模拟点火开关对ECU进行模拟电源开启和关闭,此线束是obd2全协议线,配备支持车辆OBD,ECU的各种通讯线配置模拟ECU在电脑上的工作状态。满足用户ECU脱离车辆后的通讯检测和数据读写。

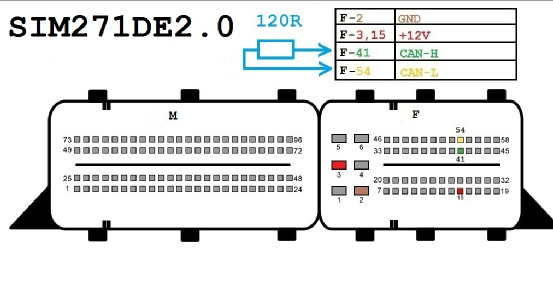

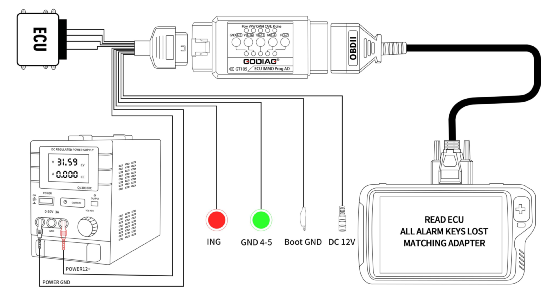

操作范例1:做奔驰防盗数据处理时需要读取271发动机电脑数据没有专用的线束就可以根据发动机电脑的端子定义图使用多用途ECU编程线束连接再使用设备对接线束的OBD口就可以进行数据读取。 操作范例2:如果要从奔驰排挡杆电脑读取数据但又没有现成的线束平台,同样可以适用此多用途平台连接 GND 12V CAN高 CAN低线后就可以OBD读取出相关数据。 并且此线束可以配合其它辅助工具和设备进行工作和测试,例如和OBD小助手对接后可以观察到ECU的供电状态通讯线工作状态,以此来检查ECU电脑脱离车辆的工作状态。

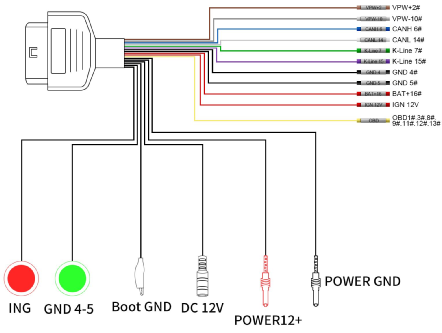

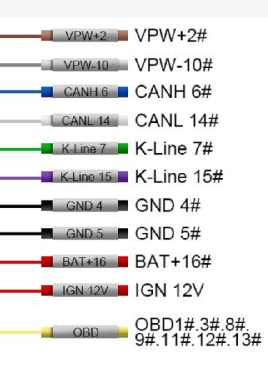

因此此线束可以帮助用户解决多种没有现成平台的通讯检测功能,便于用户了解学习ECU的端子定义图。解决工作中的应急之需。 OBD对应的1-16 都是独立的,特别是GND4 GND5 可以独立也可以通过开关控制 可满足不同ECU 或不同解码设备要求。不只是发动机ECU模块可以用,仪表 网关 气囊 防盗电脑 都可以连接模拟通讯。
|
