现阶段可匹配的奔驰钥匙

奔驰钥匙的添加

使用VVDI MB进行钥匙匹配需要注意哪些要点呢？我们来一一梳理下。

首先了解下添加钥匙的整个操作流程

1：获取完整的锁头（EIS）的数据

完整的锁头（EIS）数据包括：

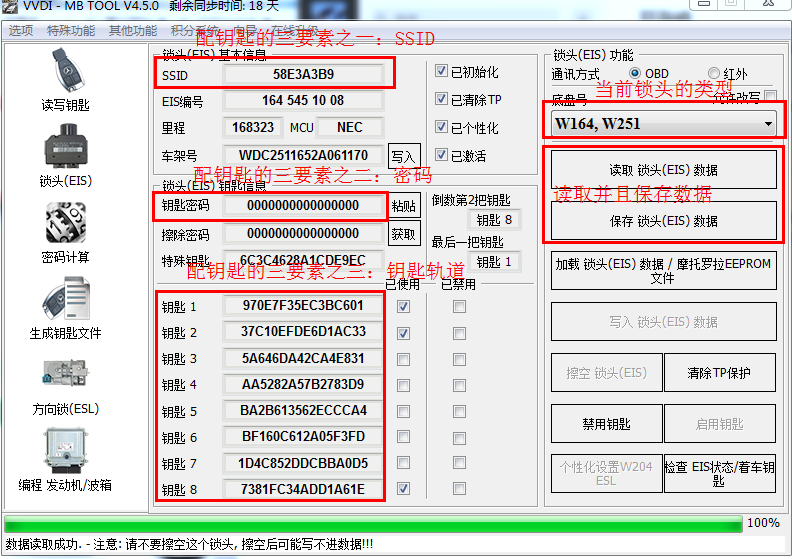

SSID       钥匙密码（password）    钥匙轨道（HASH）

SSID和钥匙轨道（HASH）都可以使用VVDI MB直接从OBD或者红外读出，关键是钥匙密码需要计算或者以其它方式获取。

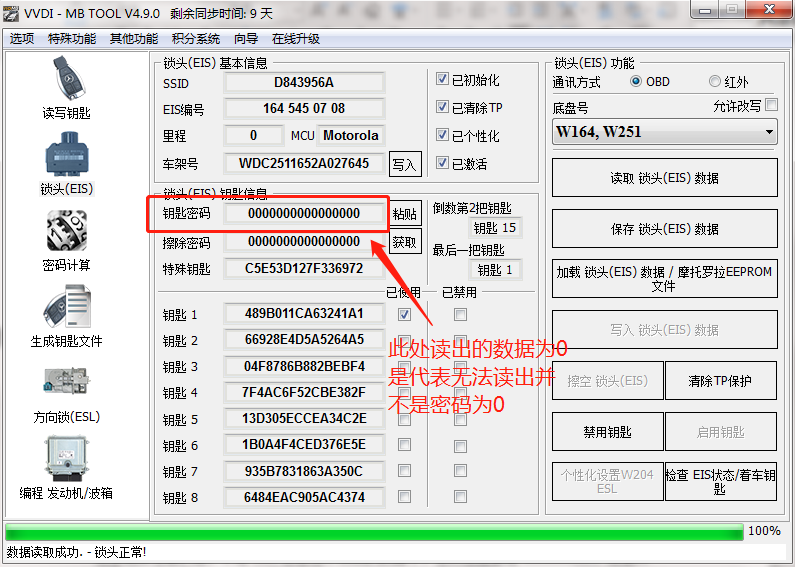

这里需要注意的是，不论OBD还是红外读出的数据中，密码位置都是0000000000，这里并不是原始密码是000000，而是设备无法读出密码，所以显示为00000000

因为设备无法读出密码所以我们要进行数据采集来计算密码。

2：生成钥匙。

获取到完整的锁头数据后需要从这个数据中计算出钥匙的文件，将完整的锁头文件加载到：生成钥匙文件的选项中

由完整的锁头文件可以生成不同版本的钥匙文件，按照自己的需要选择钥匙文件的版本类型

3：读写钥匙

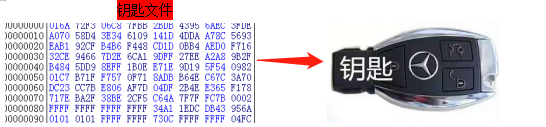

我们得到钥匙文件后就需要将钥匙文件写入到钥匙中

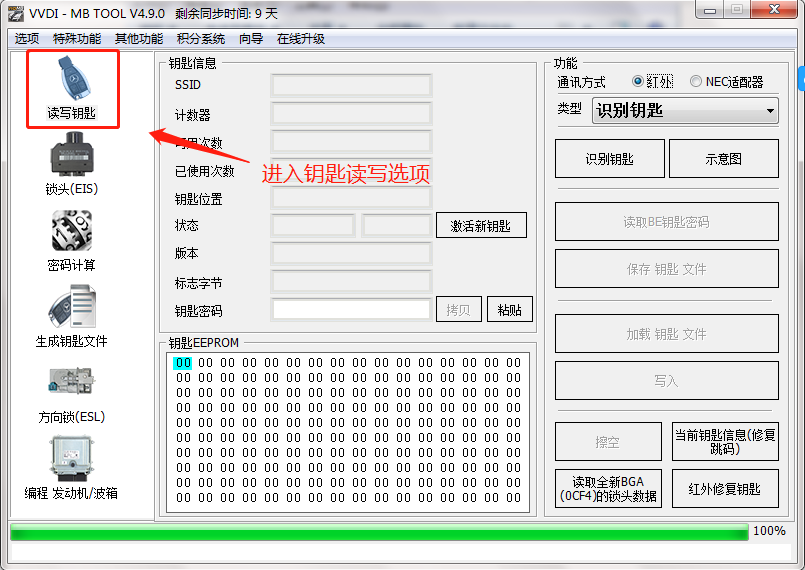

  进入读写钥匙界面，加载上一步计算的钥匙文件

  将钥匙文件写入钥匙后再把新钥匙插入锁头，激活钥匙即可完成匹配。

  以上就是匹配钥匙的完整流程，在这个过程中最重要的就是钥匙密码的获取。

  下面就把操作的详细过程做展示。

VVDI MB 可以自动判别的车辆(此类车辆直接在车上进行钥匙匹配，无需进行任何拆卸）

1:       VVDI BGA MB 可以自动诊断类型的车辆

包含车辆底盘型号是：W164 W251 W166 197 212 218 246 W169 209  W172 204 207 W216 W221....

进行钥匙匹配前需要进行原车锁头数据备份

数据备份

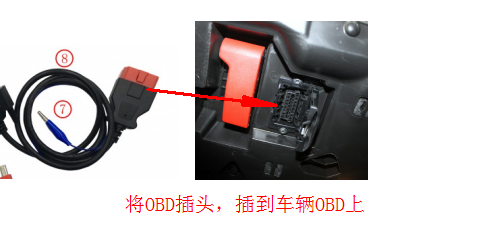

将设备的OBD连接到奔驰车的诊断接口

打开VVDI BGA软件，进入锁头EIS界面 点击自动诊断出锁头类型，并且读出锁头数据并且保存。（此步骤是为了防止在操作中如遇突发问题，锁头或者数据损坏而进行的数据备份，此数据不是用来计算钥匙文件的）

具体备份锁头数据流程如下图所示：

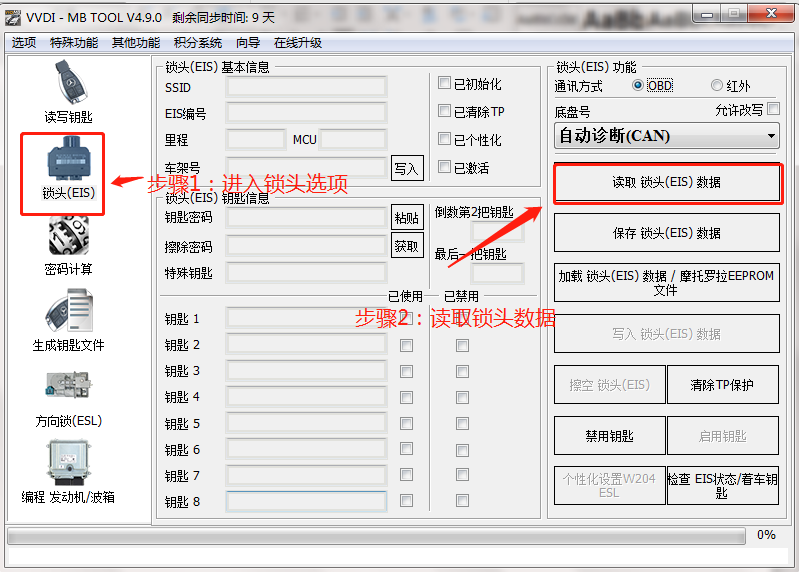

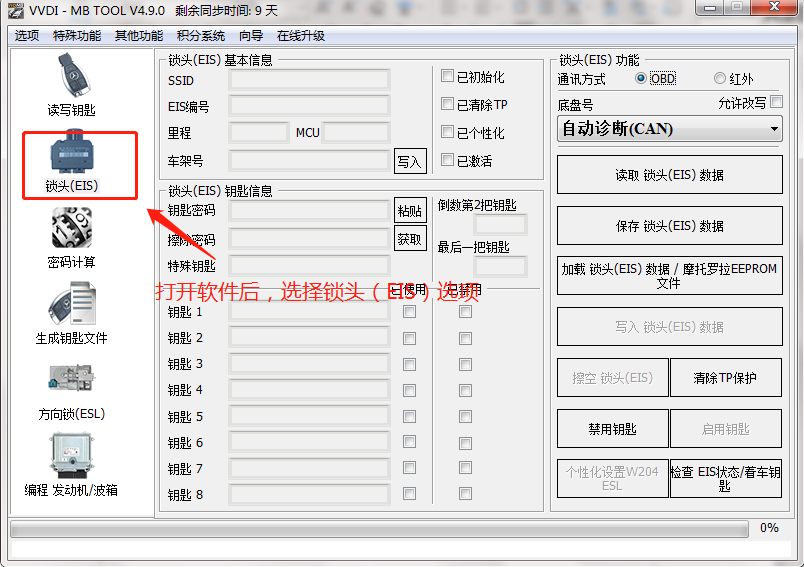

进入锁头（EIS）选项

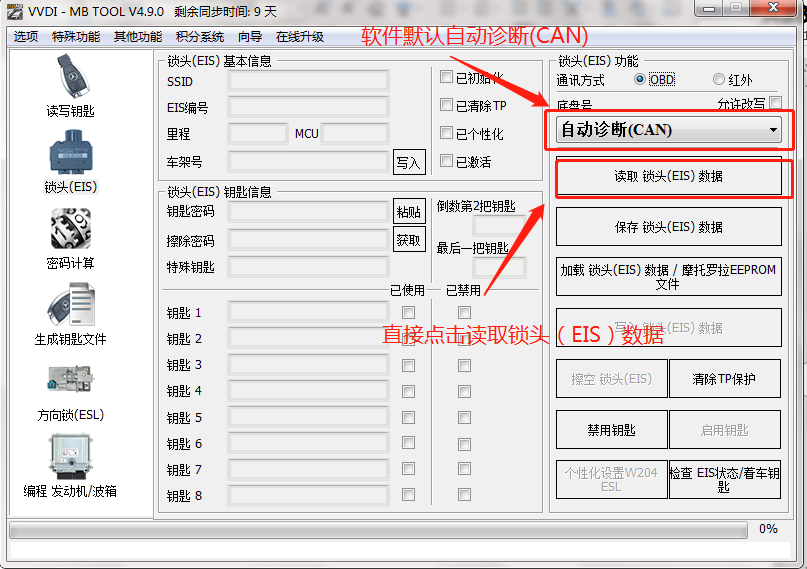

点击自动诊断读取锁头数据

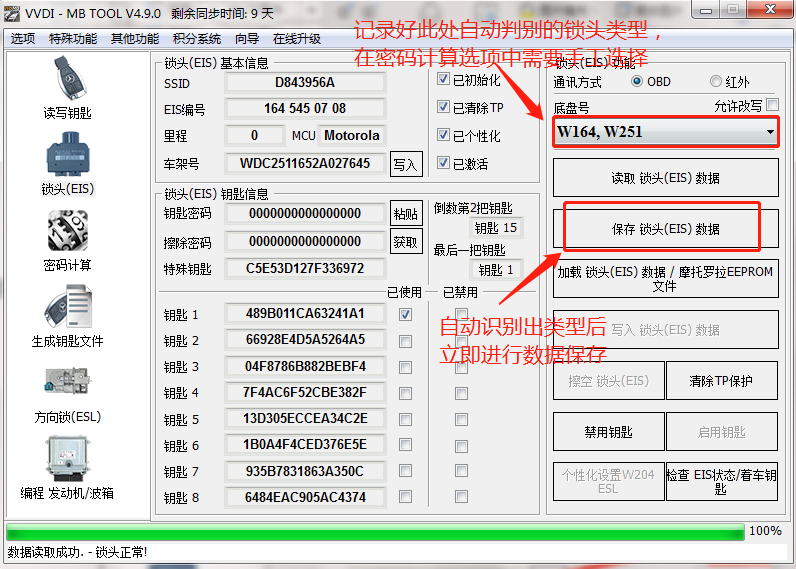

自动识别出数据后立即保存

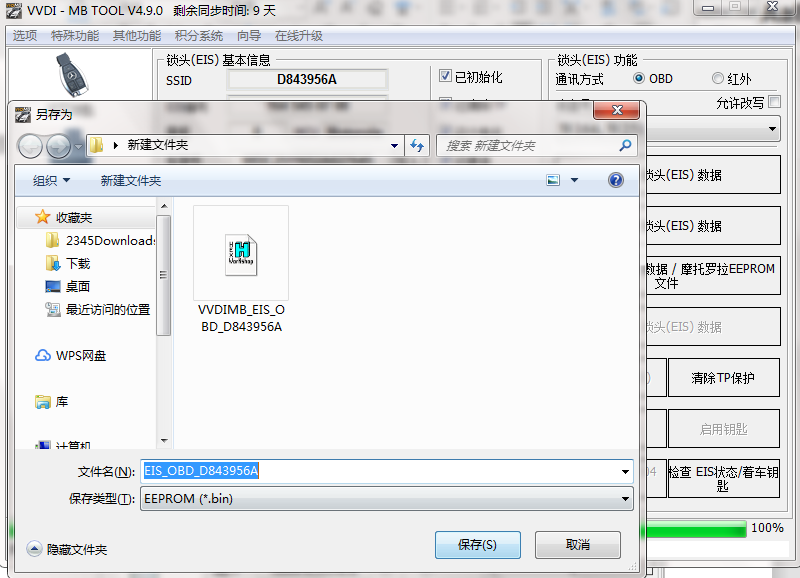

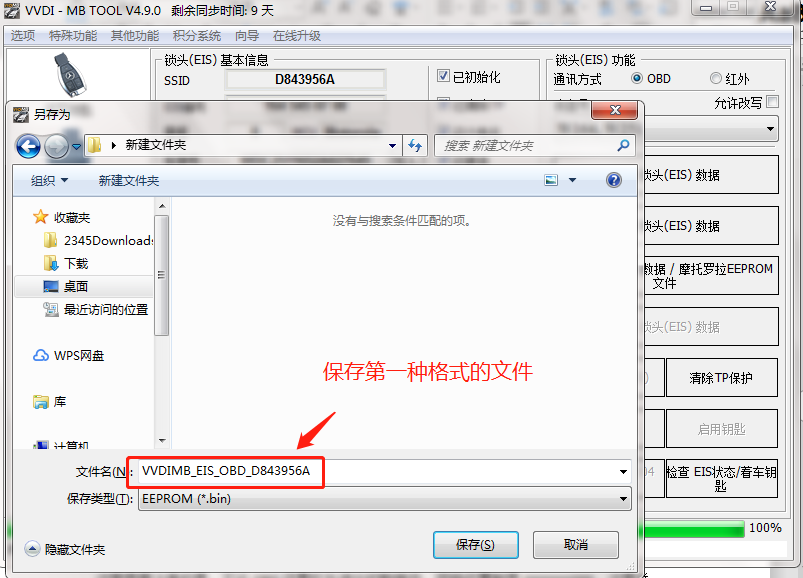

系统会提示保存两种格式的数据，按提示保存即可

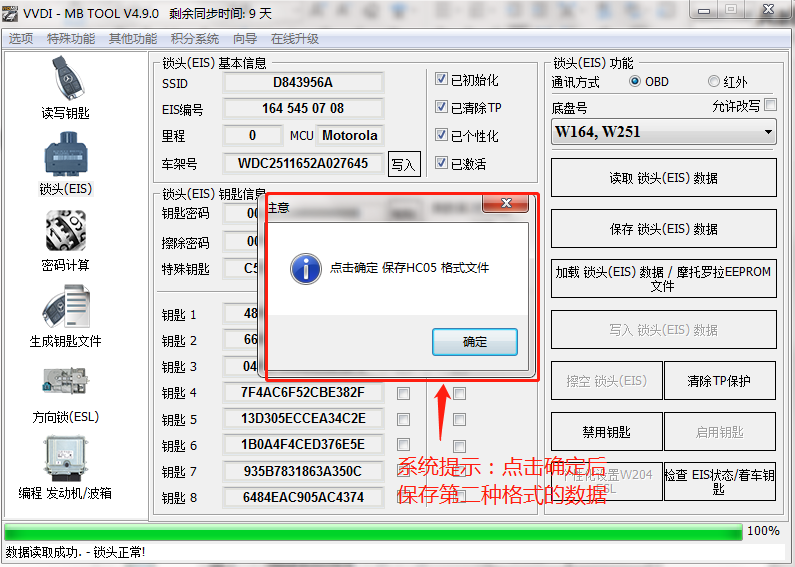

数据保存成功后，系统会提示继续保存第二种格式的数据。

将第二种格式数据保存。

执行完以上操作后，就识别出了锁头类型与备份好了没有密码的锁头数据

注：

（自动读取出来的数据是没有钥匙密码的，钥匙密码需要进行采集计算）

数据采集

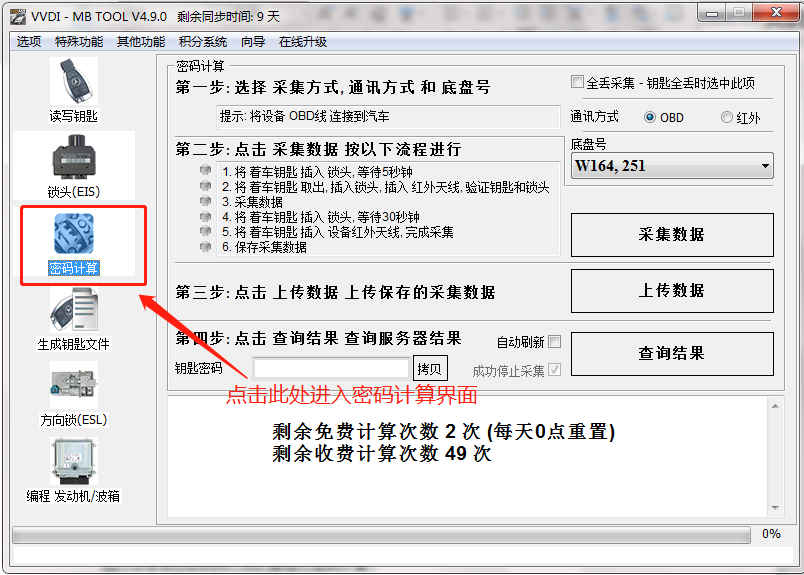

进入软件的：密码计算页面

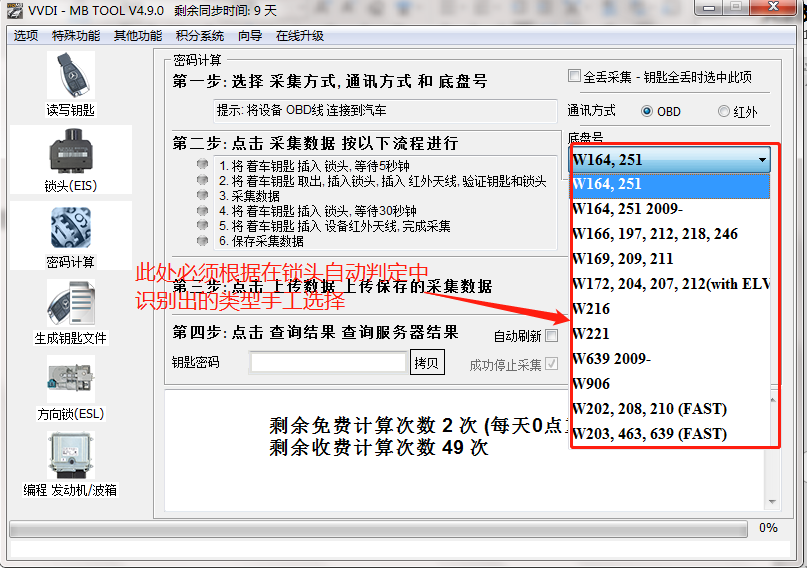

此时必须手中选择锁头类型，（很多人不手动选择锁头类型，造成钥匙跳码不能正常工作），这点十分重要！

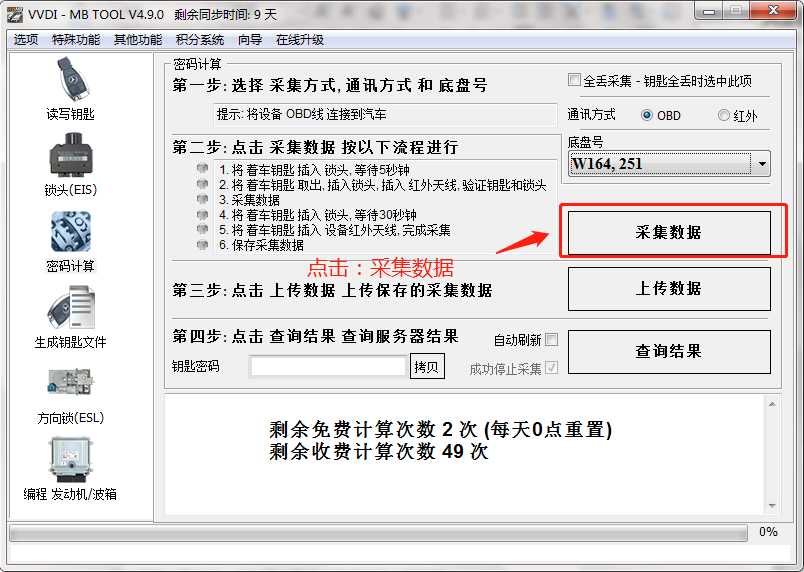

按照自己的工作习惯选择OBD或者红外采集。（具体操作软件会有提示）

以下以OBD采集为例：

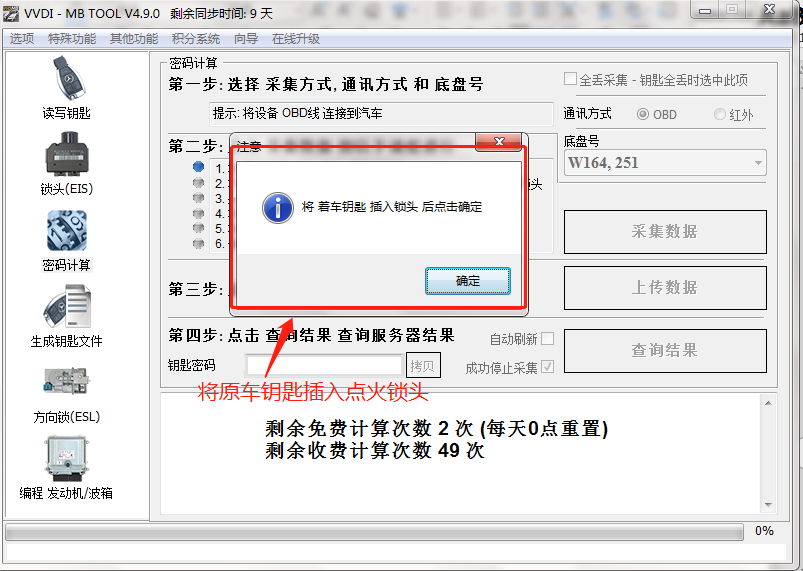

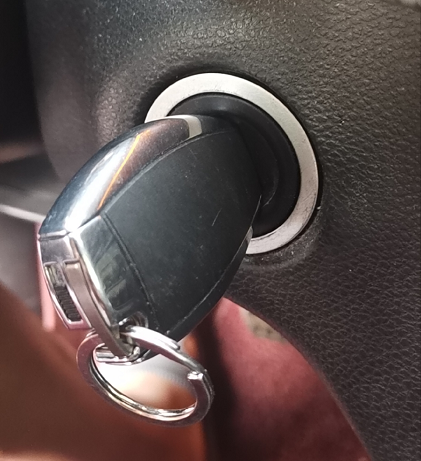

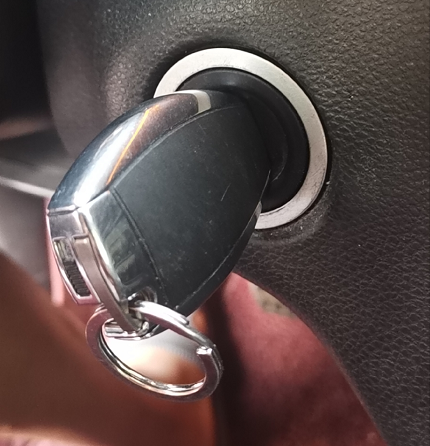

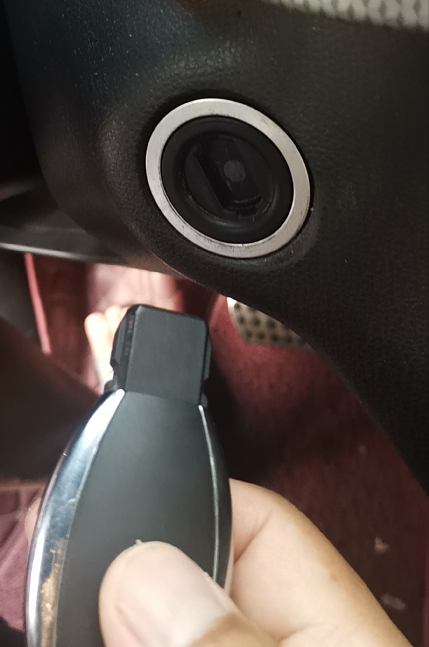

系统提示将原车钥匙插入锁头

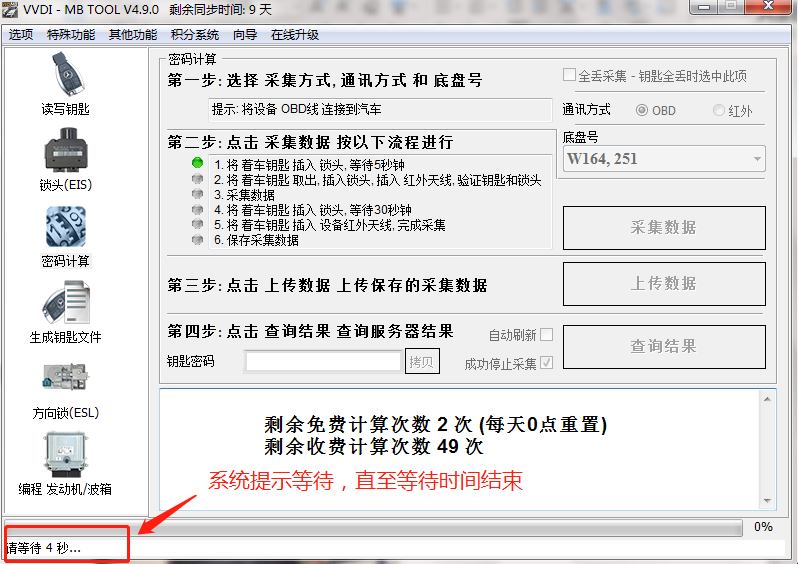

系统提示等待同步时间结束

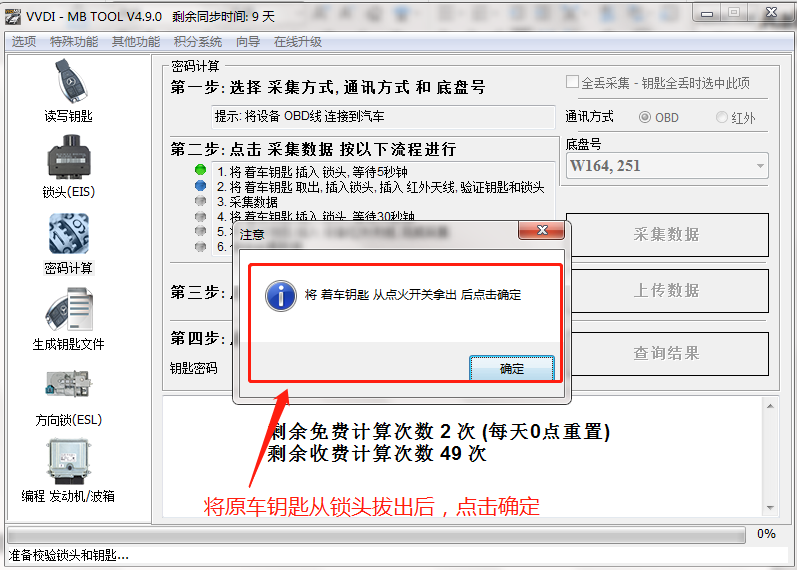

此时VVDI MB 准备校验钥匙和锁头是否同步。（锁头和钥匙不同步将不能完成数据的采集）

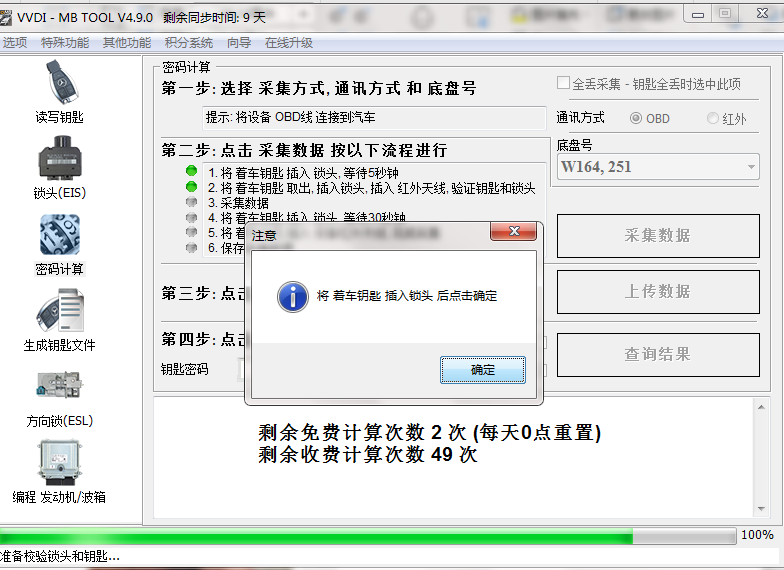

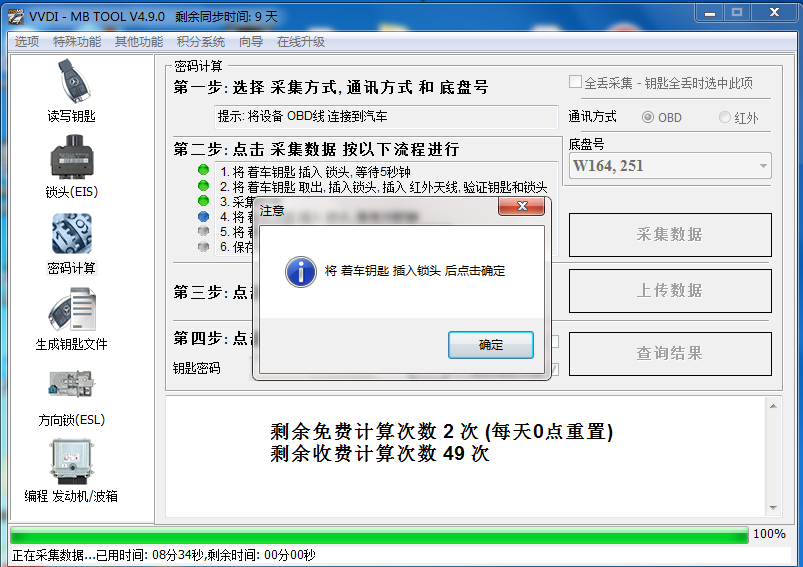

将着车钥匙再插入锁头后，点击确定

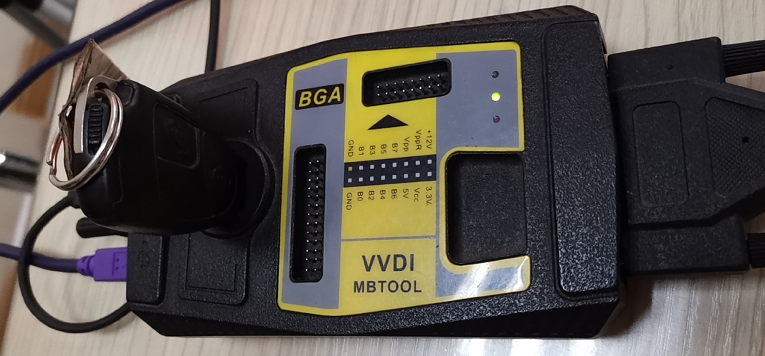

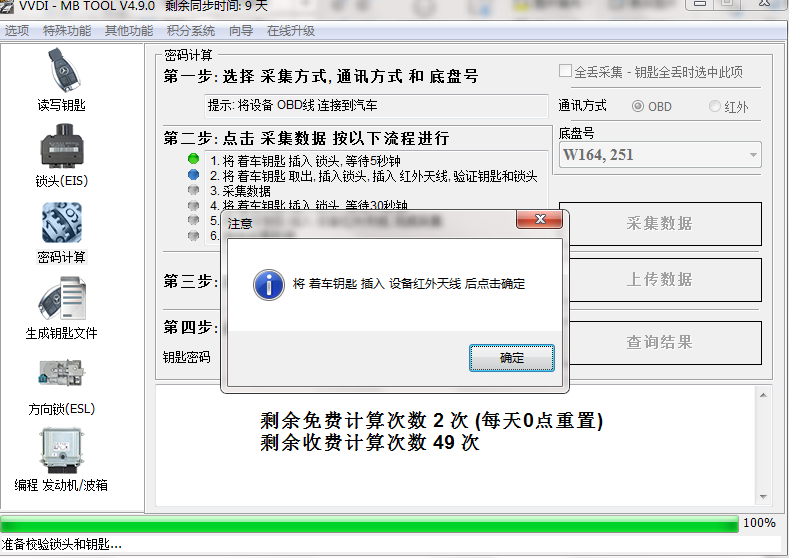

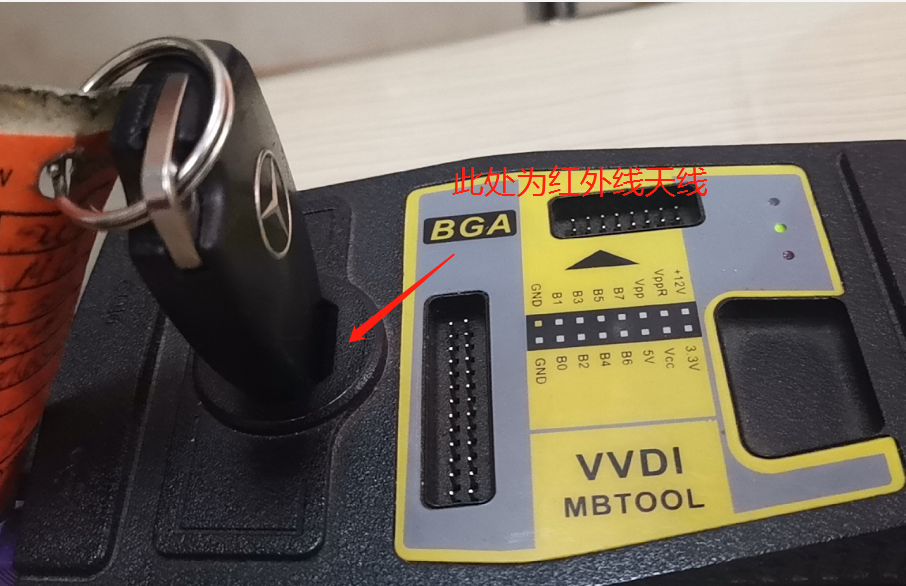

此时设备提示将钥匙插入设备的红外线天线

如果校验不通过证明钥匙和锁头不同步，就不能进行钥匙数据的采集。

如果校验通过，则继续进行以下步骤：数据开始进行采集。

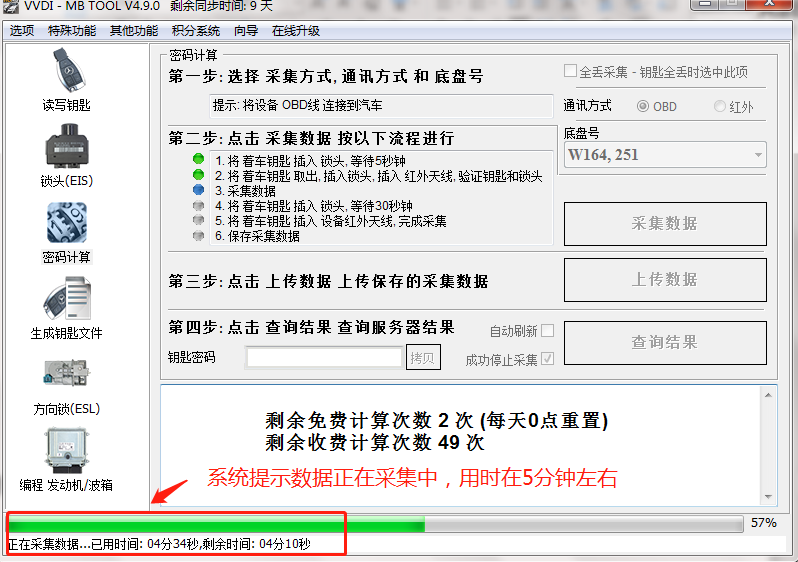

根据锁头类型不同采集数据所需要的时间也不相同，通常需要5-10分钟左右。

采集完成后，设备会发出 嘀 --嘀-- 嘀三声提示

并且系统会提示再次将原车钥匙插入锁头，进行钥匙和锁头数据同步。

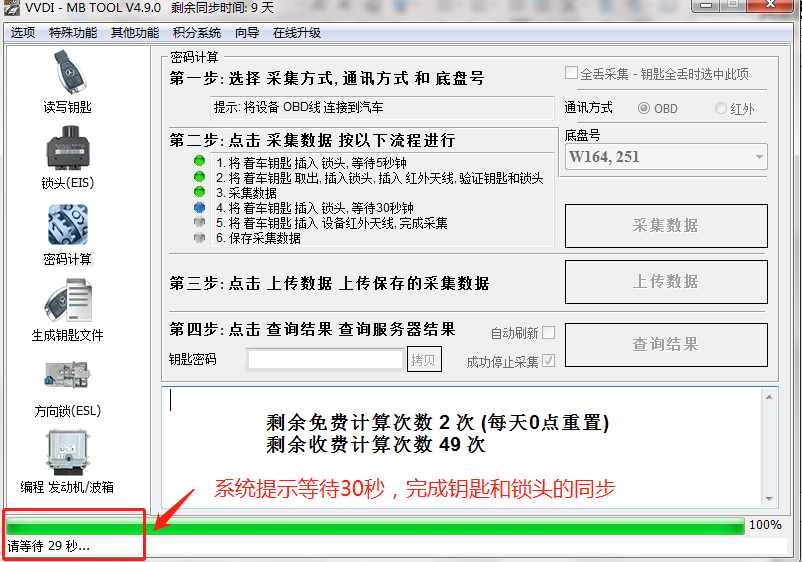

点击确定以后，系统会提示等待30秒，完成钥匙和锁头的同步。（因为数据采集时钥匙的轨道数据不停的向前滚动，但是锁头中钥匙轨道码没有滚动，这样会造成钥匙和锁头的不同步，所以需要把钥匙再次插入锁头等待同步完成）

等待完成后，系统会提示将钥匙再次插入设备的红外线天线。

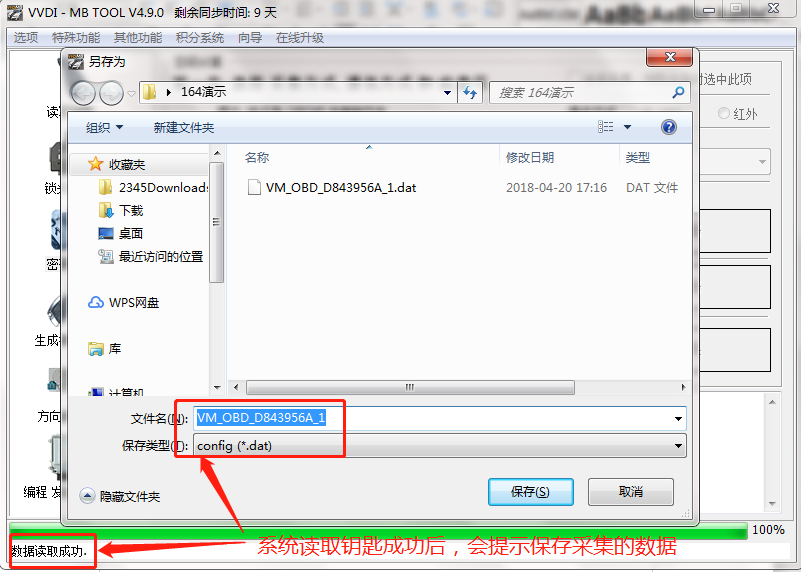

设备读取钥匙信息后提示保存采集的数据，此时数据采集完成，将采集的数据保存。

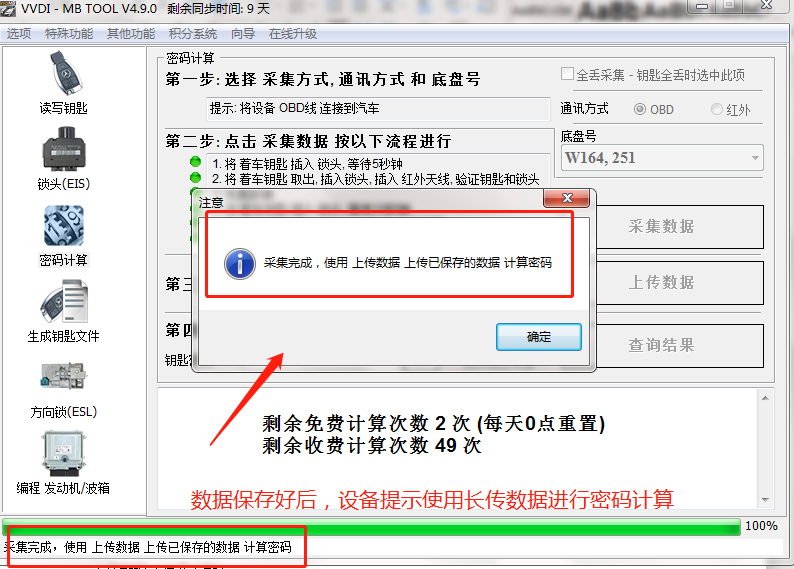

将采集的数据保存好，准备进行在线计算。

在线计算

准备按照系统提示准备上传数据

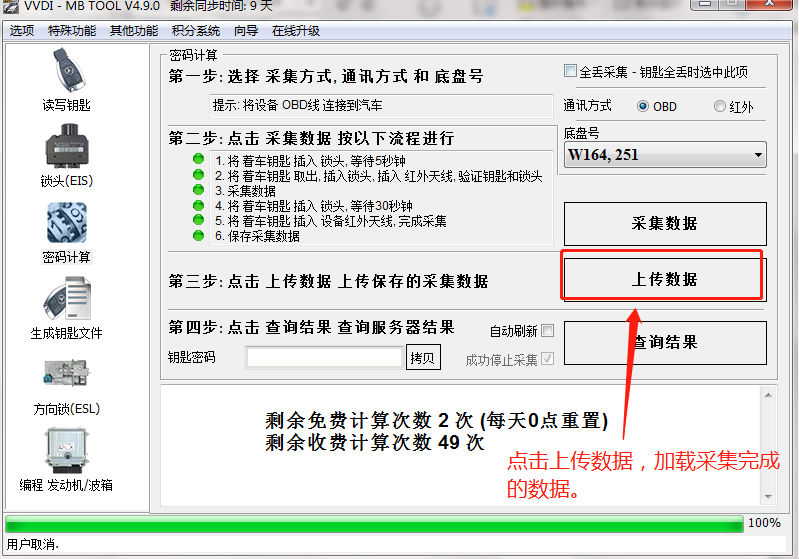

点击界面中的：上传数据       然后加载采集完成的数据

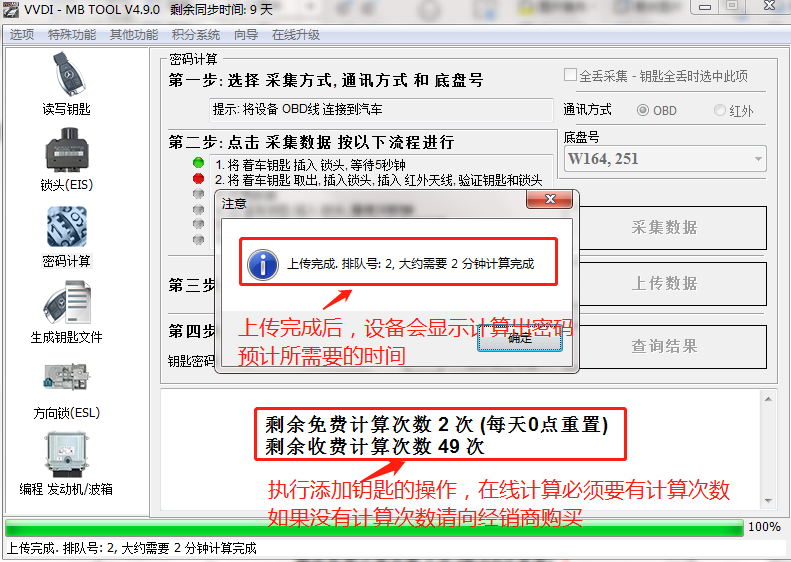

上传完数据后系统会显示计算出密码预计所需要的时间

注意：做钥匙添加进行在线计算需要计算次数，如果没有计算次数请向经销商购买。或者使用积分兑换。

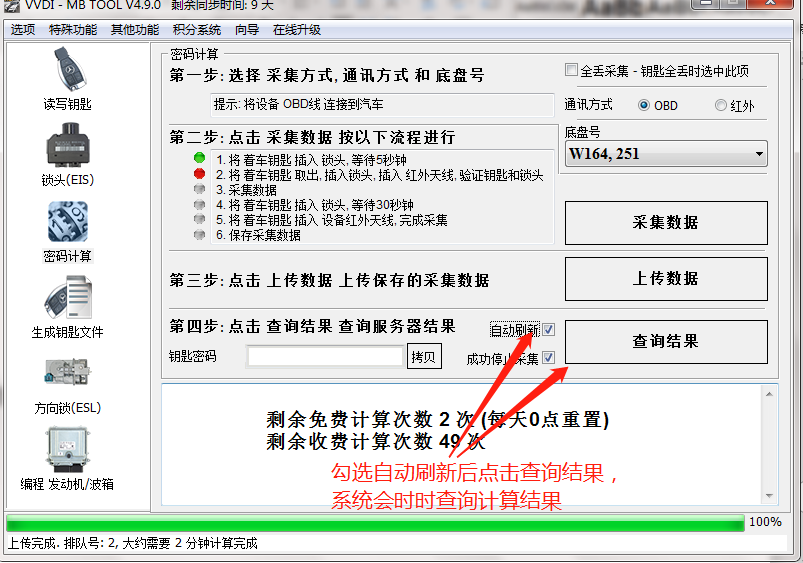

上传数据后可以点击查询结果来查看所需要的计算时间。

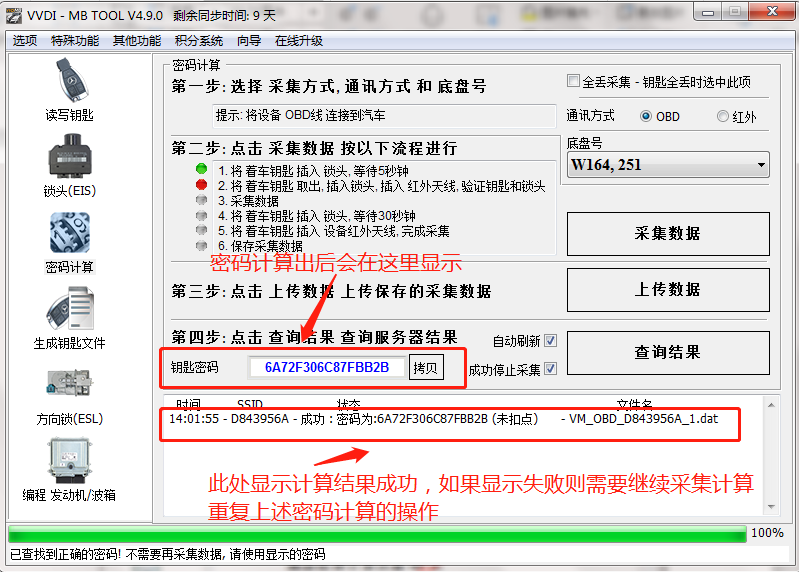

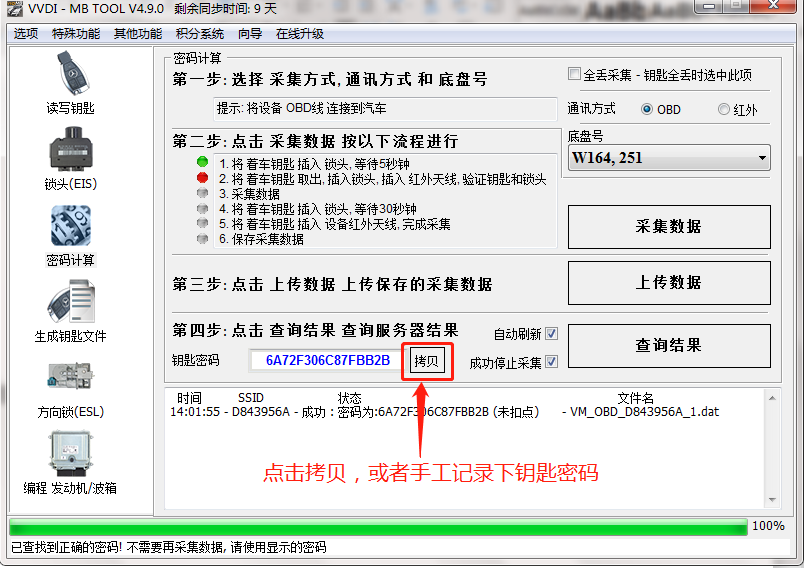

密码计算成功会显示在钥匙密码位置，如果没有计算成功则需要再次采集数据上传，重复密码计算的操作直到密码计算成功为止。

（注：密码计算成功扣取计算次数，计算失败不扣取计算次数）

获取完整锁头数据

密码计算出来就可以得到完整的锁头防盗数据。

具体操作如下：

再次进入到锁头选项

自动判定锁头型号并且读取数据

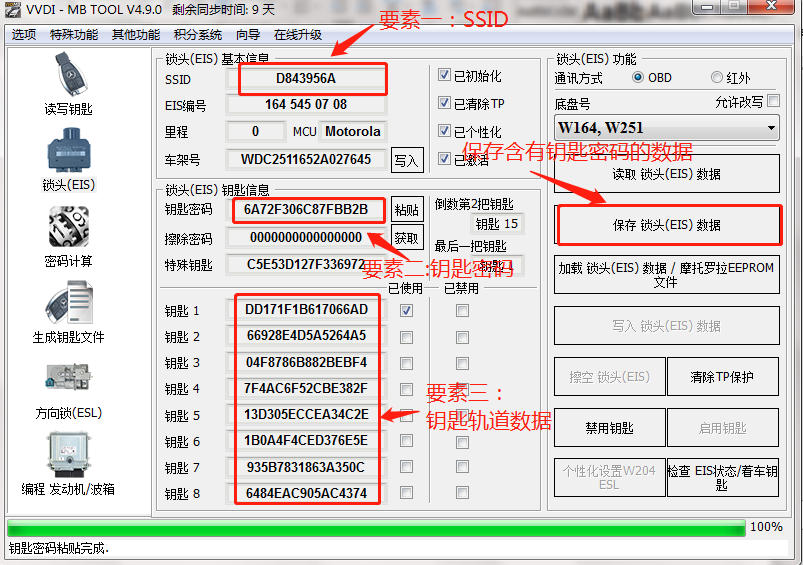

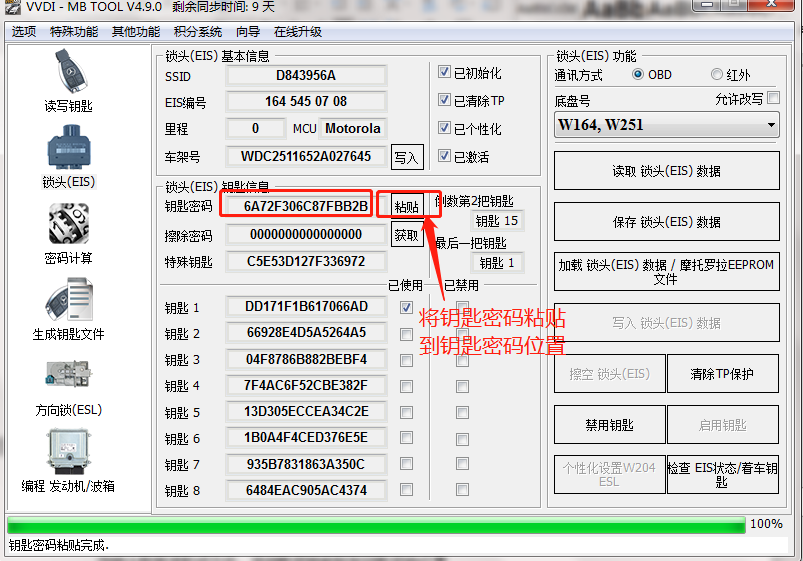

当锁头数据读取成功后，将钥匙密码粘贴（或者手工填写）到钥匙密码位置

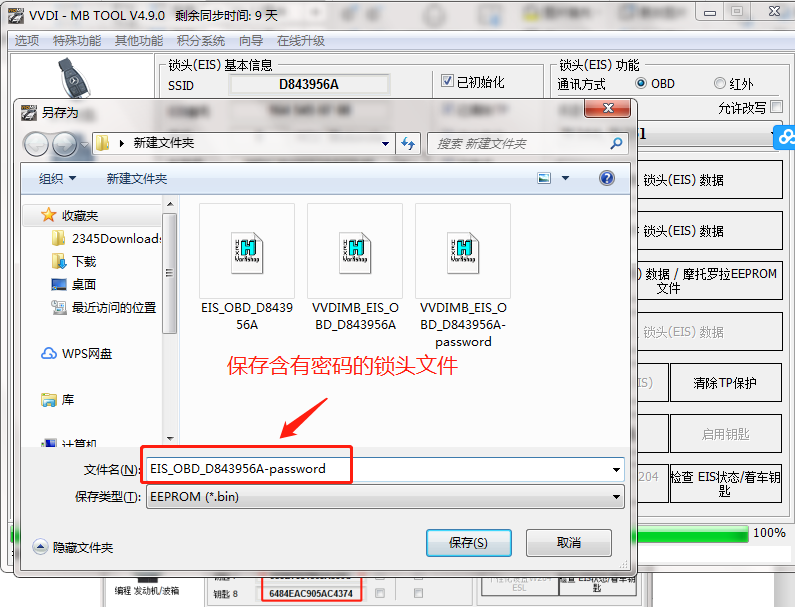

此时为止我们已经获取到完整的锁头防盗数据，同时保存含有密码的数据。

   将完整的锁头防盗数据进行保存后，准备下一步生成钥匙文件的操作

生成钥匙文件

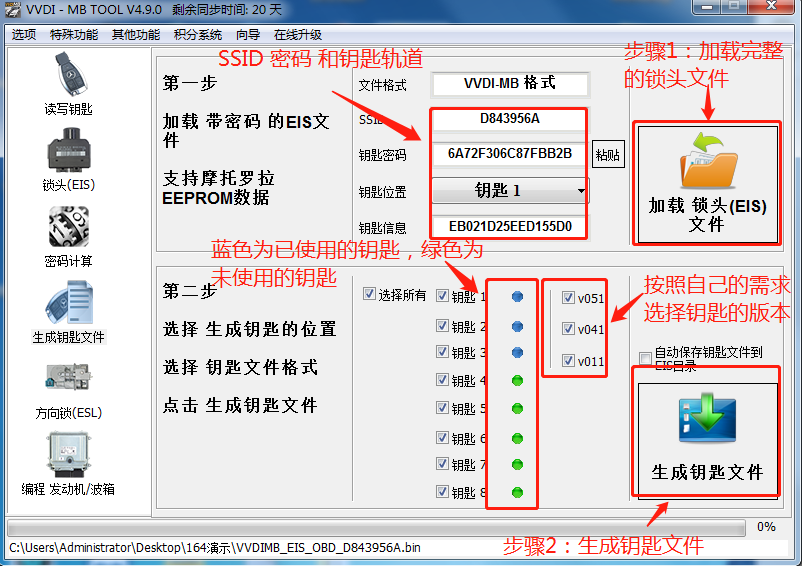

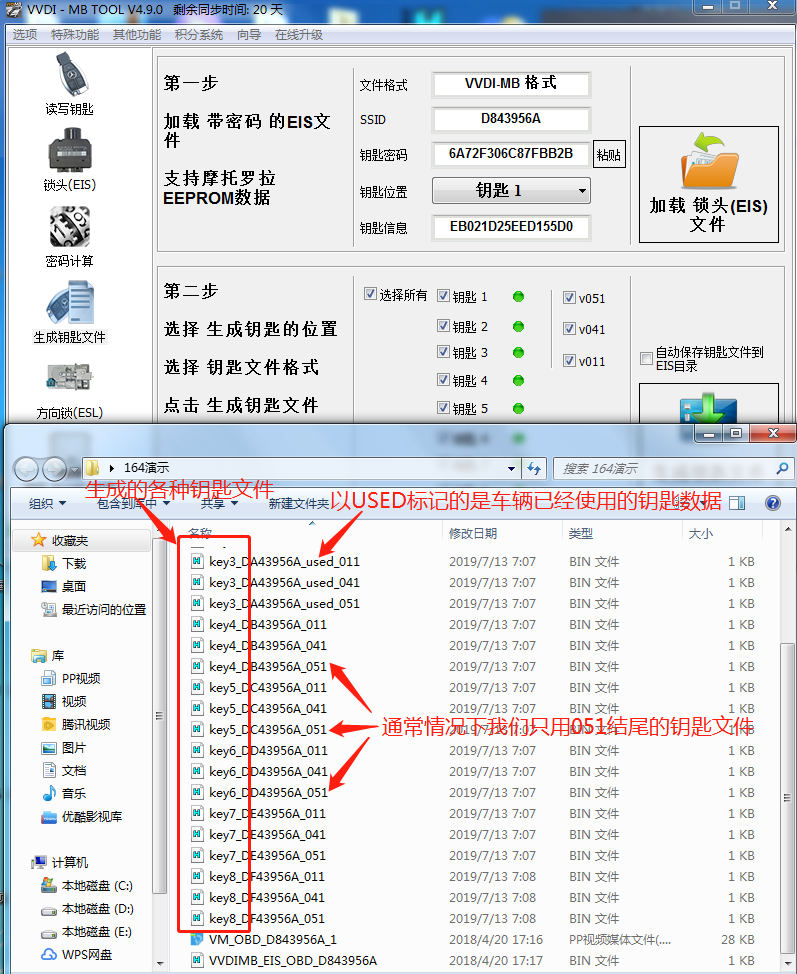

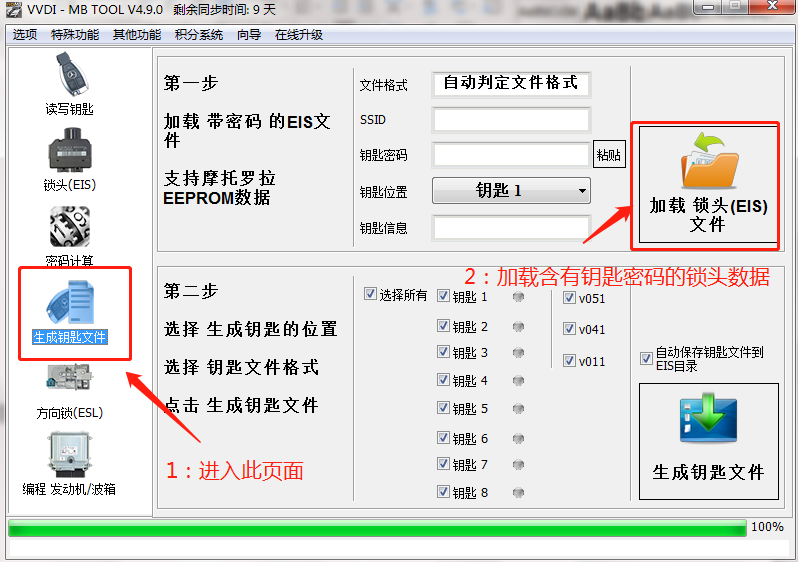

将保存好含有钥匙密码的数据加载到：生成钥匙文件选项中

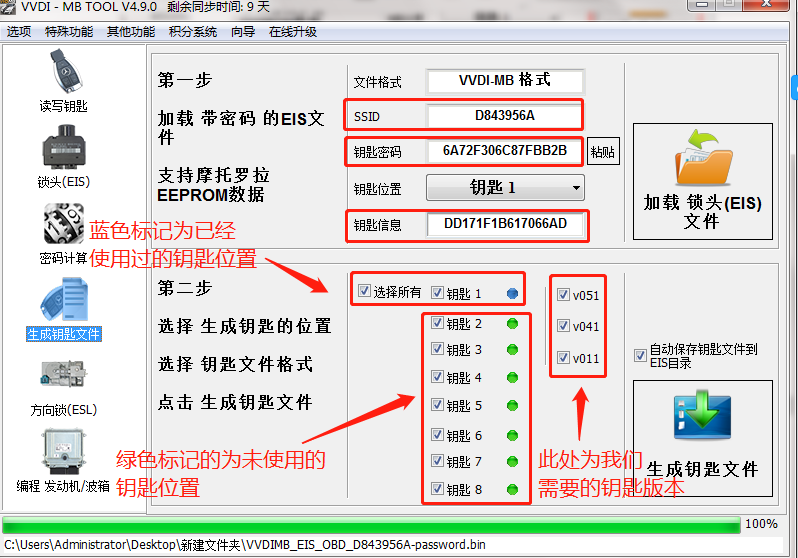

数据加载成功后，会显示钥匙的信息 SSID 钥匙密码 钥匙轨道（HASH）

通常来说添加钥匙选用的版本为V051，其它版本的文件可以不生成。

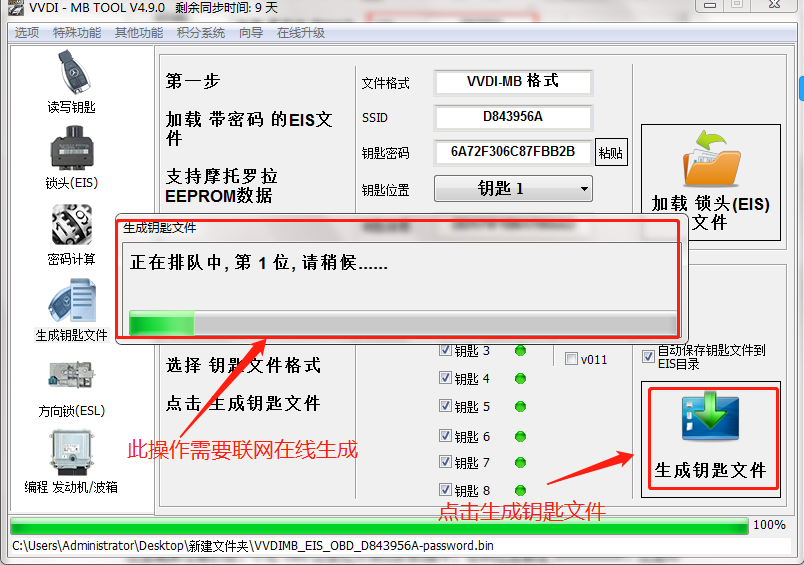

点击生成钥匙文件--进行钥匙文件的生成

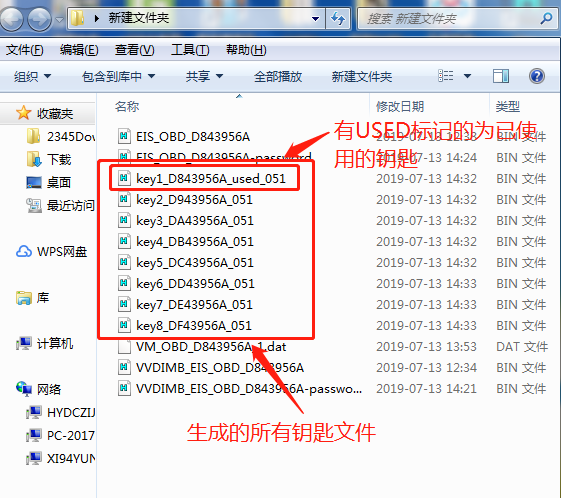

从生产数据的名称可以判断出钥匙位置是否使用过。

读写钥匙

钥匙文件生成后，就可以进入到最后一步：写钥匙

步骤如下

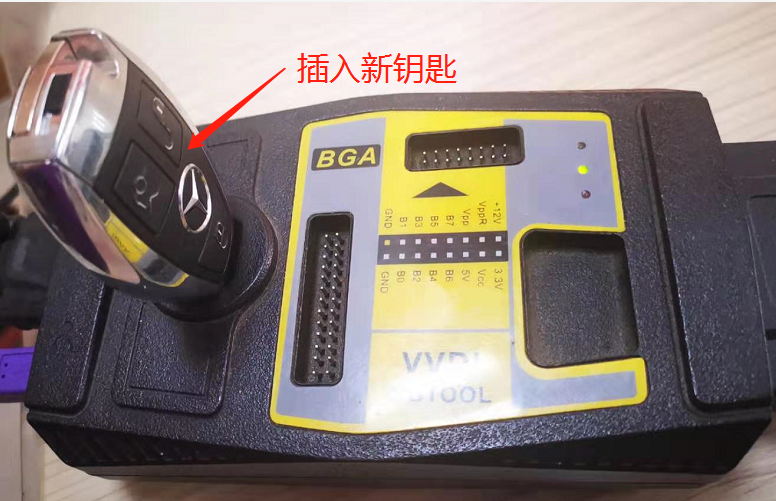

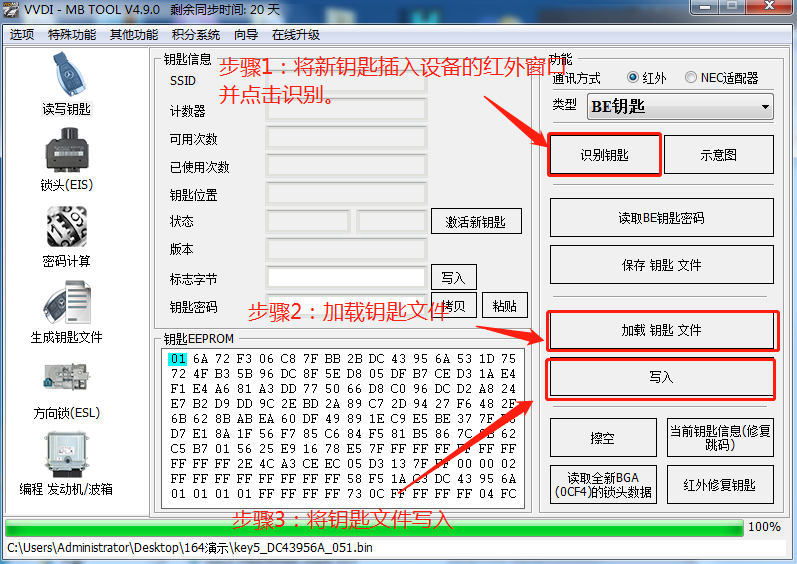

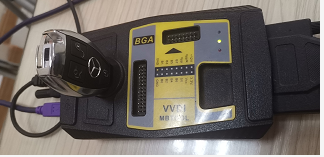

将钥匙需要匹配的新钥匙插入设备的红外天线中，并且进行识别

建议使用VVDI 的专用奔驰钥匙。（如果使用原厂钥匙需要擦空后再匹配）

首先对新钥匙进行识别

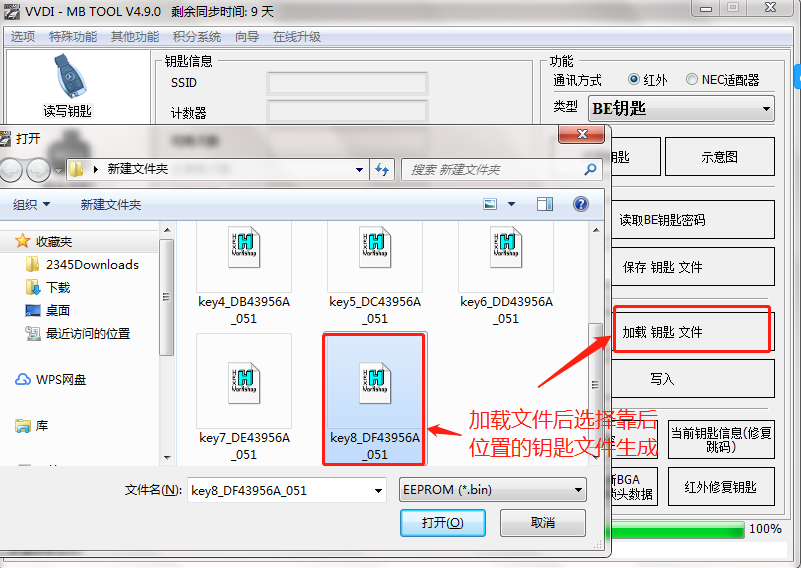

加载生成的钥匙文件

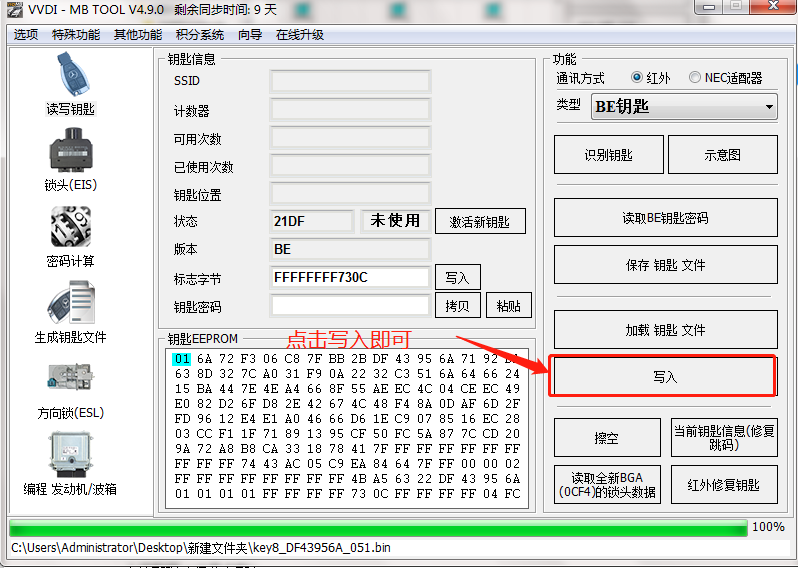

将数据写入钥匙即可

   钥匙文件写入成功后，插入锁头激活即完成操作。（遥控自动生成）

一般来说最好选用生成钥匙的后几位来生成钥匙，避免客户再从厂家定钥匙和我们匹配的钥匙发生冲突。

所以我们最好从钥匙8位置生成钥匙。

（ 生成钥匙应当选用没有被使用过的钥匙位置生成，  如果生成的是使用过的钥匙位置，则需要把生成的钥匙在锁头中反复插拔，直到钥匙和锁头同步后才能正常使用。）

2013年之前K线通讯的车辆

VVDI 无法自动判定的车辆。

1：如果在锁头界面下无法自动判定锁头型号，证明此车为K线通讯（最新的车辆系统FBS4也无法自动识别，V4.9.0暂时无法匹配钥匙），型号多为：WW203 W463 W639 W202 W210最稳妥的方法是拆卸下锁头进行型号区分。也可以使用车架号码通过专用平台查询底盘型号。

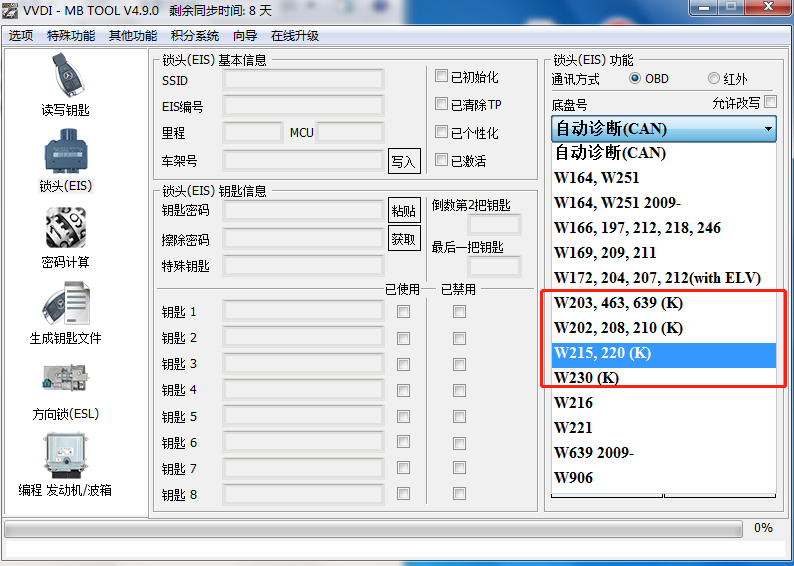

锁头中K线通讯的锁头不能自动识别，只能在人工辨别型号后手动选择具体型号。

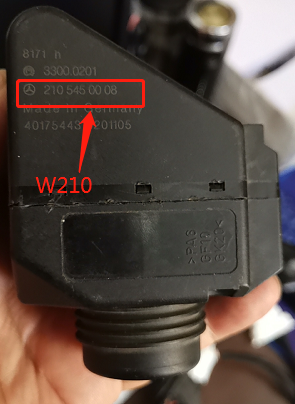

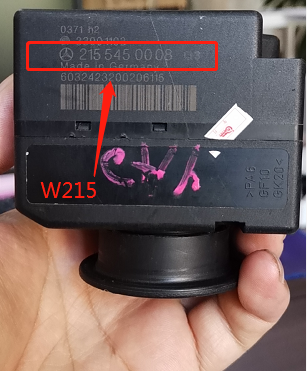

人工辨别锁头的方式是：拆卸下锁头通过锁头上的标识来确定锁头型号。

红外直接读取密码

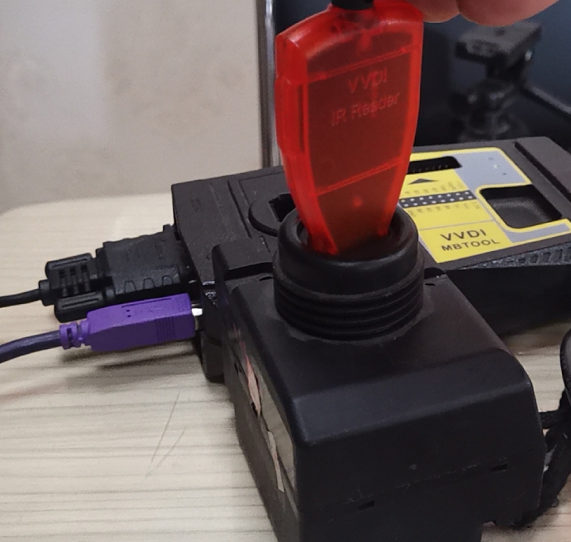

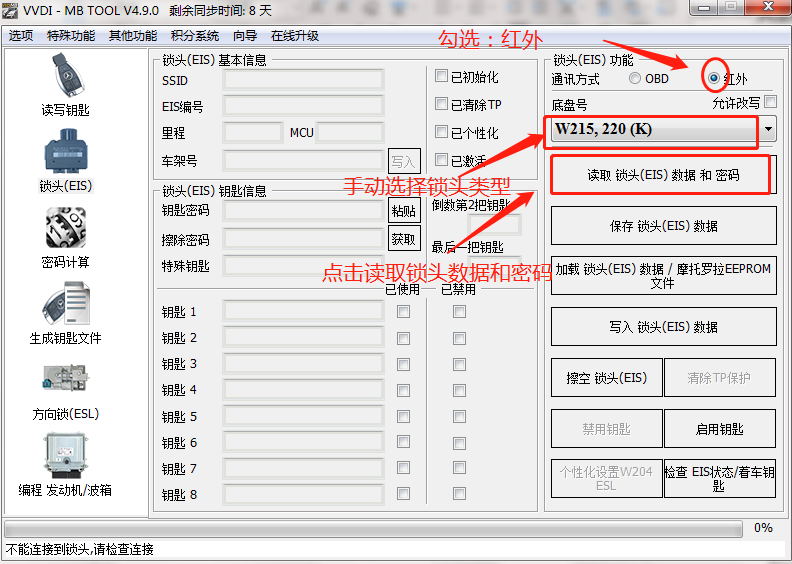

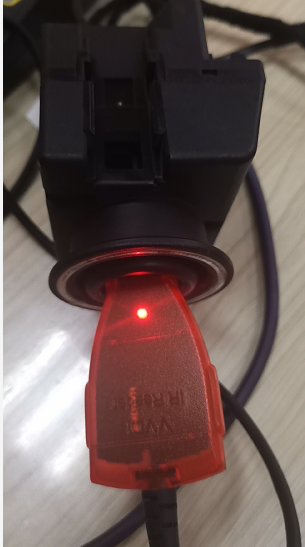

判定好锁头类型后，可以尝试在锁头中使用红外来直接读取密码，（将红外适配器插入锁头）

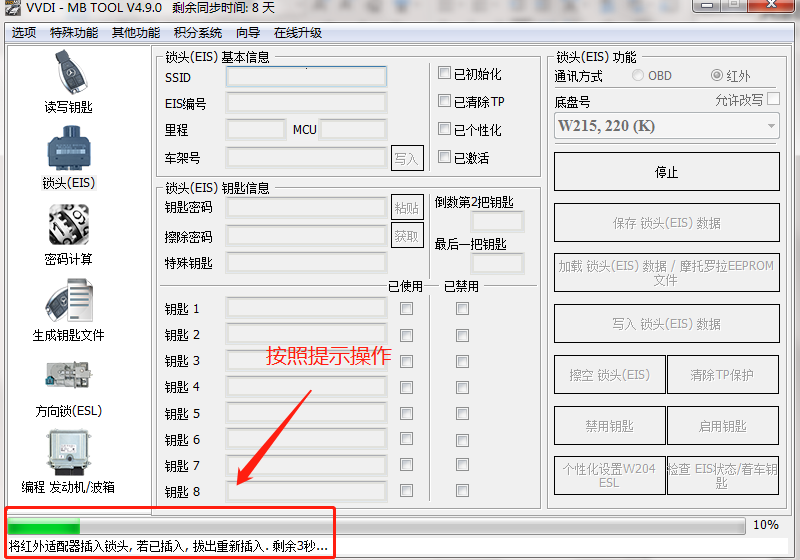

按照提示插拔红外适配器

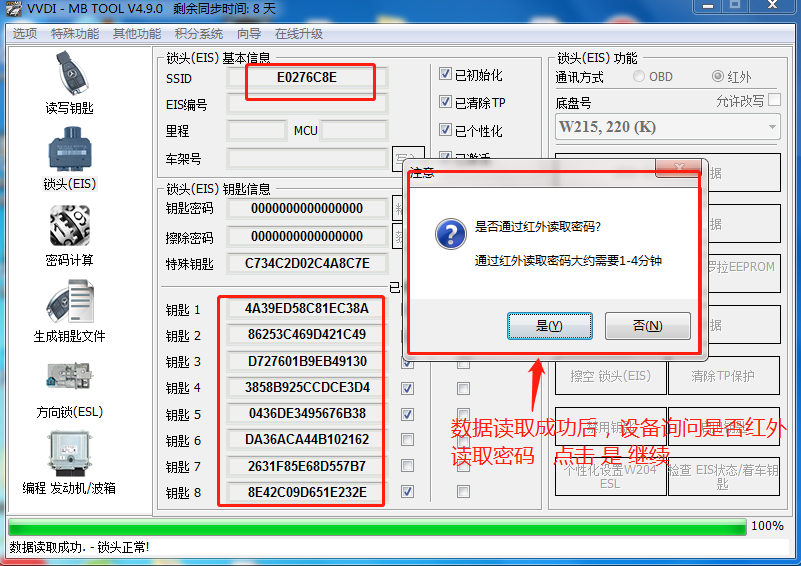

等待数据读出后，系统会询问是否红外读取密码，点击 是 后继续

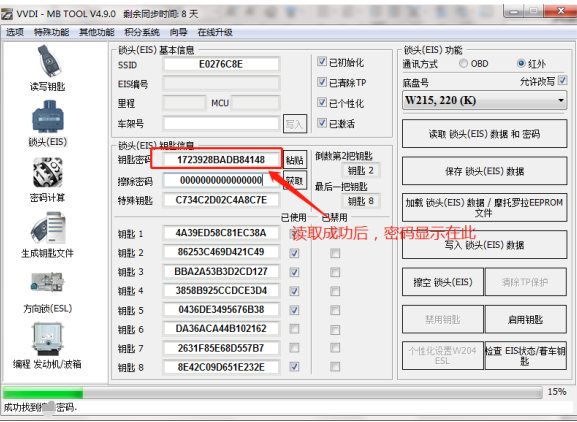

等待1-4分钟，如果密码能被读出会直接显示到数据中

   密码被成功读取后保存数据得到完整的锁头防盗数据，即可进行钥匙文件计算和生成钥匙，后续的操作和OBD采集后的步骤相同。

老款K线通讯锁头采集数据

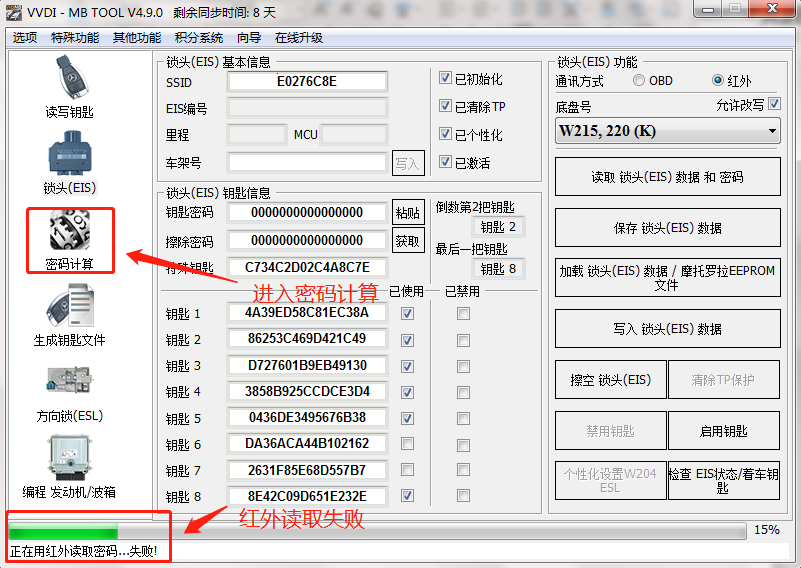

倘若红外读取密码失败，则需要进入密码计算界面进行数据采集和计算。

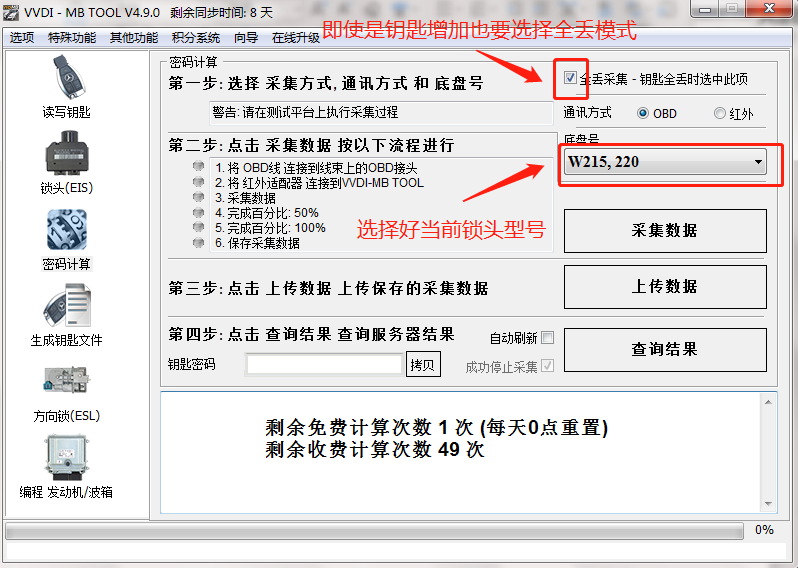

进入密码计算选项后需要选择全丢模式。

按照提示要求，在平台上接线（不能在车上采集数据）

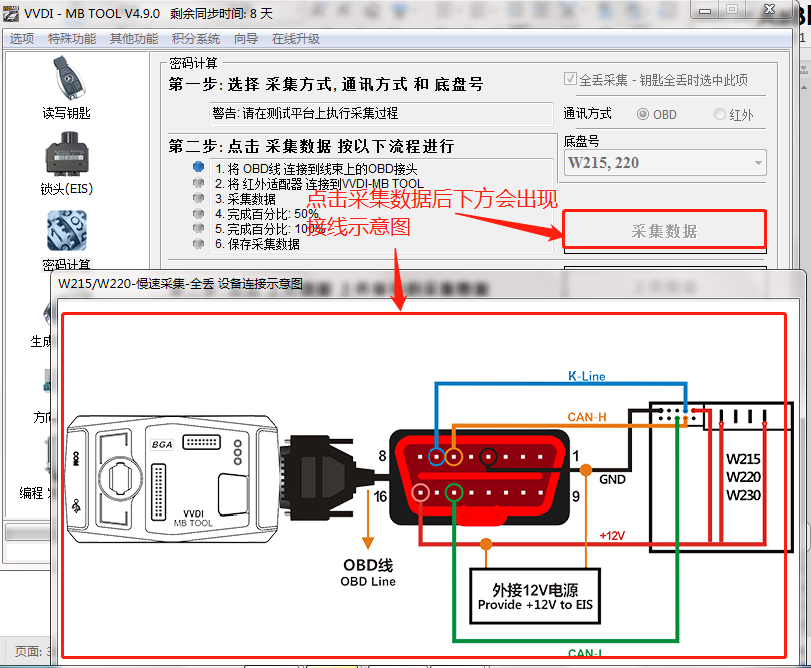

按照图示接线采集数据

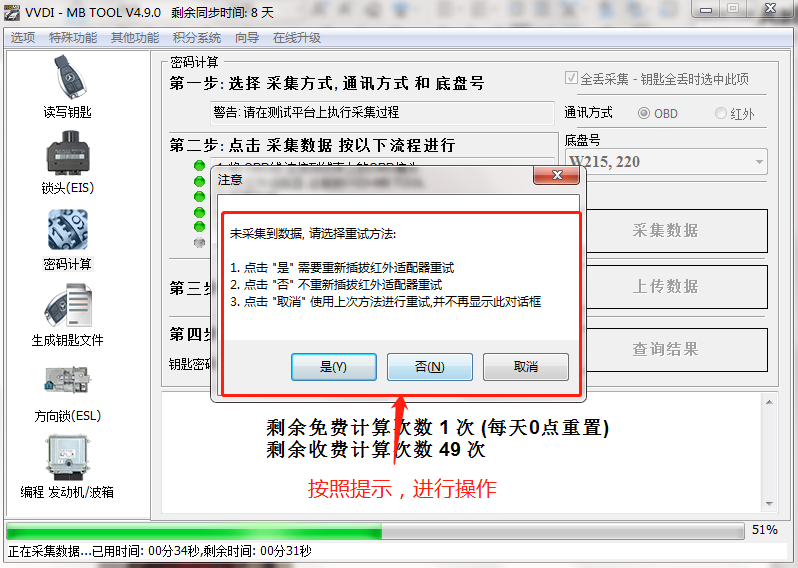

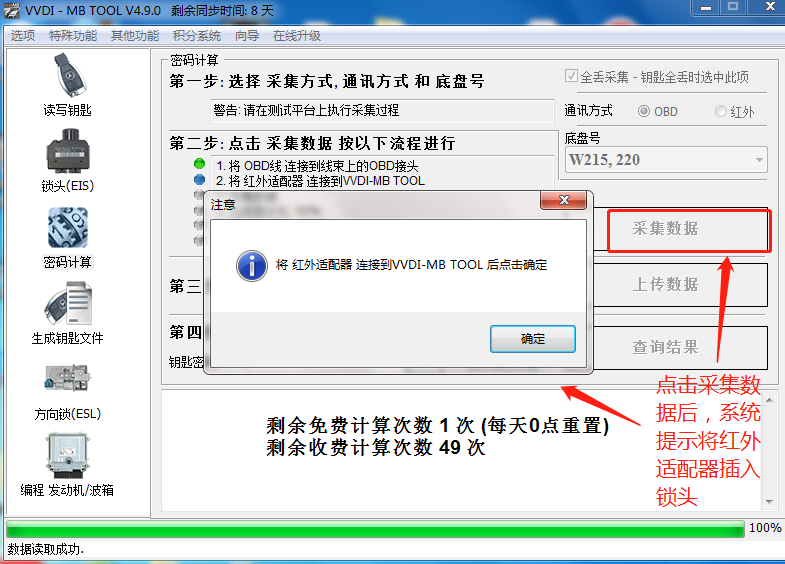

按照系统提示插拔红外适配器

  直到数据采集完成，再上传数据进行计算获得密码

当密码获取后填入锁头数据得到完整的锁头防盗数据，再生成钥匙文件，写入新钥匙即可。（后续步骤与OBD采集数据后的操作一样）

编程器读取老款锁头数据

老款的K线通讯的锁头除了采集还可以使用编程器来直接读取锁头数据，编程器读取的锁头数据中就包含钥匙密码，下面我们以用编程器读取的奔驰锁头数据为例

以W639的锁头为例，使用编程器读取锁头数据

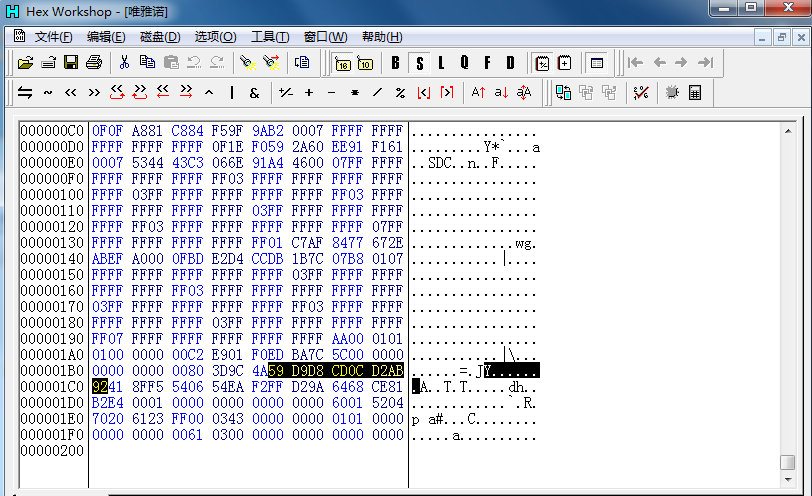

将数据读取后我们会发现数据中就含有钥匙密码。（所有使用编程器读取出来的锁头数据都含有钥匙密码），入下图所示

此时读取出来的数据就是完整的锁头防盗数据，不需要再采集数据计算密码。

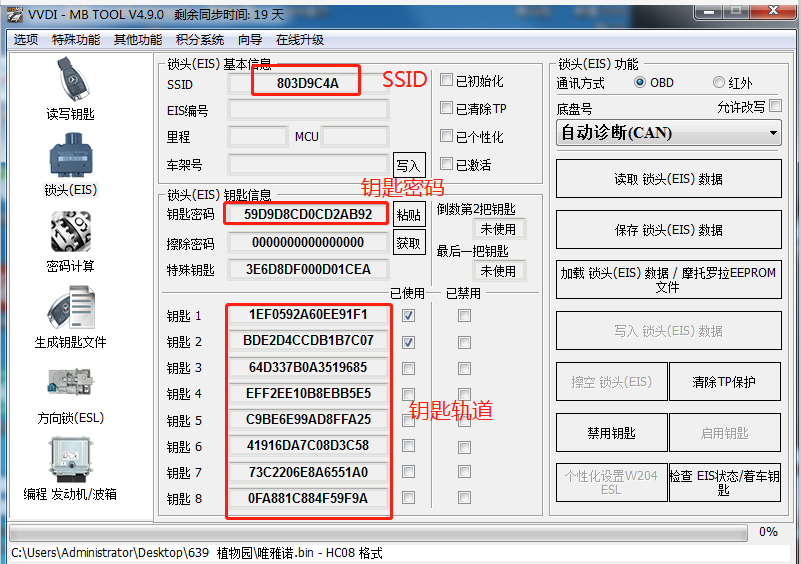

将读取的数据直接导入VVDI MB BGA后可以看到做钥匙的三个重要条件都已经具备

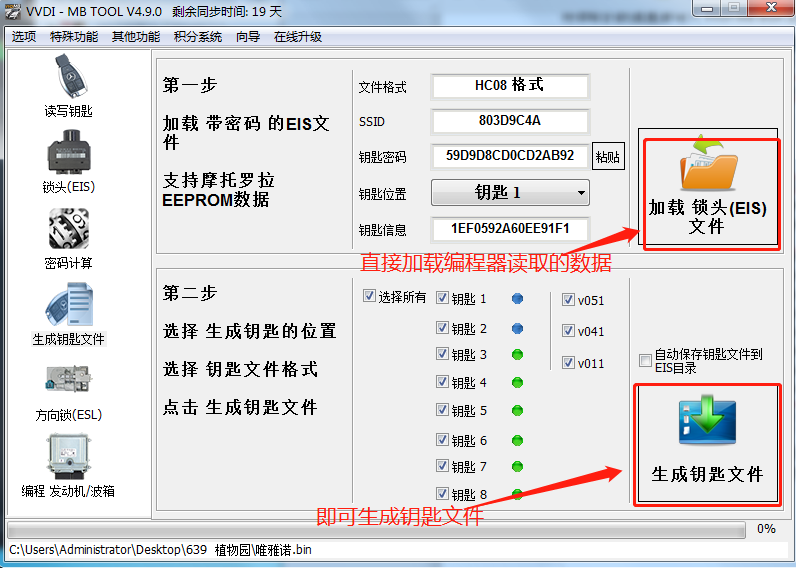

  因此如果使用编程器读取锁头数据后，直接加载到生成钥匙文件选项中就可以生成钥匙文件。然后再使用钥匙文件写入新钥匙即可。



使用编程器读取锁头数据需要注意以下几点：

1：只能读取摩托罗拉CPU的数据，NEC类型CPU无法读取。

2：除05的摩托罗拉CPU需要吹焊下来读，其它型号的摩托罗拉CPU都可以板载接线读。

这里需要首先给大家普及下摩托罗拉的掩码表，来区分一下摩托罗拉CPU的具体区分

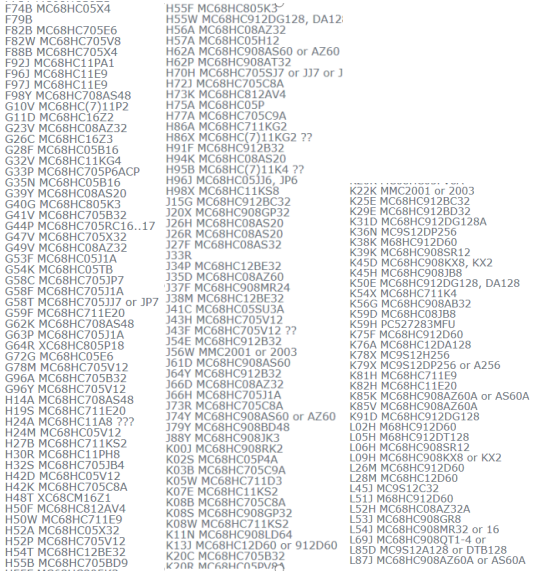

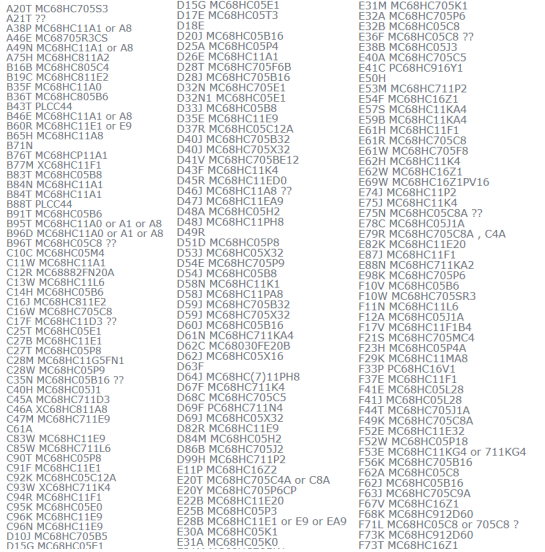

以下是摩托罗拉的掩码表

不需要焊接CPU（9S12 08CPU）连线读取即可，也可以使用VVDI的专用适配器免焊接读取数据。（此适配器需要单独购买）我们以下列CPU类型为例做演示说明

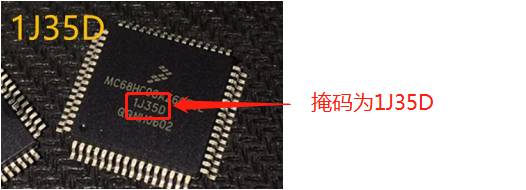

通过上方列表可以得知上图的1J35D为08系列CPU

J35D MC68HC08AZ60

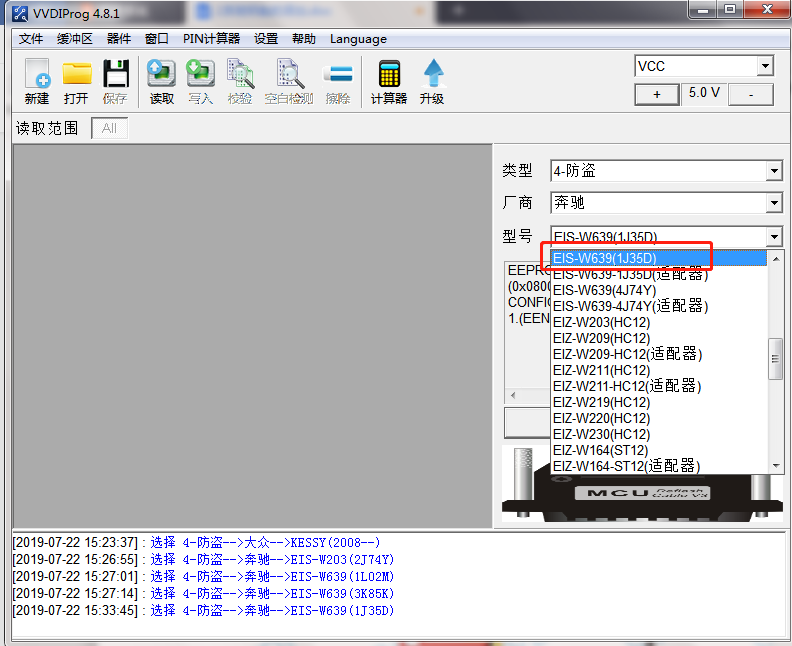

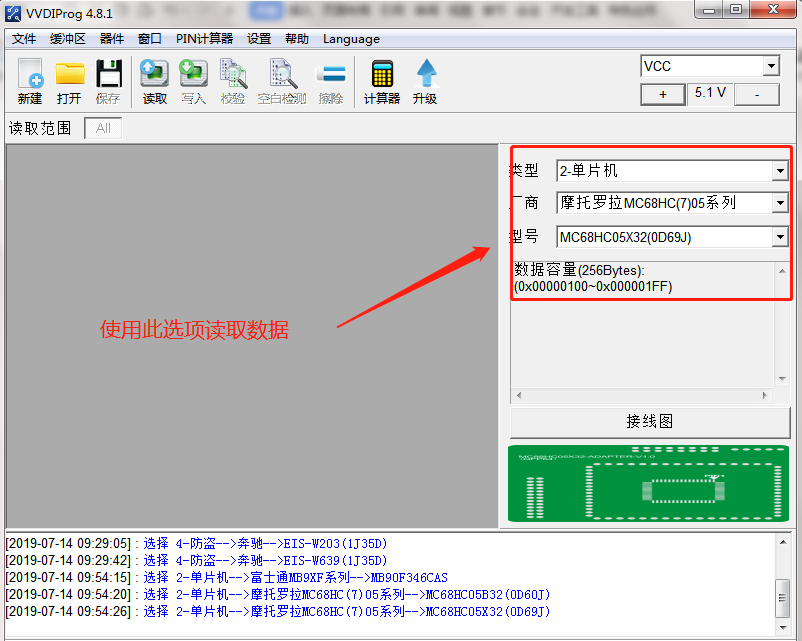

从VVDI PRO中找到对应的选项

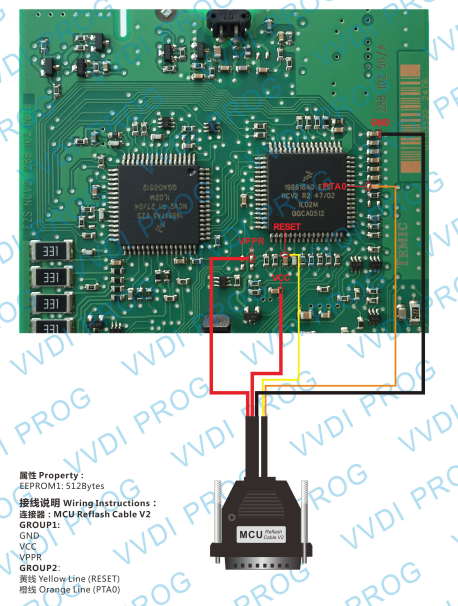

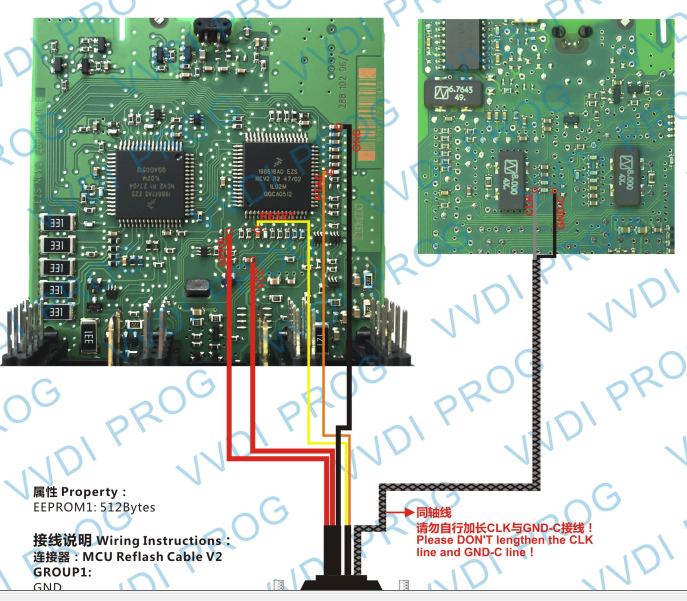

打开接线图后可以在VVDI的编程器上按照示意图接线读取，不需要焊接CPU

按照图上提示进行数据读取即可。

第二种类型是需要焊接CPU的

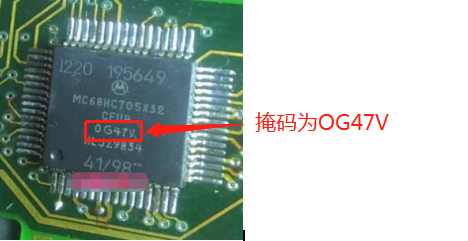

通过上方图片查阅掩码表可得知OG47V为05CPU

G47V MC68HC705X32

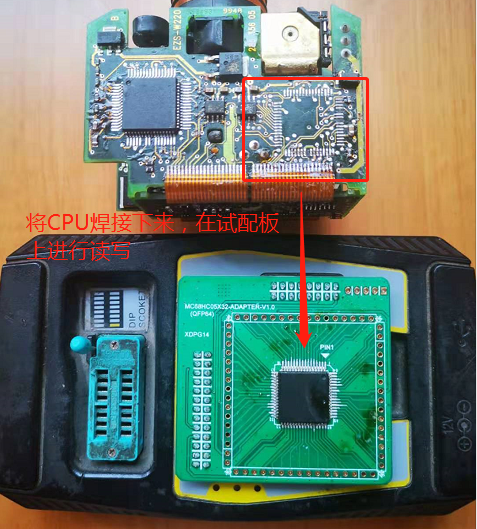

因此读取此CPU就需要焊接下来在专用适配板上读写

  一般来说摩托罗拉9S12 08的CPU接线读取相对速度快也安全。但是05的CPU需要进行焊接，对于一些手工操作不熟练的人来说最好不要使用。建议还是进行全丢数据采集，虽然用时长，但是比较安全。

通过以上的讲解，大家已经了解到匹配奔驰钥匙最关键的就是锁头中完整防盗数据，在这之中最关键的就是钥匙密码。只要能获取钥匙密码就可以匹配钥匙。那么钥匙密码还可以从哪些渠道获取呢？

从BE钥匙中获取密码

1：从后配的钥匙中直接读取

如果客户使用的不是原装钥匙而是后配的钥匙，（一般称为BE钥匙）多数都可以从钥匙中读取密码。

具体操作如下：

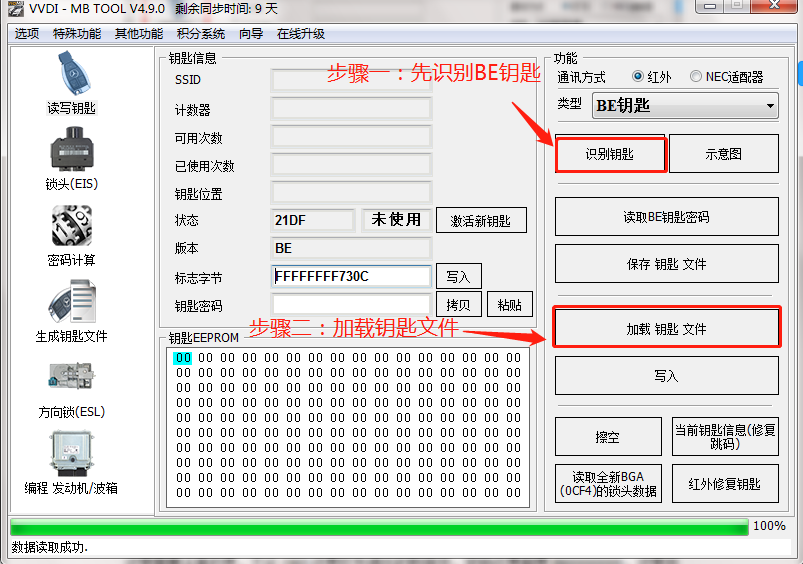

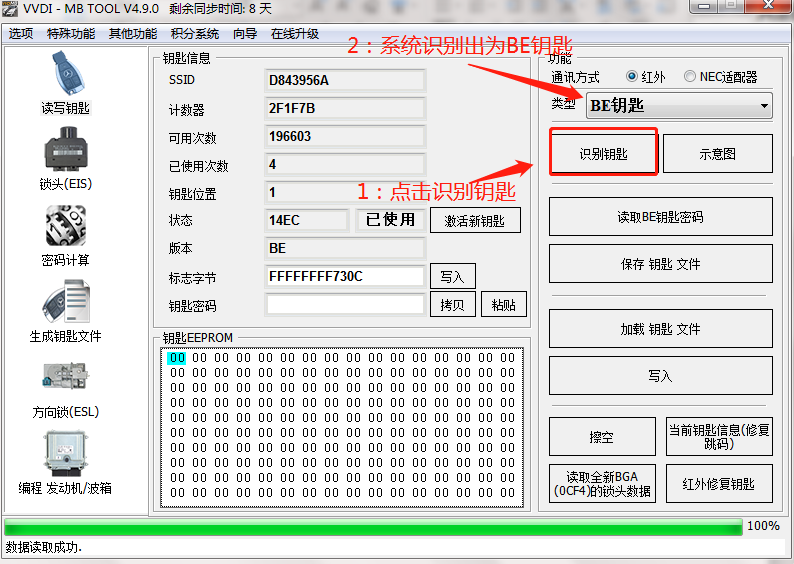

将BE钥匙插入VVDI MB BGA设备点击识别

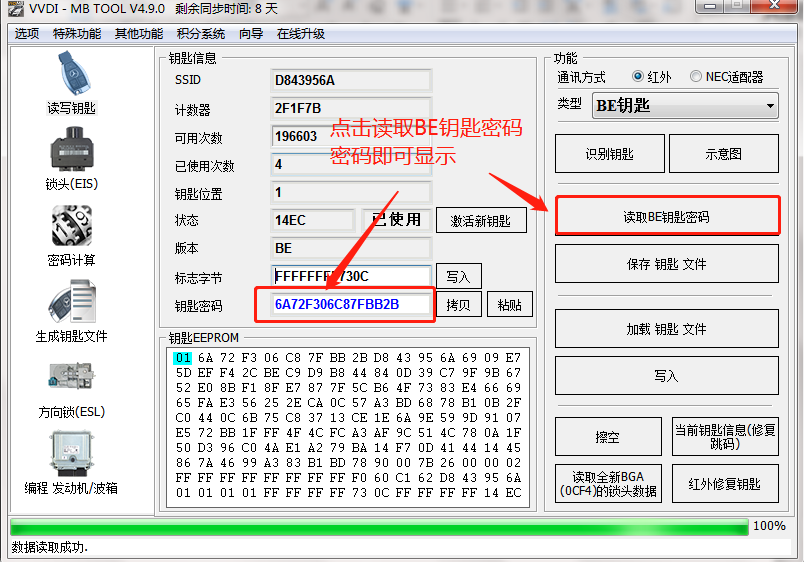

当BE钥匙信息被识别出来后，再点击读取BE钥匙密码

    读取出钥匙密码后，就可以粘贴到锁头数据中，得到完整的防盗数据。继而生成钥匙文件写入新钥匙，完成匹配。

从V51 57钥匙中获取密码

2：从51 ，57版本的钥匙中获取密码

客户使用的是原厂钥匙，其中一部分为51 57版本那么我们也可以从中获取密码。

具体操作如下。

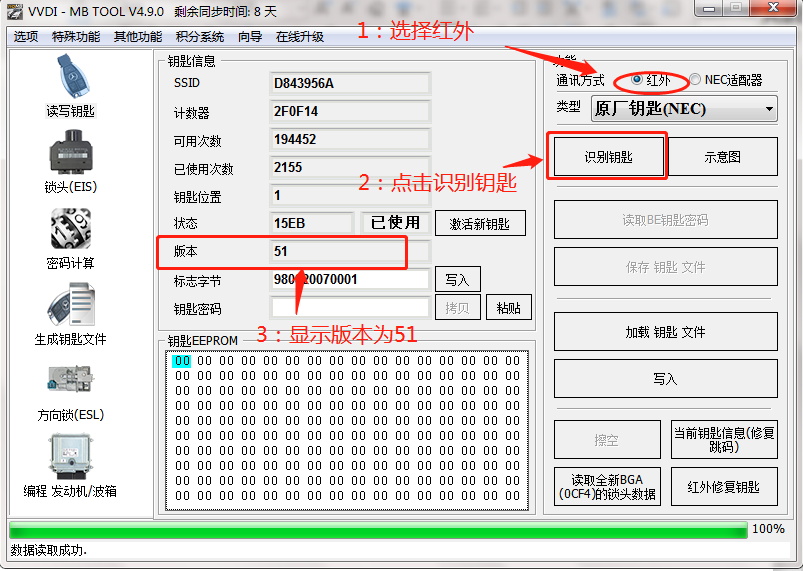

将客户的钥匙放入VVDI MB BGA中，用红外进行识别

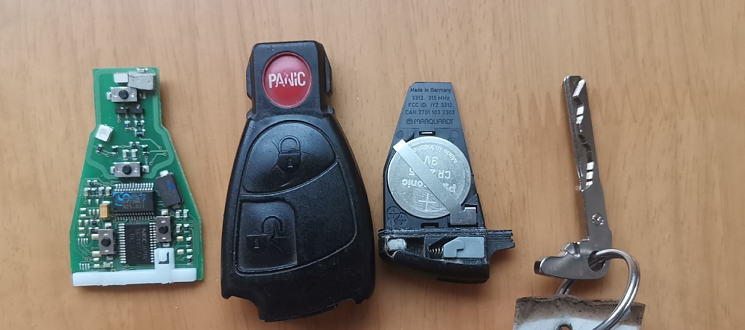

当我们得知原车钥匙为51（或者版本）后，将原车钥匙进行分解

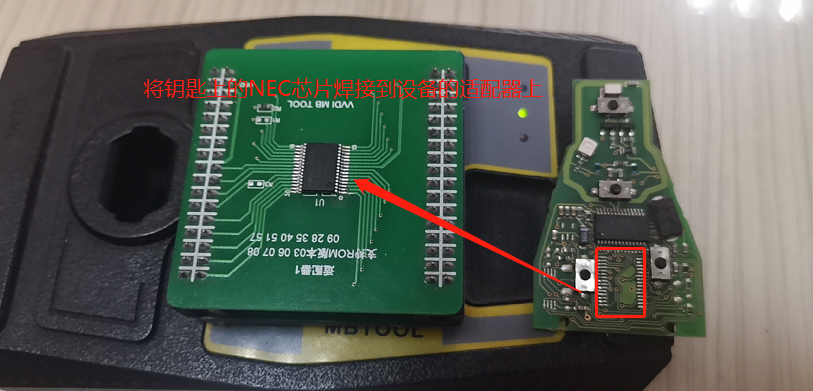

再将钥匙上的NEC芯片焊接到奔驰设备的适配器上。

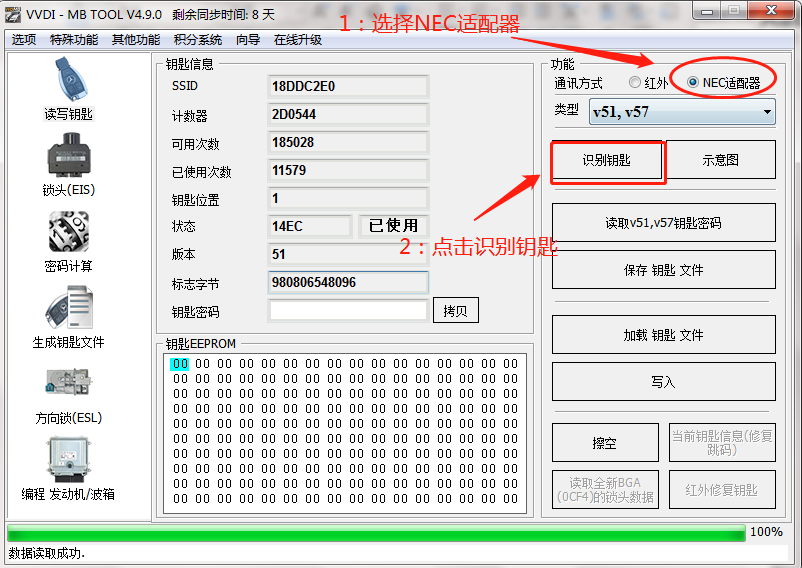

选择NEC适配器识别钥匙

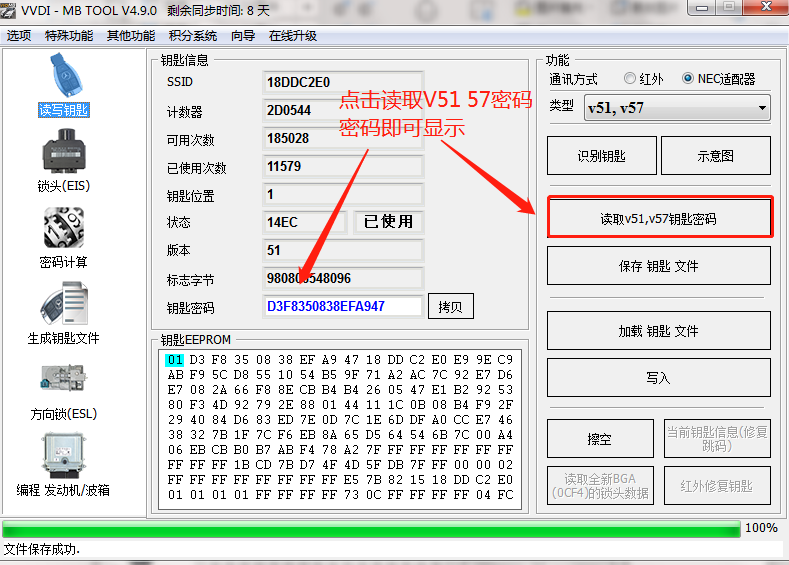

钥匙识别成功后，再悬着读取V51 V57钥匙密码即可

当密码获取后，再粘贴到锁头数据中进行钥匙文件计算，最后写入新钥匙即可完成匹配。

     总结： 做奔驰钥匙添加时关键的步骤就是获取钥匙密码，当获取密码成功后将钥匙密码填写到锁头数据中即可进行钥匙文计算，得到钥匙文件后红外写入新钥匙即可完成匹配。

密码的获得途径有多种渠道，在实际工作中应该选择最简单安全的方法来获取钥匙密码。
