老司机请上车--使用海豚自定义建立自己的钥匙数据库

  对于熟练使用数控机的老师傅也就是我们常说的“老司机”，常常会遇到一些数据库中没有的车型，这时候就希望自己能建立这么一个数据库。再遇到相同的车辆工作起来就会比较方便。

  小数控上有自定义的软件可以自己编辑钥匙数据库，现在海豚也有了自定义数据库了！

我们可以使用手机APP进行自己专属的数据库编辑了，但是由于要自己动手测量各种数据，所以新手会觉比较麻烦，但是对“老司机”来说应该不在话下。那么现在我们就介绍下如何使用XHORSE的APP来进行自定义钥匙数据库的建立和操作。

  篇幅比较长，请耐心浏览

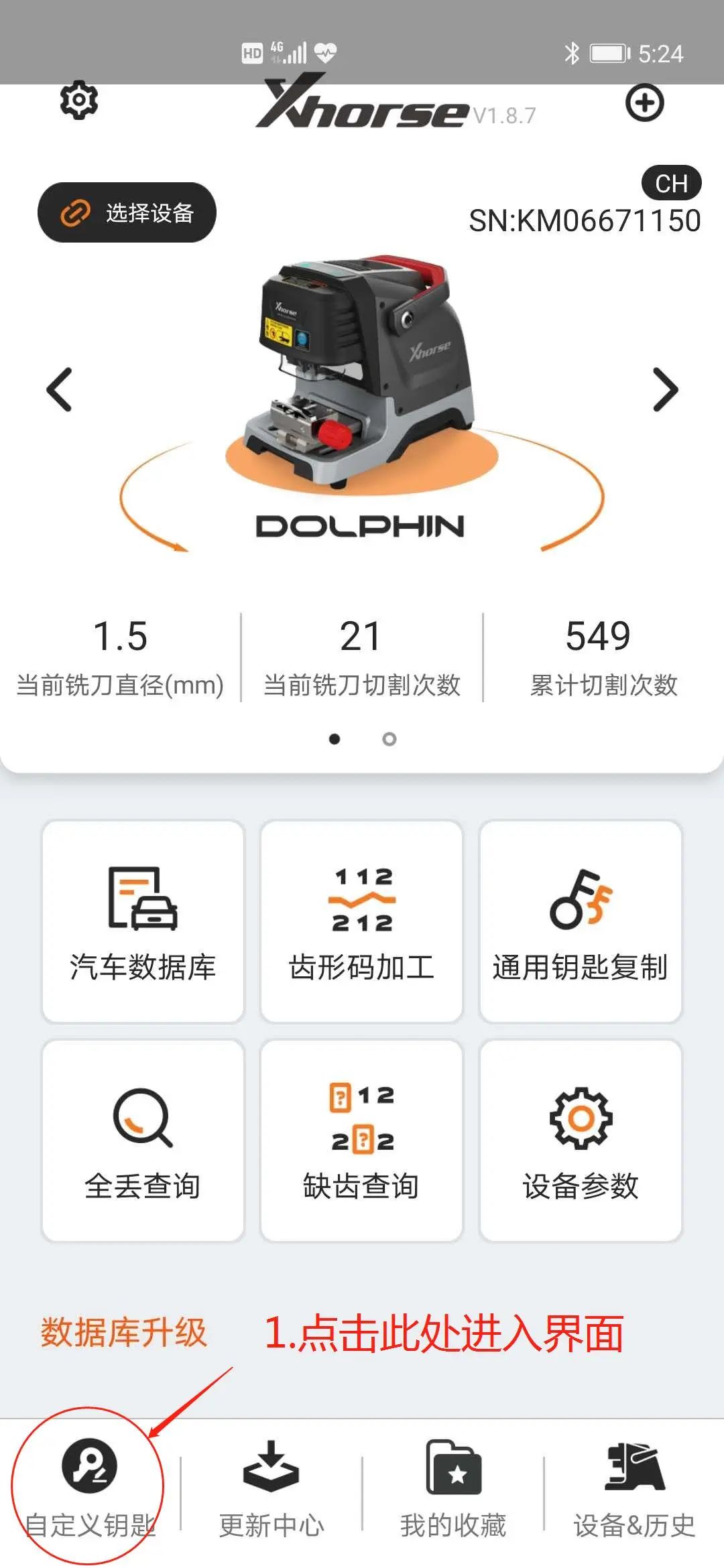

首先在XHORSE的APP中找到：自定义钥匙

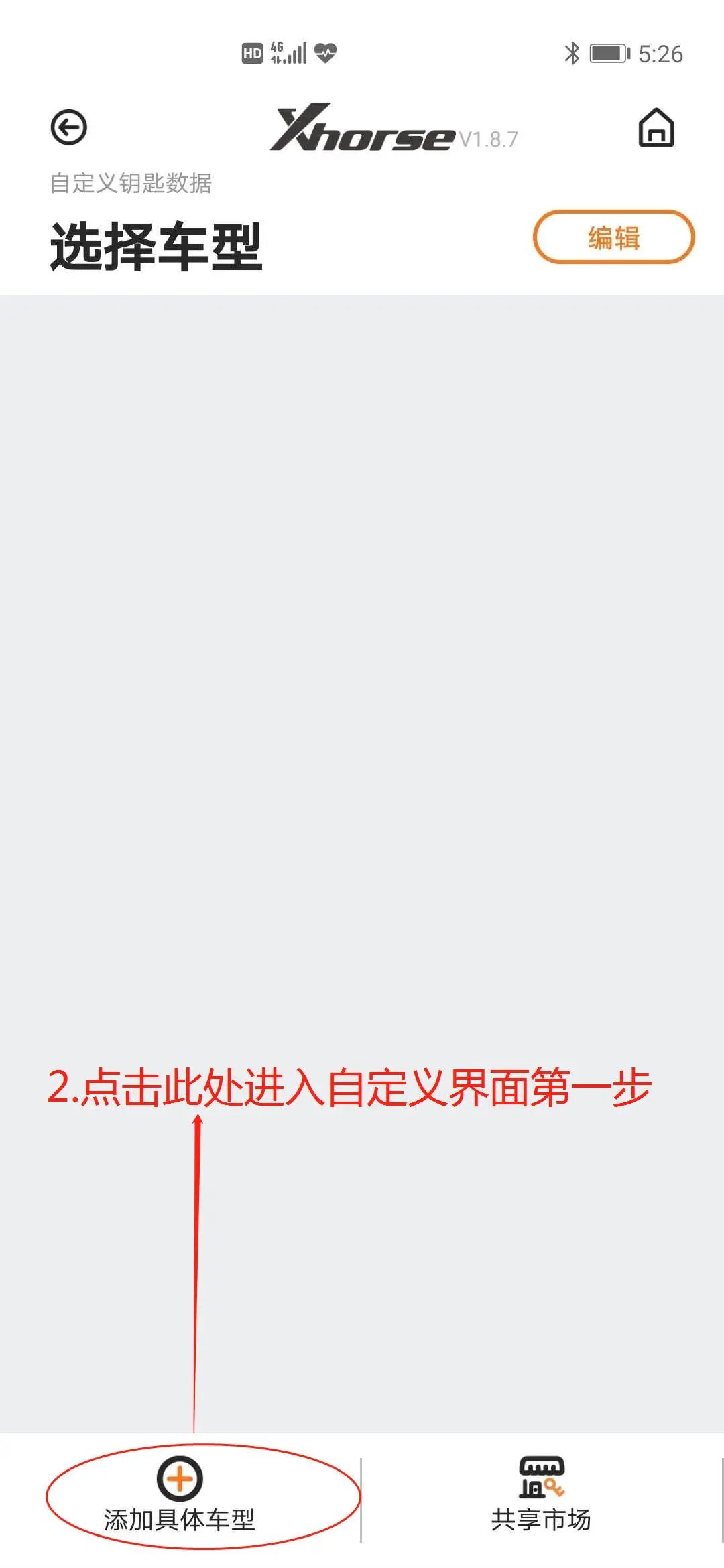

进入自定义钥匙后，选择左下角的：添加具体车型

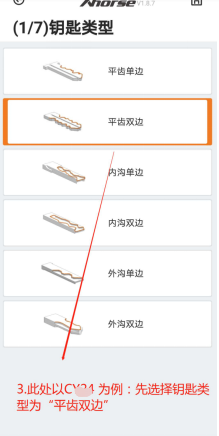

进入此界面后，系统会让选择钥匙的具体类型

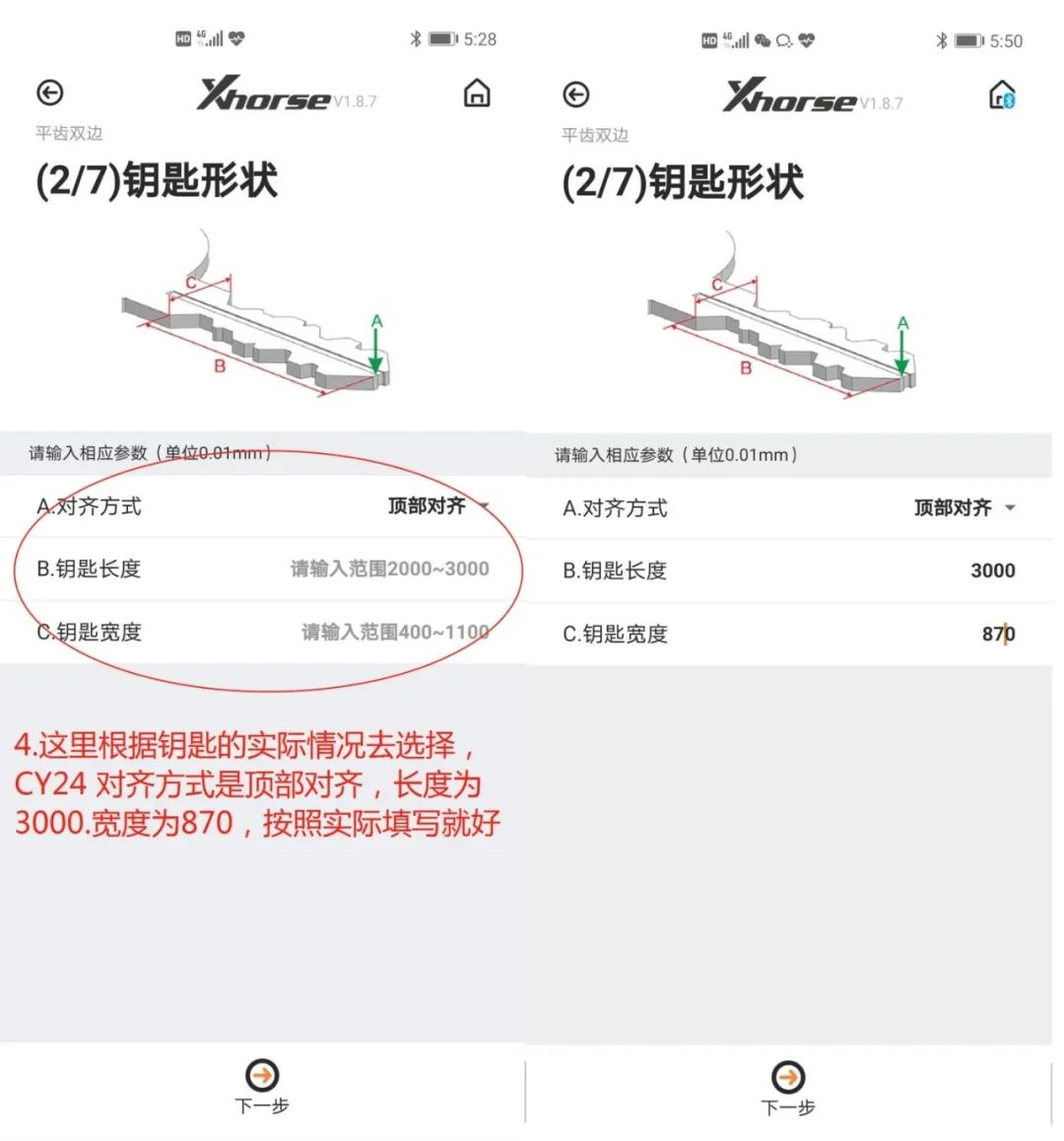

选择好类型界面后，系统会让你选择钥匙是头定位还是肩定位，以及钥匙的长度与宽度

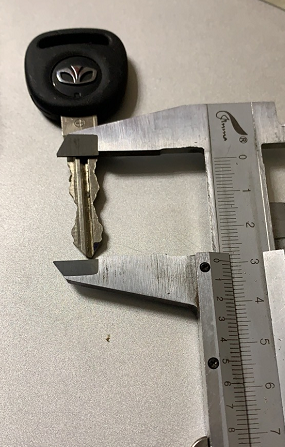

（长度测量）

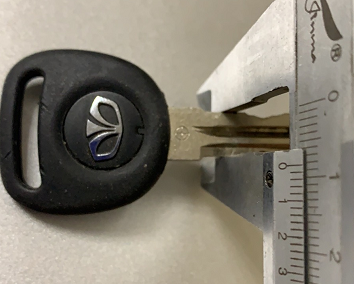

（宽度测量）

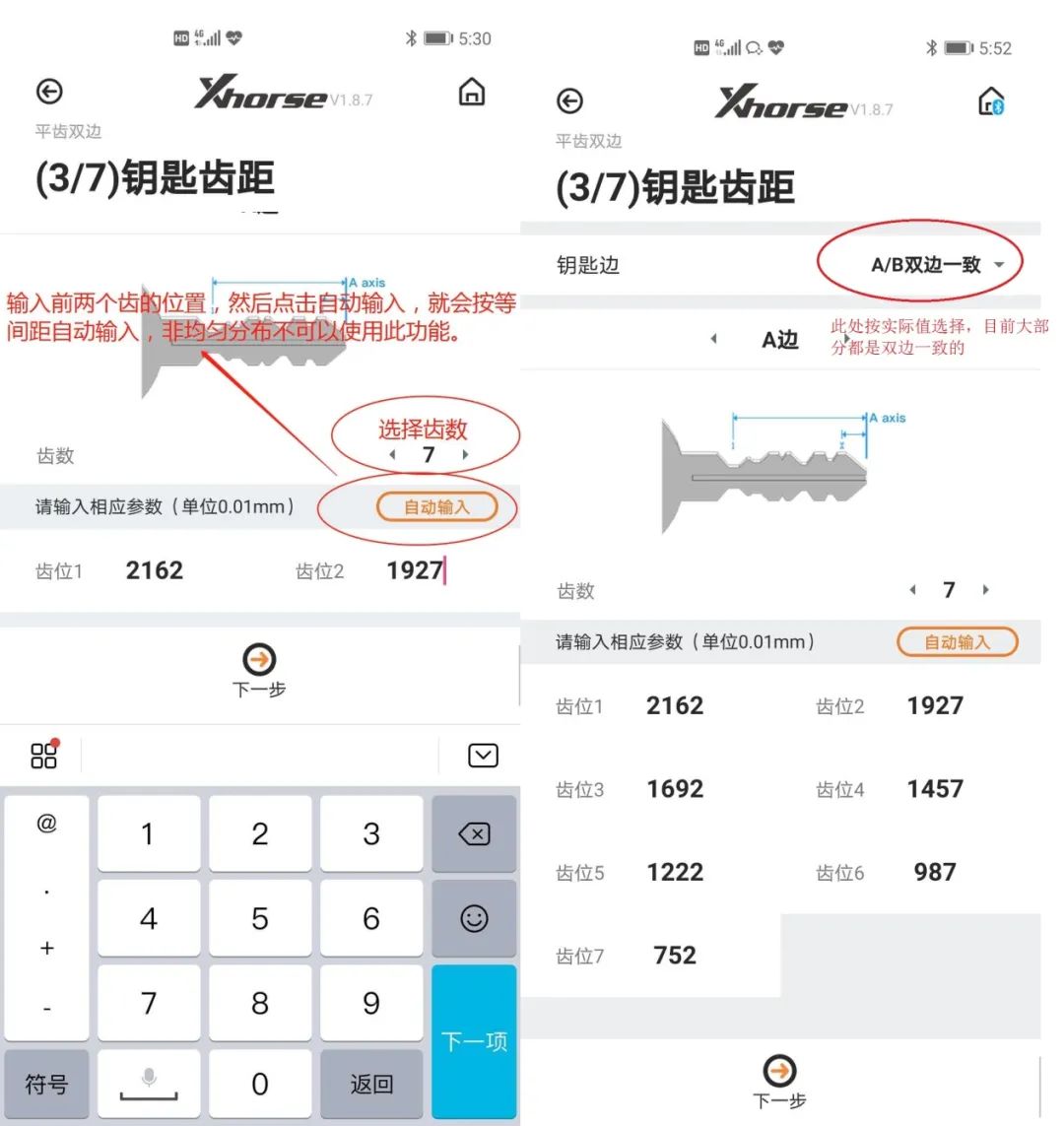

然后数据齿间距

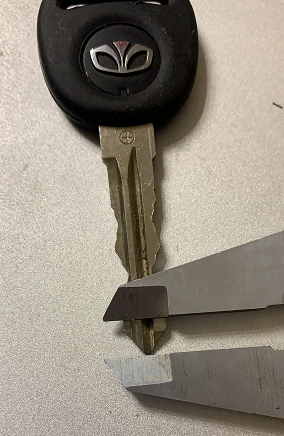

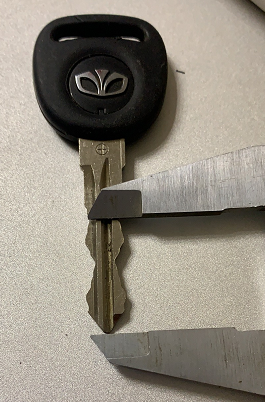

尖到第一个齿的测量与尖到最后一个齿位置的测量

并且根据图示进行填写距离数值，系统会自动计算出平均间距。

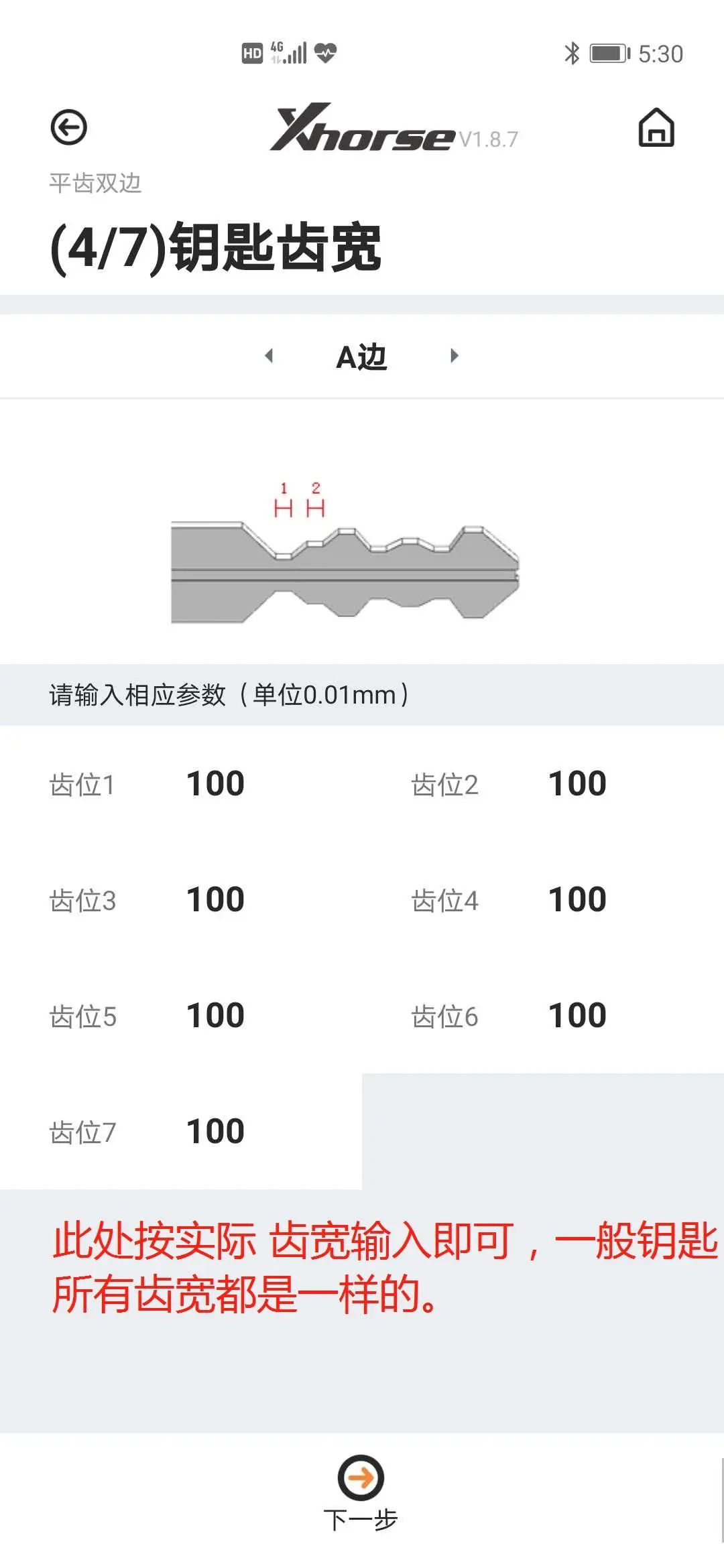

接着将将钥匙的齿宽。（就是每个簧片所占用的位置）

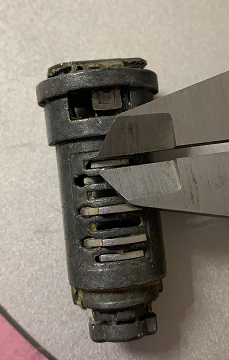

（可以测量锁芯上面簧片占用的位置）

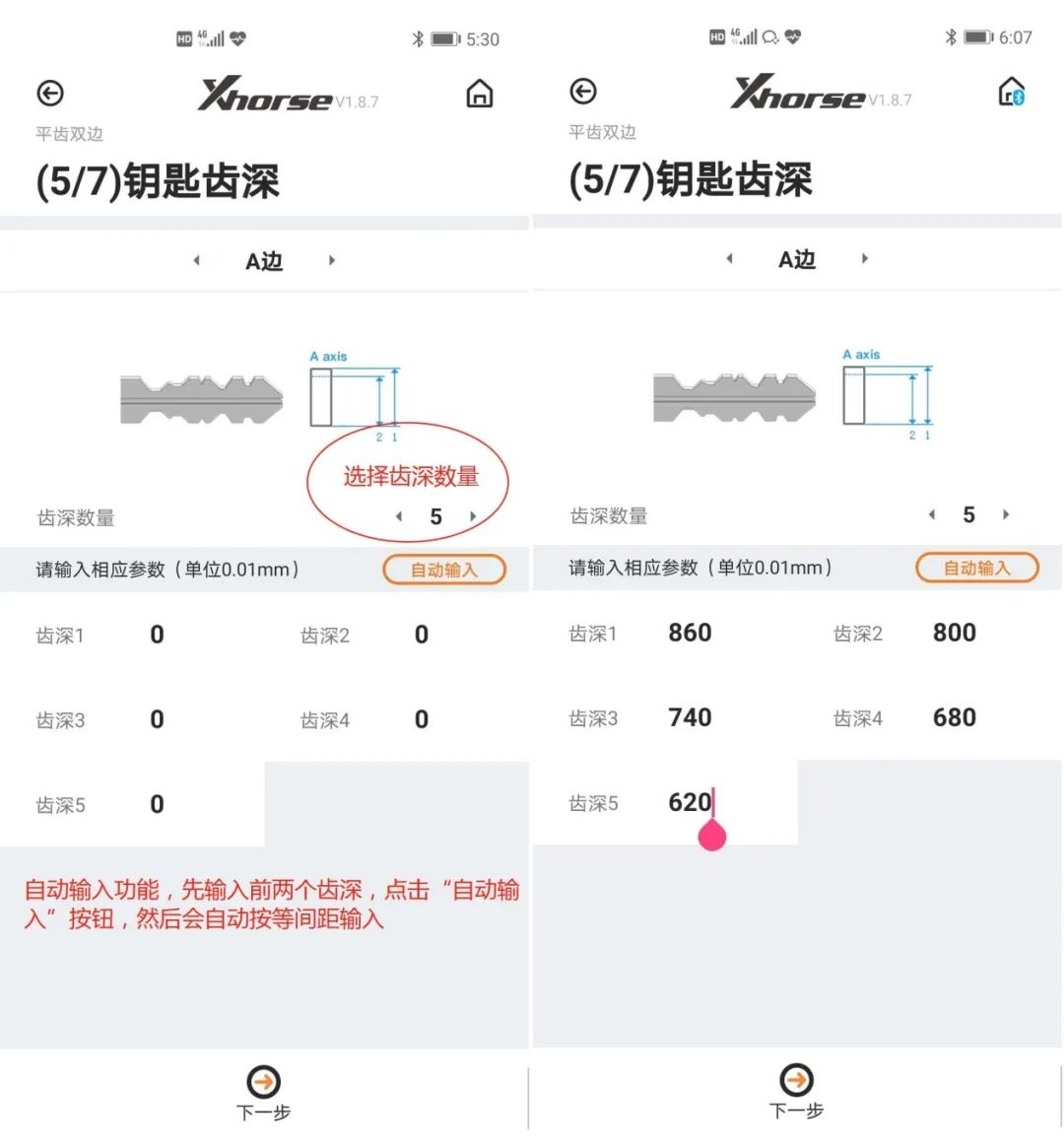

接着选择此锁芯的簧片有几个深度值，以及每个深度的具体数据。（可以输入最高的数值和最低的数值，系统就可以计算出各个深度的具体数值）

（可以用卡尺直接测量钥匙，也可以通过测量簧片的总高度差进行计算）



接着就是要输入槽边距坐标。（此数值的数据关系到钥匙前段斜坡的角度，和后端的延伸切割距离，和钥匙插到的位置与是否可以顺利插入相关）

下面我们以丰田的TOY43为例子，已经按照上方教程已经获得：

钥匙形状    对齐方式   钥匙长度  钥匙宽度  齿距  齿宽  齿深后，如何进行A轴头和A轴尾的数值输入（下方需要认真阅读与理解，否者前功尽弃）。

头尾文件点说明：

例：TOY43 八齿

钥匙形状：平齿双边

对齐方式：头部对齐

钥匙长度：3000

钥匙宽度：820

齿距：2240 2010 1780 1550 1320 1090 860 630

齿宽：100

齿深：820 760 700 640

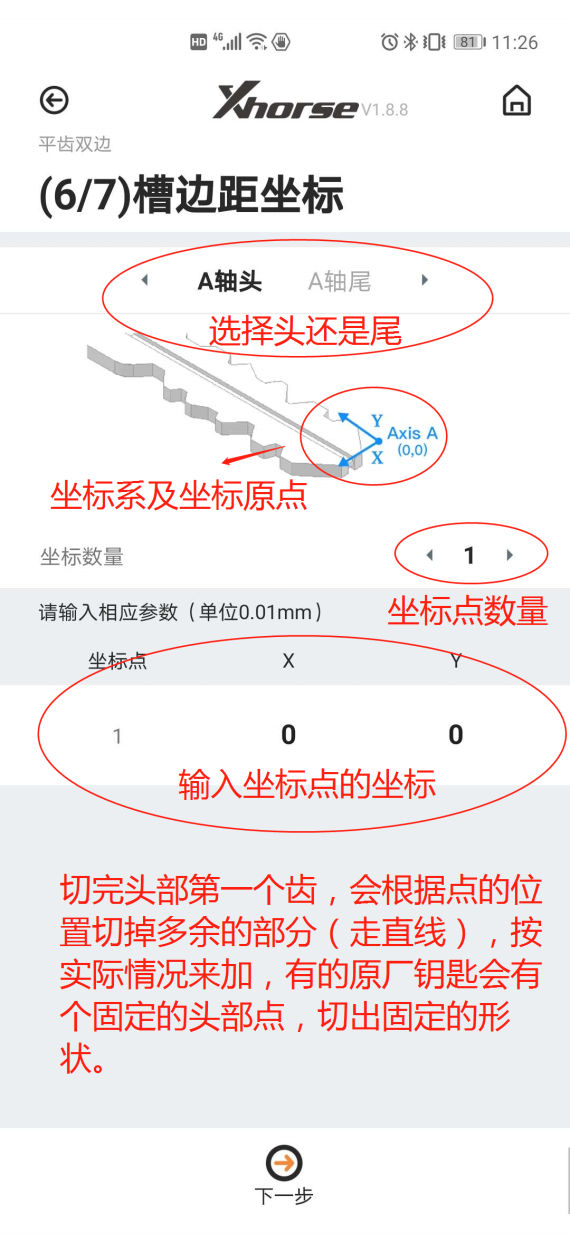

头文件点（A轴头）说明（如下图）：

坐标系：建立的坐标系的Y轴是钥匙侧边所在的直线，正方向由头部指向根部；由钥匙顶点向Y轴作垂线即为X轴，交点即为坐标原点，正方向与垂线方向相反。

坐标点（X，Y）：X的值只能为正，表示的是X方向往里面走多少个丝（0.01mm），0≤X≤钥匙宽度。但是建议不超过最深齿，除非有特殊需要，如上面的例子，最深齿是640，钥匙胚宽度是820，所以X应小于820-640=180，这个地方还是按实际值来定，非特殊需要

0≤X≤（钥匙宽度-最深齿）。

Y的值也只能为正，表示的是从钥匙头部往尾部的距离。Y不能干涉到头部的第一个齿，所以Y需要从第一个齿切完后往后才行。如上面的例子，第一个齿的齿距为630，齿宽为100，所以第一个齿切完后的Y轴位置是：630-100÷2=580

（第一个齿距减去齿宽的一半）

0≤Y≤第一个齿距减去齿宽的一半。

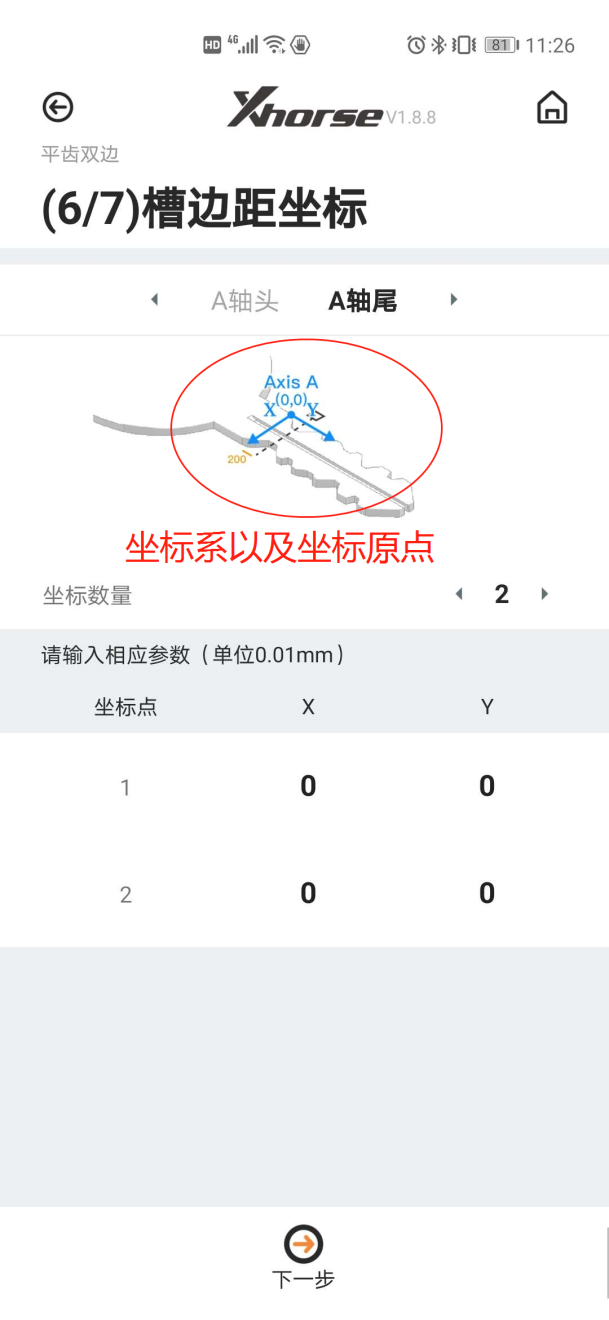

尾部文件点（A轴尾）

坐标系：最后一个齿往后走200个丝即为坐标原点，详细可以看上图。X的值的范围是：

0≤X≤（钥匙宽度-最深齿）

此时Y可正可负：

当Y≥0时，

Y≤（200-齿宽的一半）；

当Y＜0时，

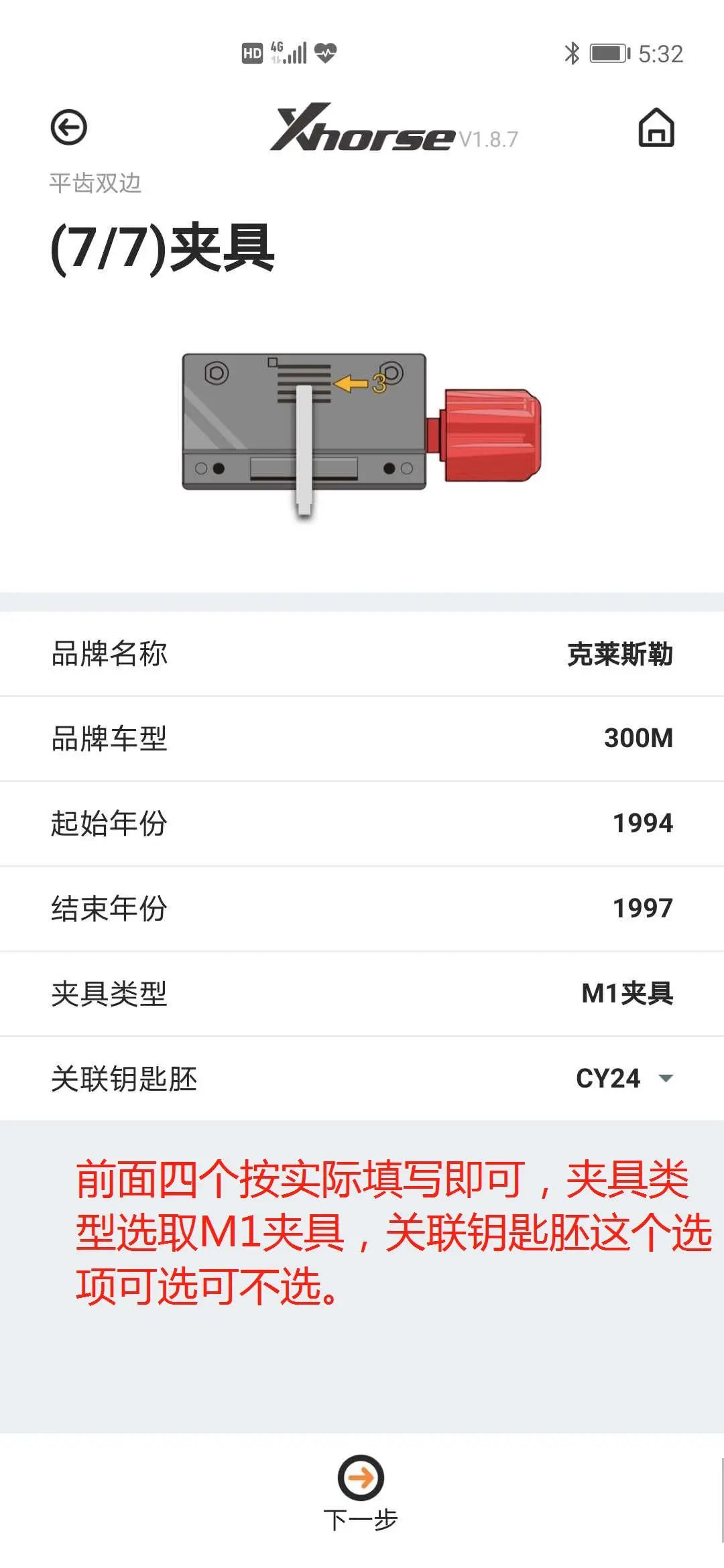

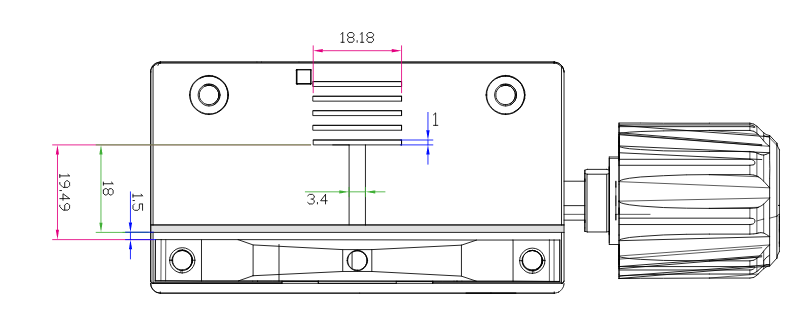

需要根据对齐线（自定义工具会自适应，需要到最后一步，可以看到对齐线）来确定从头部到夹具压杆的位置，并且要保证设定的值不能碰到M1夹具的压杆。从压杆到五条对齐线的距离分别是：

1800，2100，2400，2700，3000；

例如上面的TOY43 8齿的数据，对齐线是第四根，所以距离压杆的距离2700（后面有150的缓冲距离，不计算在内），最后一个齿是2240，往后200，就是2440，2700-2440=260所以Y＞-260，这样不会切到夹具。

以这个为例说明，其他的可以根据上面的例子类比得到，坐标系可以看App上的参考图，附件是所有类型的限制条件。

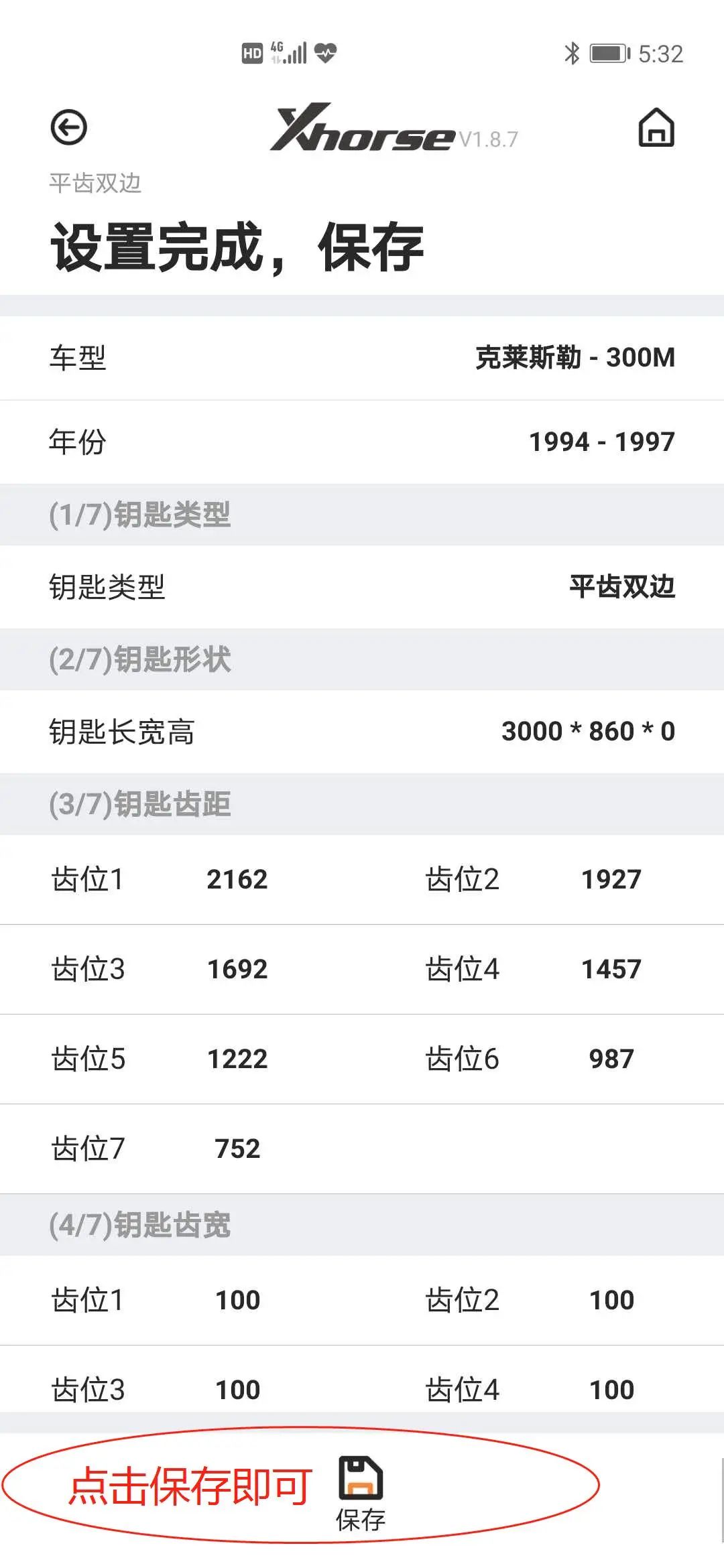

输入完，完整的槽边距数值（A轴头  A轴尾）后，即可保存相应的信息存档。

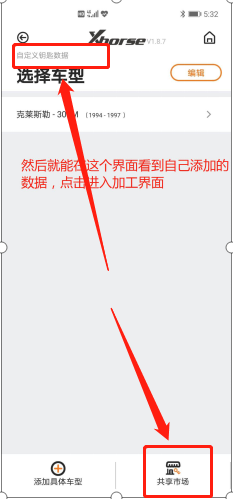

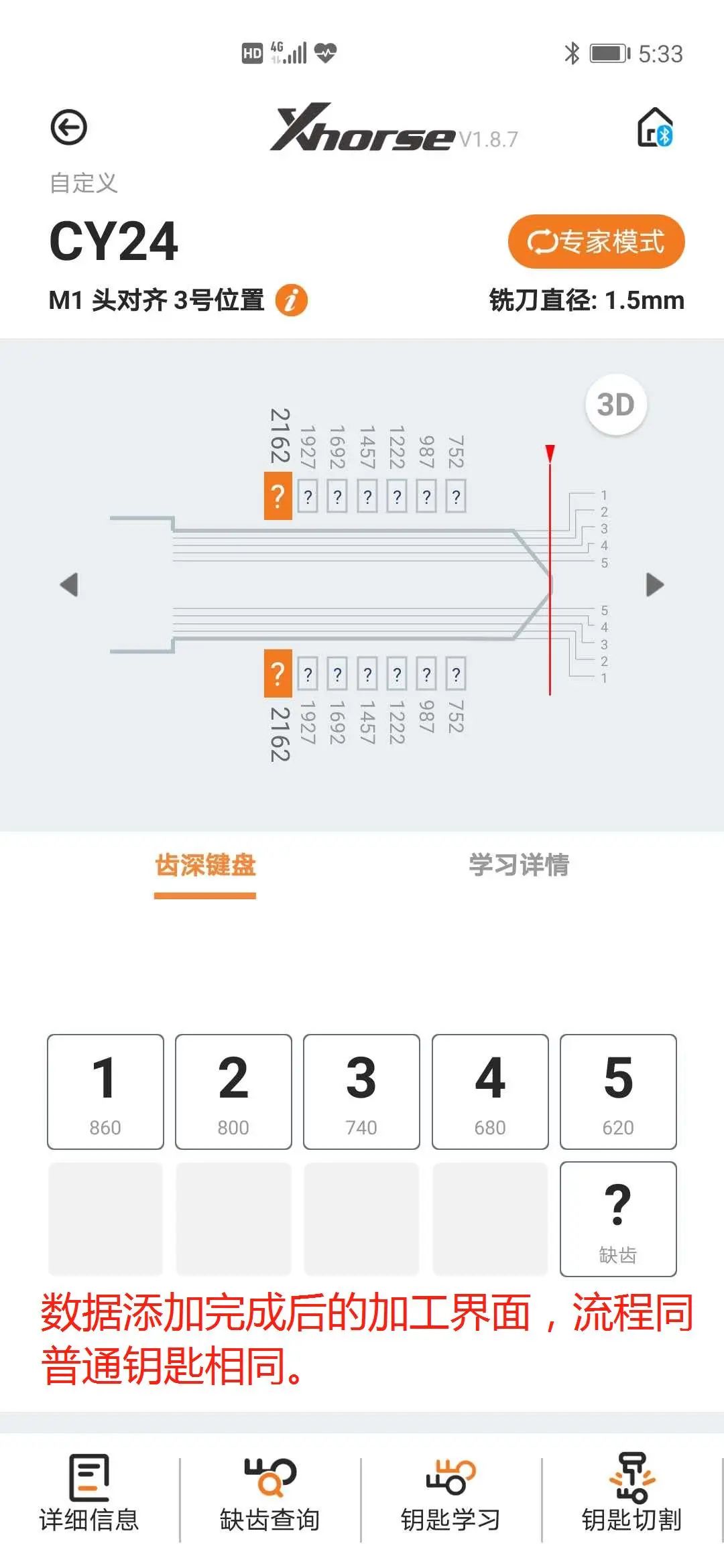

然后就可以在自定义数据库中找到保存的钥匙数据库，可以直接进行钥匙加工。也可以无私的分享出去与大家共享



   以上就是钥匙自定义数据库的数据采集和建立，对于市场上没有的一些钥匙可以进行DIY处理，方便工作。但是前提就是需要有准确的测量数值与正确的方法。 希望以上信息能给老司机带来一些工作上的乐趣。
