笔记本电脑维修记

         自用的笔记本电脑，昨天开机没一会，自己黑屏了，然后怎么也开不了机。

7 p* [2 i5 _2 a# Y1 x7 P         刚开始以为是电源适配器出问题了，用可调电源试，发现待机电流很大（4.5A），确定电脑主板电源部分有短路了，自己修还是不修呢，毕竟眼力不是很好了，怕看不清电路。

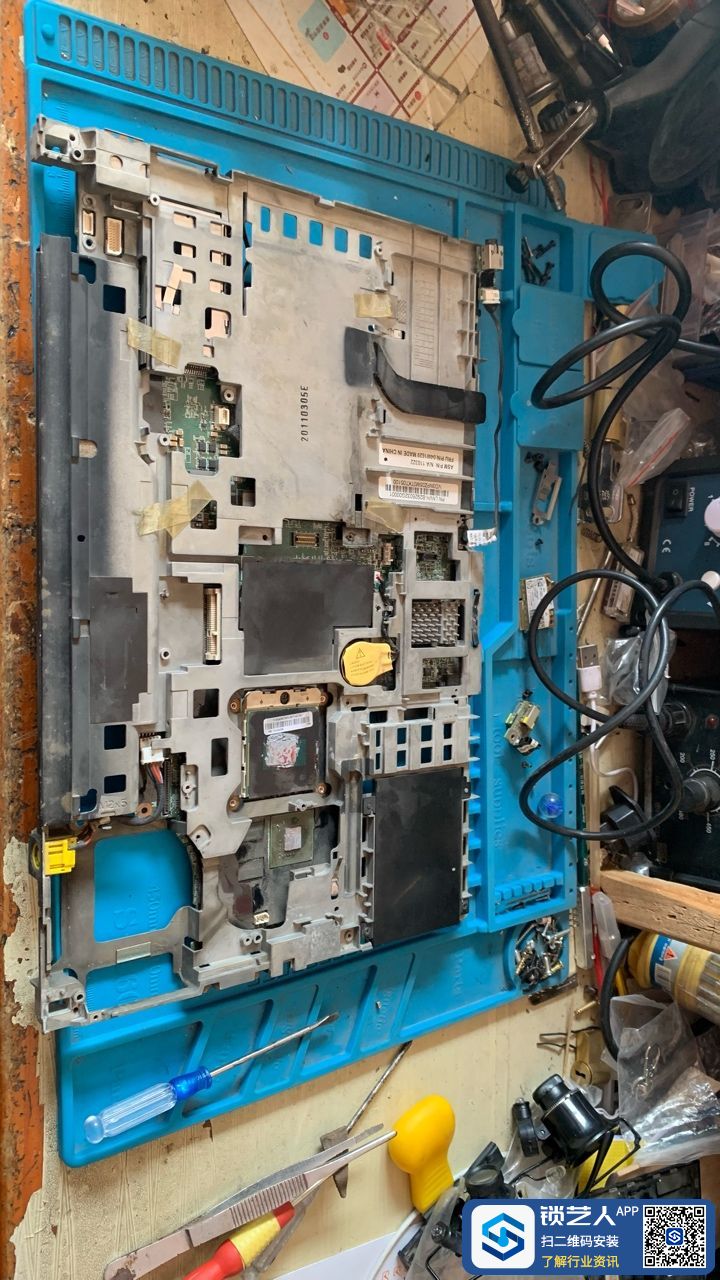

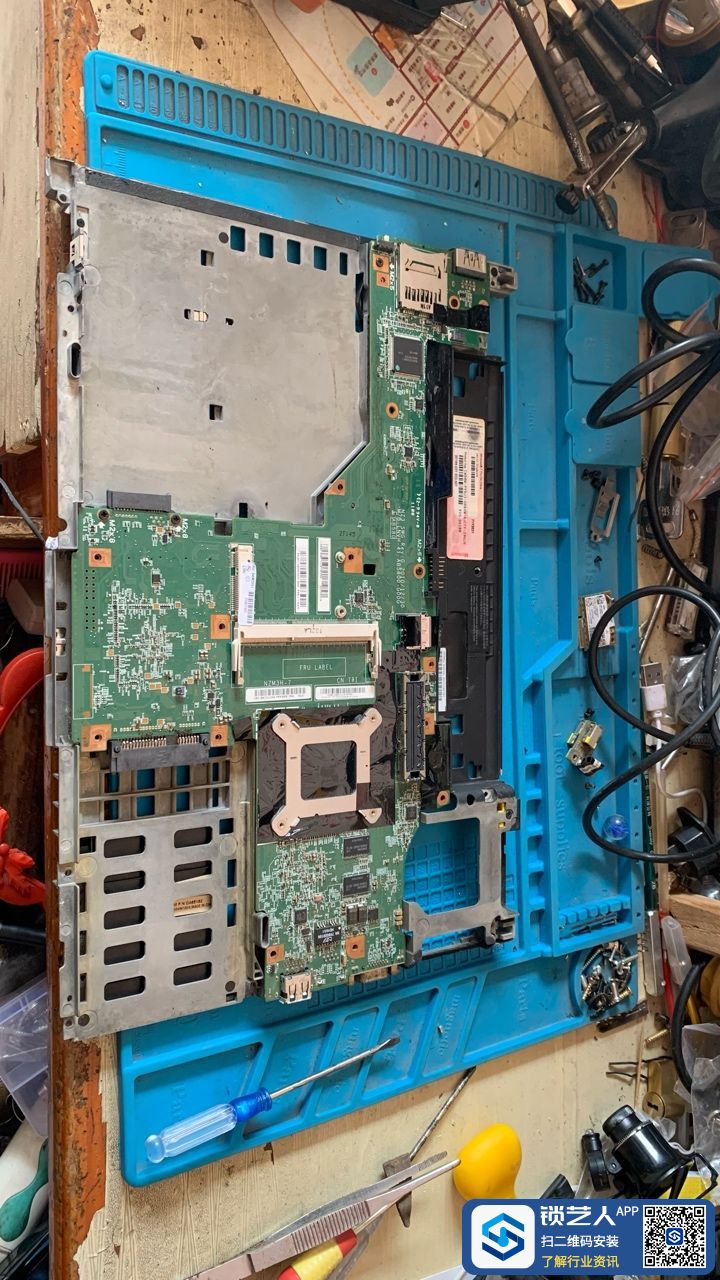

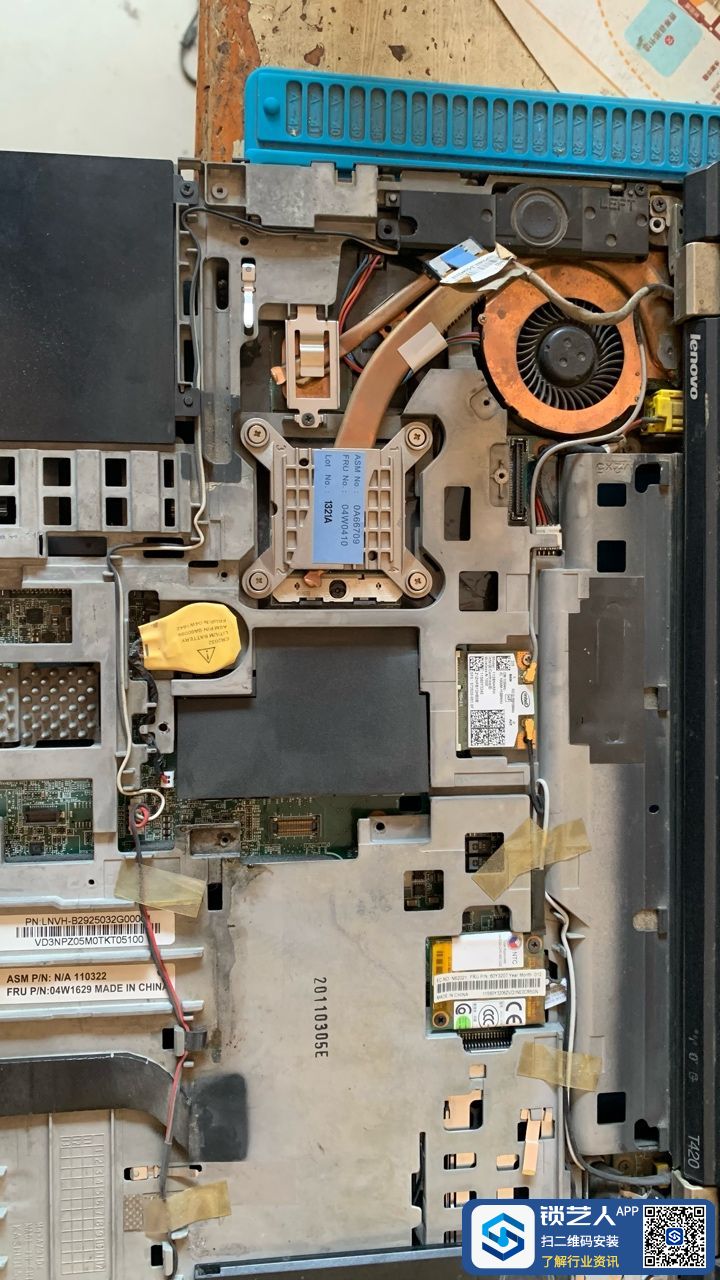

3 ]& {) A/ {" ]+ S      今天星期六，想着应该顾客少，还是拆开看看吧，不然不死心。三下五除二，拆开一检测，果然是电源部分3个并联大电容有一个短路了，拆掉短路的，再调低电压试待机电流，正常
; v5 o, X4 R- {
+ Q  Z0 m  @3 r) g         手头没有这型号的贴片电容，网上订购了一个贴片电容包，但愿到货有这型号。
# @: p; H* F3 \; h3 R


; s9 b+ l8 F5 X" k' Y
( Q5 e  p2 ]% W. I, r; }
3 e0 z* D5 X/ N8 Z  ]: Q; @2 F2 W

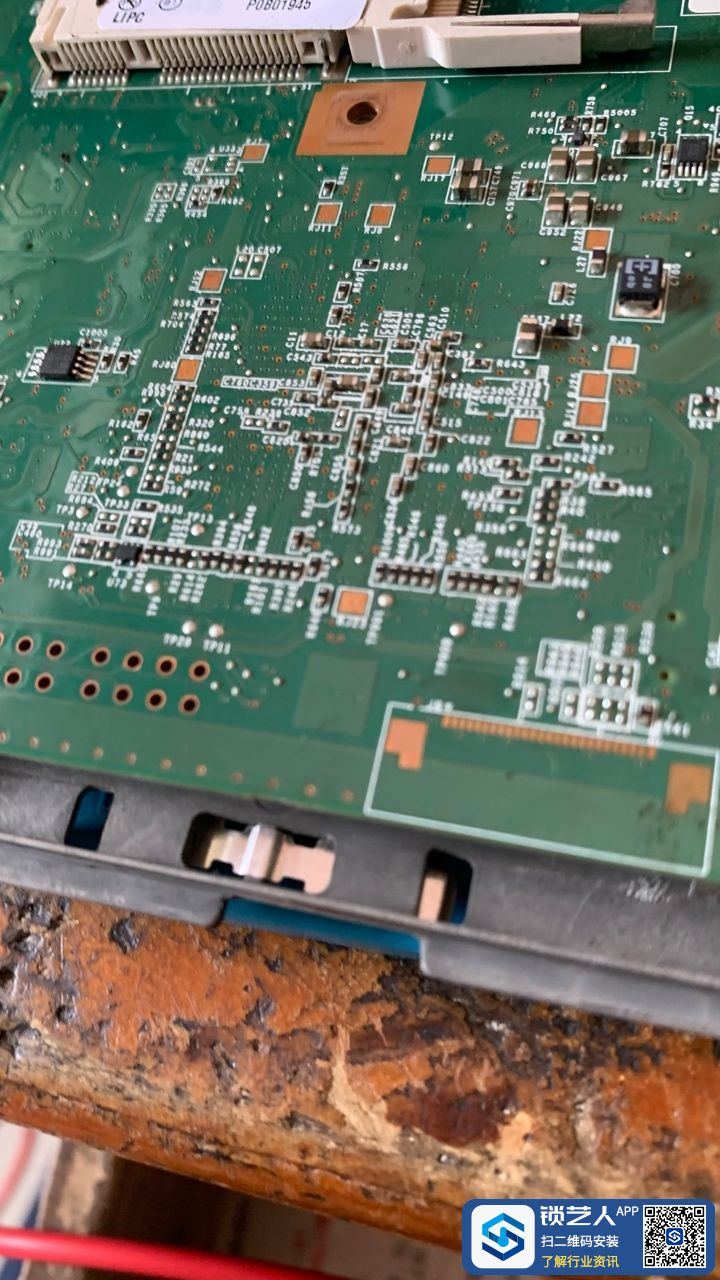

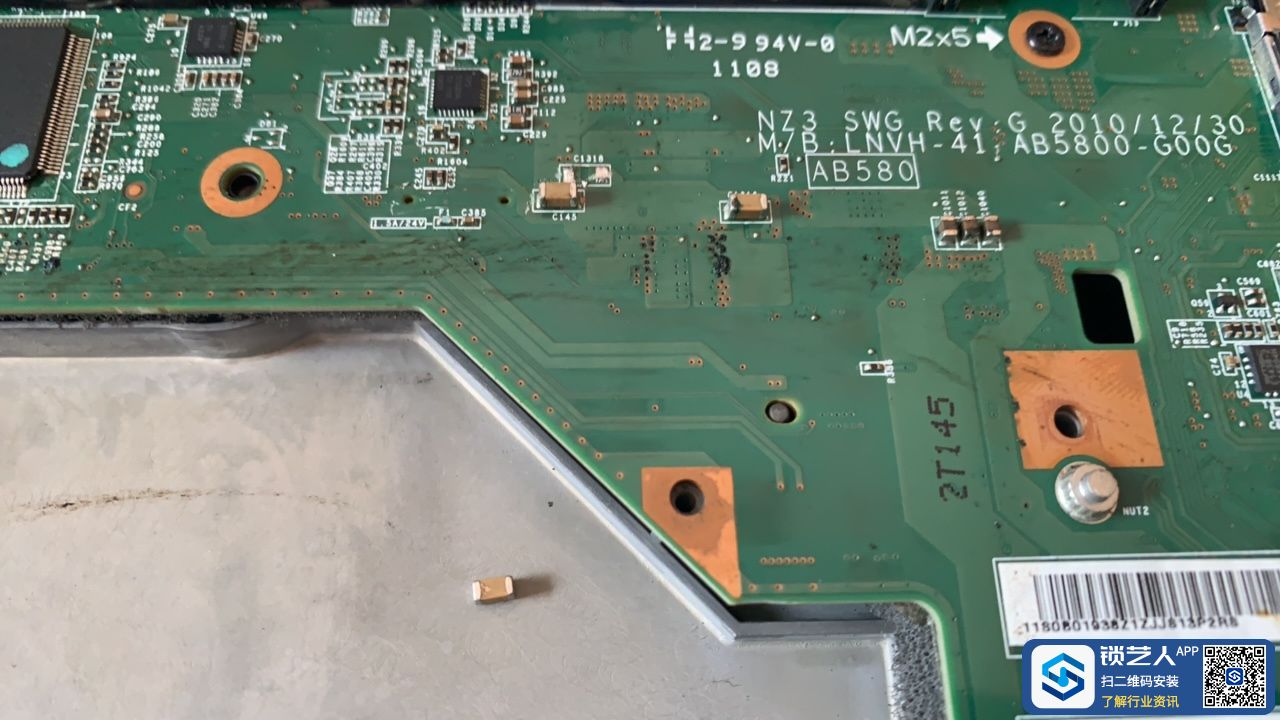

这3个并联电容有一个短路了，已拆除

$ @- i4 g8 ]% z- R7 k7 T- G% J

来自苹果APP客户端

好厉害这个也可以别干锁匠了

来自安卓APP客户端

( ]- ~) S9 ?/ S# X$ V

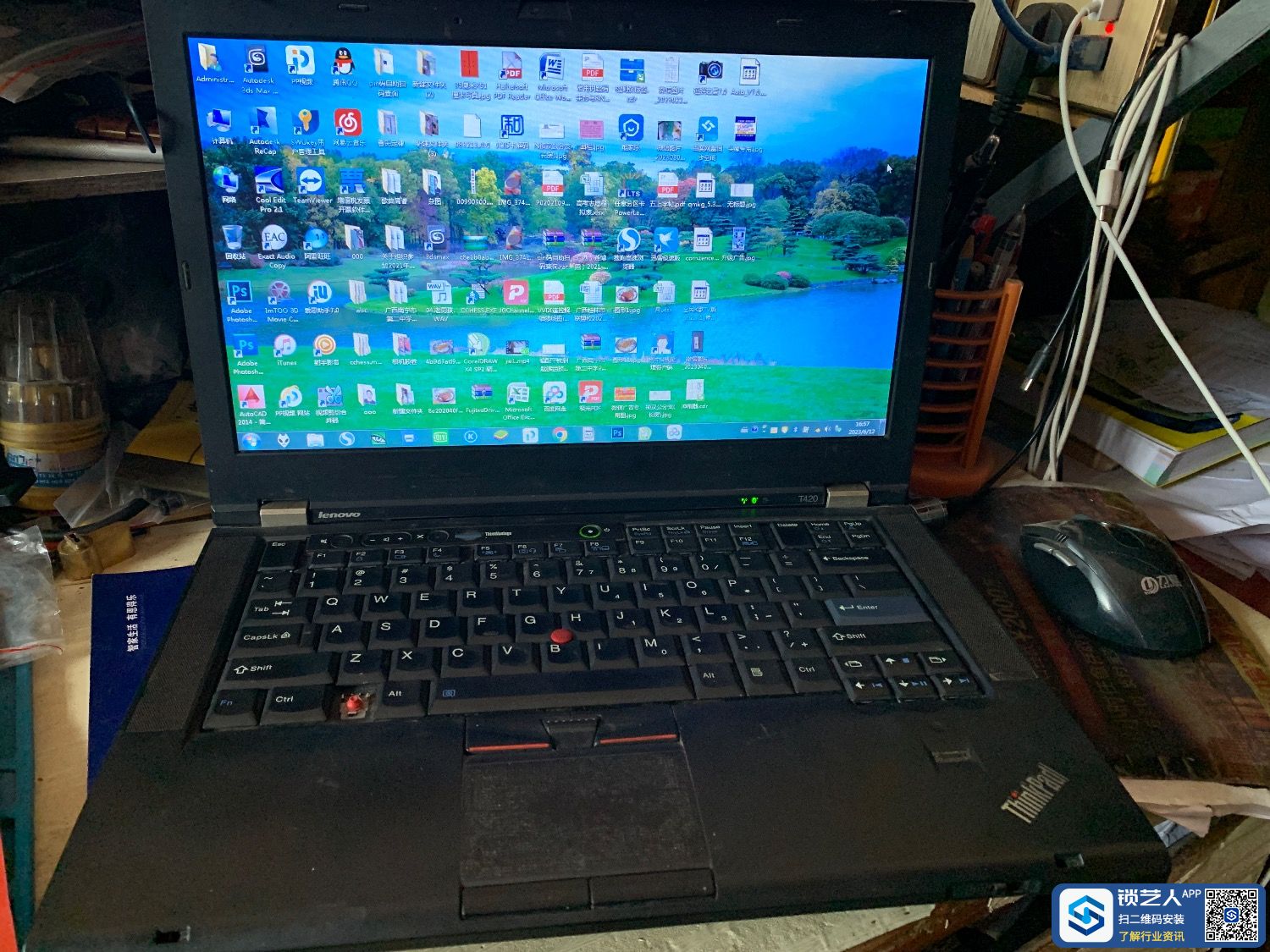

$ P7 G. w! ~5 K, B恢复如初！
" R. A6 n. l/ c8 h顺便把电路板除尘，CP
  n7 m- h% A5 a. O! DU和显卡散热风扇清理，加硅脂

来自苹果APP客户端

来自安卓APP客户端

历害

来自苹果APP客户端

电容一般接地，装不装问题不大

来自安卓APP客户端

厉害厉害厉害

来自安卓APP客户端

来自安卓APP客户端

来自安卓APP客户端

来自安卓APP客户端

牛逼呀！！！

来自安卓APP客户端

来自苹果APP客户端

每天进来学习一下，温故而知新

来自安卓APP客户端

来自安卓APP客户端

voguo 发表于 2023-06-10 13:16
电容一般接地，装不装问题不大

" |! P5 ~) ]0 l; b& ~对的，旁路电容，拆掉也能用。
; X) d" _/ x" k/ W+ a. U
! w/ Y6 i: Z9 w' ~' R. K  G就象B5子机漏电，拆掉旁路电容，问题解决。
' P+ r$ E0 U3 O: }% X6 V没办法，强迫症，只好原样装上去了
